2018年9月10号，添加了使用XShell超级终端连接交换机的方法

PS：如果您一无所知，请留言以共同取得进步！更新记录：

2018年9月10日，添加了使用XShell超级终端连接到交换机的方法;

2018年9月10日，添加了恢复交换机出厂设置的详细操作;

2018年10月16日，已删除交换机的部分配置以掌握要点。

最近，实验室正在构建一个OpenStack云平台。需要配置不同网段的两个网络。因为我们已经有一个局域网，所以我们使用了Cisco 3560系列交换机来构建另一个局域网（在下面的配置过程中，我创建了两个VLAN，我使用了VLAN2和VLAN3作为备用）。本文记录了使用超级终端配置交换机和创建VLAN的过程。这些内容中有许多是指互联网上大人物的博客。非常感谢。

1.通过终端1. 1.连接到交换机通过Windows超级终端1. 1. 1. Cisco交换机

Cisco 3560系列交换机是可用于网络管理的交换机。它后面有一个控制台端口，该端口专门用于配置和管理交换机。您可以通过控制台端口连接和配置交换机。我们使用交换机随附的控制台电缆将RJ-45端连接到交换机的控制台端口，并将Com端连接到计算机的Com1或Com2端口。记住连接哪个Com端口很重要。

注意：

（[1）开关启动大约需要4-5分钟；

（2）网线从到绿色插入交换接口大约需要1-2分钟，然后才能进入正常工作模式。

1. 1. 2.Windows超级终端

对于Windows XP操作系统，超级终端非常有用。网络管理员可以方便地维护和管理网络设备，例如防火墙，路由器和交换机。但是从Windows XP开始，找不到超级终端。据说微软出于安全考虑。幸运的是，有一个从Windows XP提取的超级终端可供下载：从Windows XP提取的超级终端

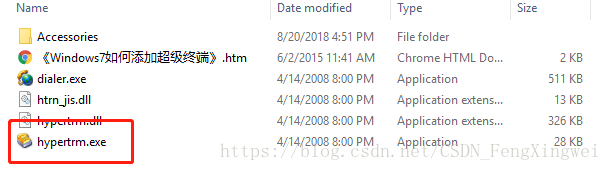

下载后直接解压缩（无需安装），如下图所示：

1. 1. 3.与交换机连接的超级终端

注意：首先，将交换机保持在关闭状态，然后使用调试串行电缆将计算机的串行端口与交换机背面的控制台端口相连。

（[1）打开超级终端

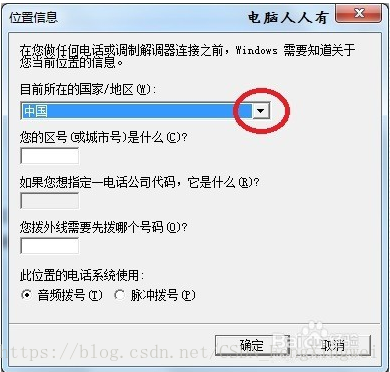

第一次运行hepertrm.exe，将出现以下窗口（如果以后运行hepertrm.exe，它将直接显示第一个窗口（步骤2）的窗口），让我们配置位置信息：

操作：选择“中国”，填写区号（例如：北京为010），其他默认值，请单击“确定”以确定。

（[2）配置超级终端

完成第一步（1）后，它将跳到下面的窗口（中间可能还有其他窗口，只需根据提示单击即可，非常简单）：

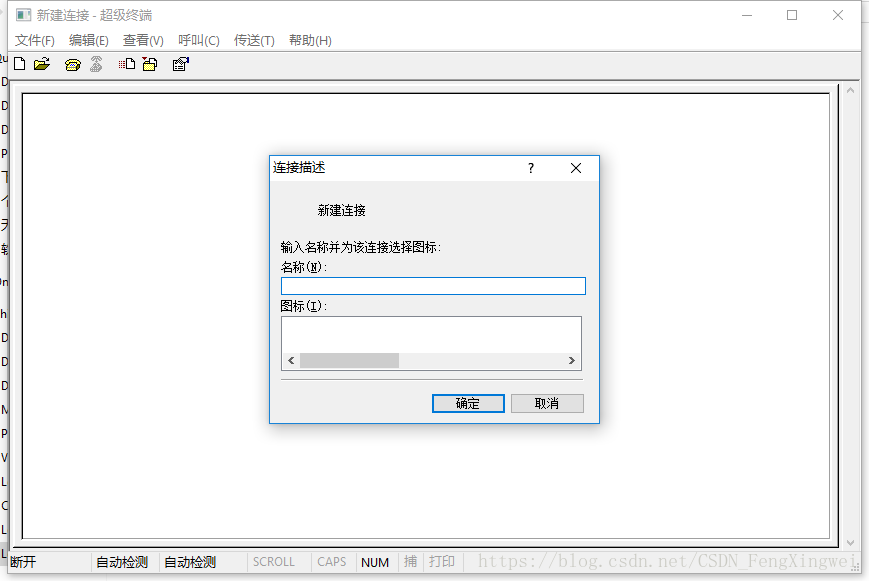

操作：输入新连接的名称（例如：con 1），其他默认设置，单击确定，出现以下窗口：

（请注意上图：区号显示为86010而不是010。原因是当我配置位置信息时，我误将其写为86010。实际上，我只写了010。从这开始，可以推断区号无关紧要，只是猜测！）

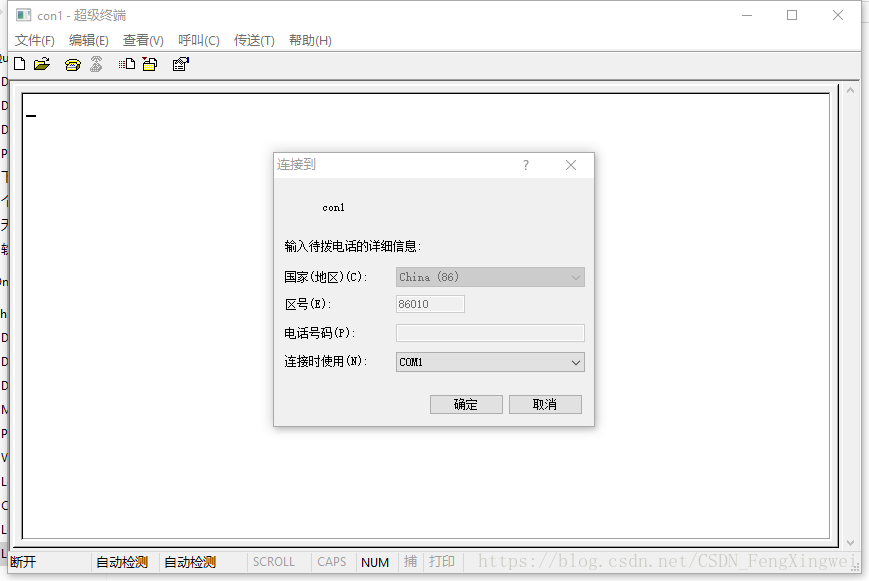

操作：选择连接时使用的端口（例如：COM1，可以在Windows设备管理器的端口中查看可用的串行端口），单击“确定”，将出现以下窗口：

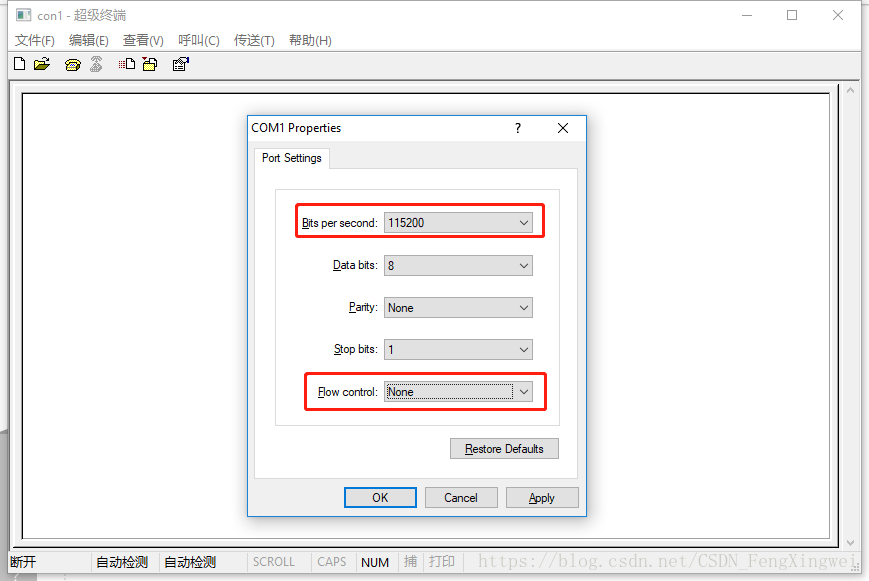

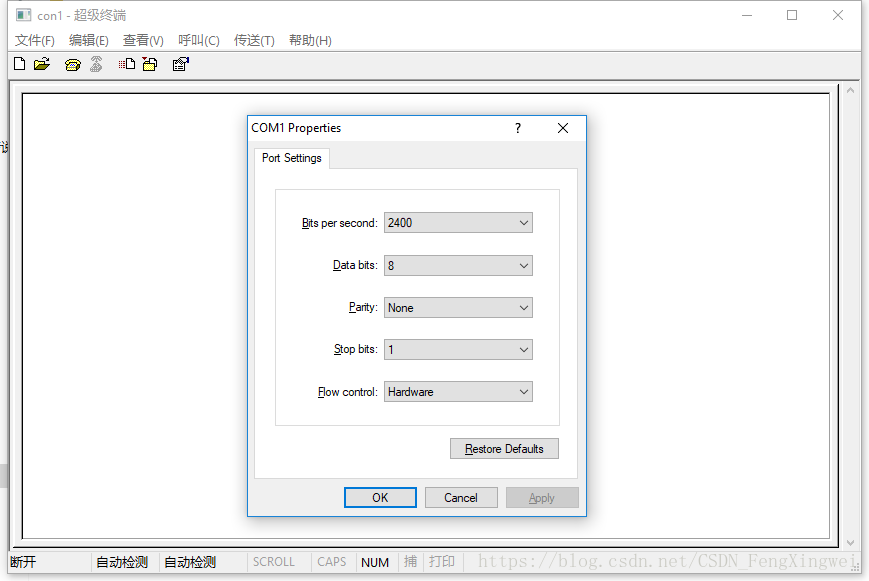

操作：分别将“位/秒”和“数据流控制”分别修改为“ 115200”（也称为9600，应该与开关相关）和“无”，即以下窗口：

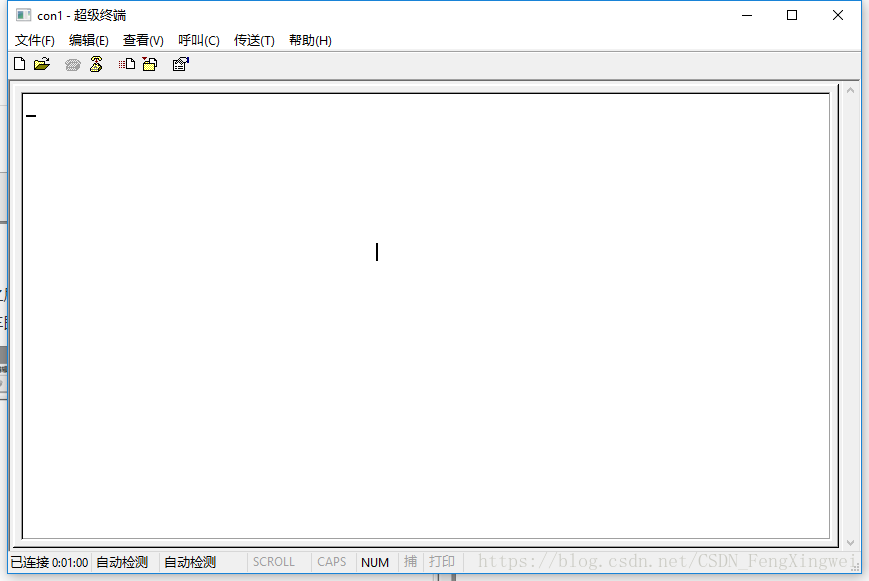

操作：单击确定以跳到以下窗口：

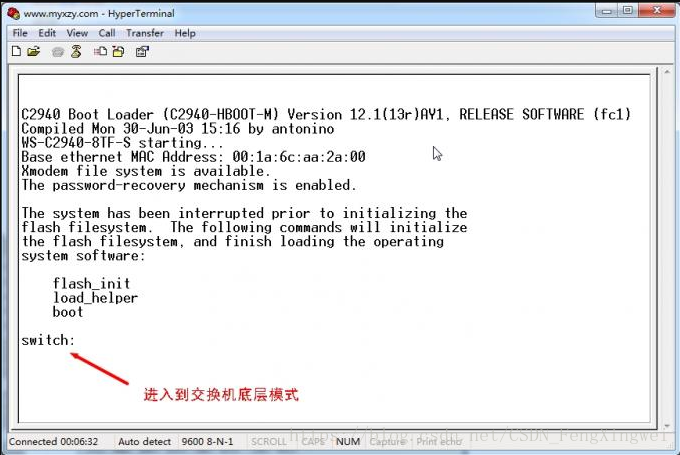

操作：此时打开交换机电源。交换机启动后，它将加载IOS配置界面。您可以看到诸如IOS版本号，交换机型号，内存大小等数据，并在屏幕显示时按RETURN开始使用。按RETURN开始使用输入开关以进入开关，如以下窗口所示：

此时，超级终端和交换机已成功连接。接下来，使用超级终端配置交换机并创建VLAN。

1. 2.通过XShell超级终端连接到Cisco交换机

首次配置交换机时，只能通过交换机的控制台端口执行本地配置。默认情况下，控制台端口在登录命令行界面时没有密码，并且具有所有权限。要连接到交换机，只需要在PC上安装所需的超级终端软件（SecureCRT或Xshell等），然后通过串行转USB电缆将PC连接到交换机的控制台端口，然后设置界面属性以建立连接，输入命令行后，即可对其进行配置。

（[1） Connect

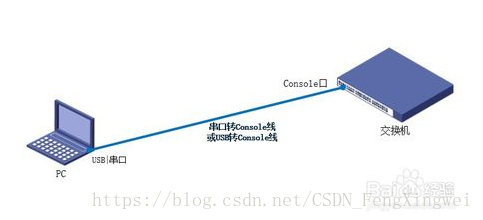

首先通过控制台电缆将PC连接到交换机。如下图所示，控制台电缆的一端连接到PC的串行端口或USB，另一端连接到交换机的控制台端口（主要是RJ45接口）。我用USB转RJ45线。

（[2）建立连接

使用终端软件（例如Xshell，SecureCRT等，这里是Xshell）在PC上建立连接。

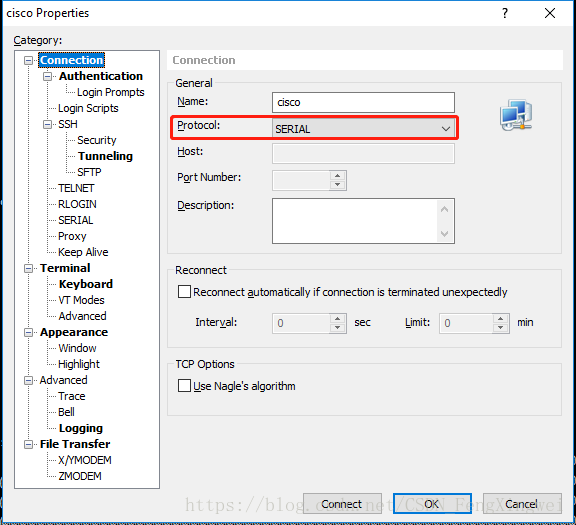

首先打开Xshell，创建一个新会话，选择连接类型作为串行端口（Serial）：

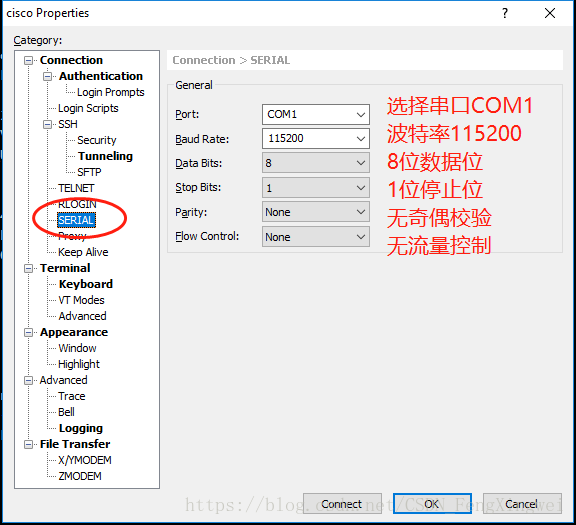

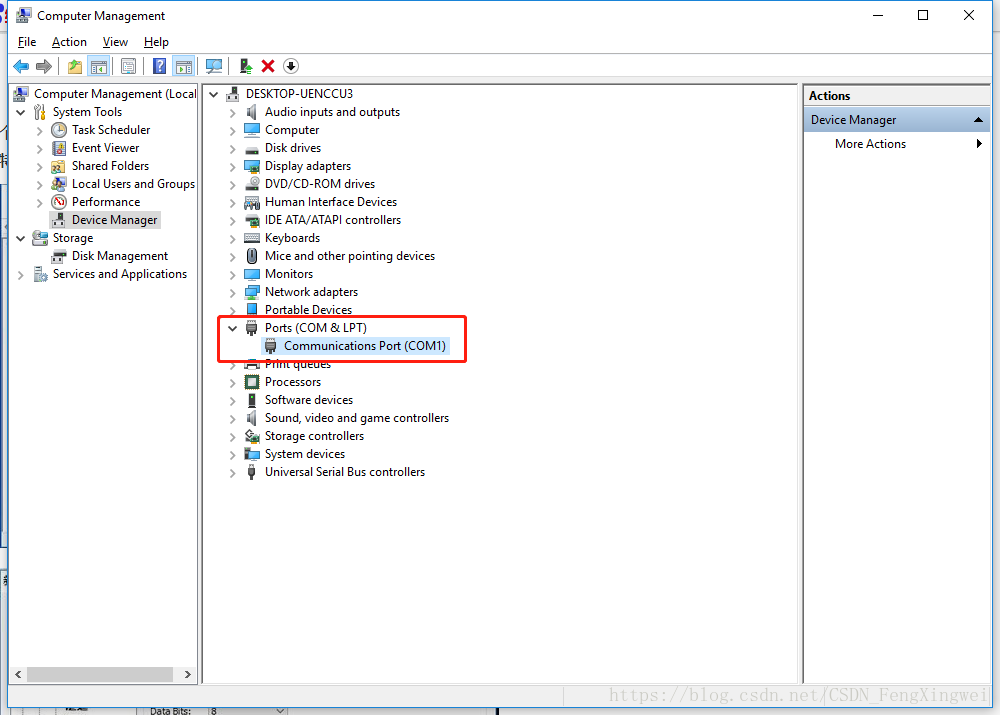

然后单击左侧的“串行连接”属性，然后选择使用串行端口号COM1（如果您不知道使用的是哪个端口，则可以在PC上打开设备管理器，然后在端口，通常为COM 1），将波特率设置为9600（大多数设备具有此值，但我的设备为115200），如下图所示，设置所有内容后，单击“确定”：

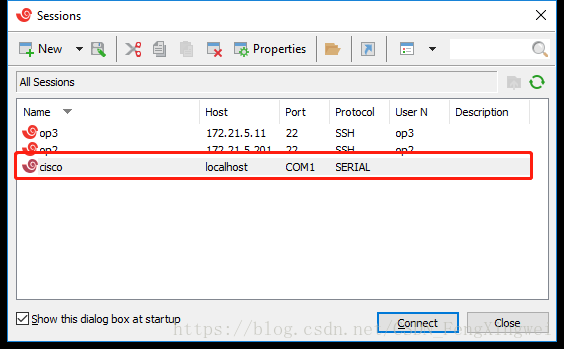

确认连接属性后，将弹出一个对话框。在对话框中，选择刚刚创建的会话，然后单击“连接”。

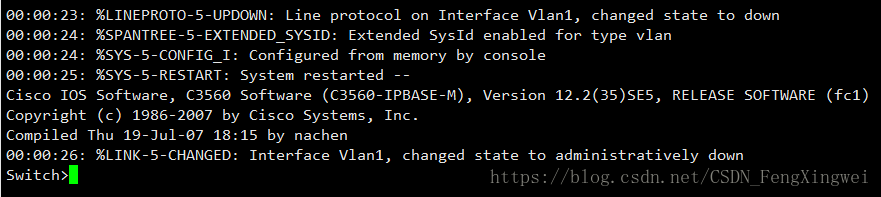

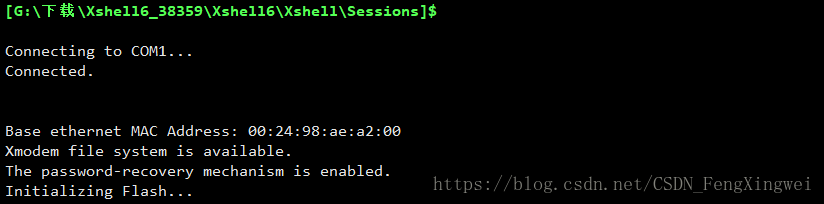

如果设置正确，通常可以直接输入交换机的操作系统。如下图所示，默认控制台端口没有身份验证密码。您可以直接输入命令行进行管理和配置。如果不输入命令行，则必须返回。以前的配置是否有问题，或者交换机之前是否有任何访问限制（例如，您可以在必要时重置交换机，例如，有时以前在交换机命令行上设置了密码，但是现在无法验证，只需简单的重置即可恢复默认状态（输入时无需输入密码）。

此时，超级终端和交换机已成功连接。接下来，使用超级终端配置交换机并创建VLAN。

2.配置交换机

注意：斜体和粗体是注释内容，其他是输入和输出内容

2.1.创建两个VLAN（VLAN2和VLAN3）

Switch＃show vlan查看VLAN信息，默认情况下有一个VLAN1，所有端口都属于它

Switch＃vlan进入VLAN子模式

它将在一段时间后出现：

％警告：建议从配置模式配置VLAN，

，因为不建议使用VLAN模式。请咨询用户

有关在配置模式下配置VTP / VLAN的文档。

这是一条正常的警告消息。

Switch（vlan）#vlan 2创建VLAN2

它将在一段时间后出现：

添加了VLAN 2：

名称：VLAN0002

表示VLAN创建成功。

Switch（vlan）#vlan 3创建VLAN3

它将在一段时间后出现：

添加了VLAN 3：

名称：VLAN0003

表示VLAN创建成功。

Switch（vlan）#exit

2.2.设置VLAN的IP地址

设置VLAN2的IP地址

Switch＃configure终端进入全局配置模式

Switch（config）#interface vlan 2配置IP，VLAN2或也可以使用int vlan2

Switch（config-if）#ip地址19 2.168.1. 1 255.255.255.0设置交换机IP（具体IP请根据实际情况设置）情况）

Switch（config-if）＃无关机激活端口

Switch（config-if）#exit

设置VLAN3的IP地址

Switch（config）#interface vlan 3配置IP，VLAN3

Switch（config-if）#ip地址19 2.168.2.1 255.255.255.0设置交换机IP（具体IP请根据实际情况设置）情况）

Switch（config-if）＃无关机激活端口

Switch（config-if）#exit

2.3.为VLAN划分接口

将电端口1-12配置为VLAN2

Switch（config）#interface range fastethernet 0 / 1-12输入F0 / 1至F0 / 12

将Switch（config-if）#switchport模式访问设置为静态VLAN访问模式

Switch（config-if）#switchport访问VLAN 2将此端口分配给VLAN2

Switch（config-if）#exit

将电端口13-24配置为VLAN3

Switch（config）#interface range fastethernet 0 / 13-24输入F0 / 13至F0 / 24

将Switch（config-if）#switchport模式访问设置为静态VLAN访问模式

Switch（config-if）#switchport access vlan 3将此端口分配给VLAN3

Switch（config-if）#exit

将光端口1配置为VLAN-2

Switch（config）#interface gigabitethernet 0/1输入G0 / 1

将Switch（config-if）#switchport模式访问设置为静态VLAN访问模式

Switch（config-if）#switchport访问VLAN 2将此端口分配给VLAN2

Switch（config-if）#exit

将光端口2配置为VLAN-3

Switch（config）#interface gigabitethernet 0/2输入G0 / 2

将Switch（config-if）#switchport模式访问设置为静态VLAN访问模式

Switch（config-if）#switchport access vlan 3将此端口分配给VLAN3

Switch（config-if）#exit

Switch（config）#exit

2.4.关闭VLAN1

Switch＃configure终端进入配置子模式

Switch（config）#interface vlan 1配置VLAN1

Switch（config-if）#shutdown关闭VLAN1

Switch（config-if）#exit

Switch（config）#exit

2.5.保存当前配置

Switch＃copy running-config启动配置

目标文件名[startup-config]？输入

过一会儿出现：

建筑配置...

[确定]

表示当前配置已成功保存。

2.6.交换机配置图

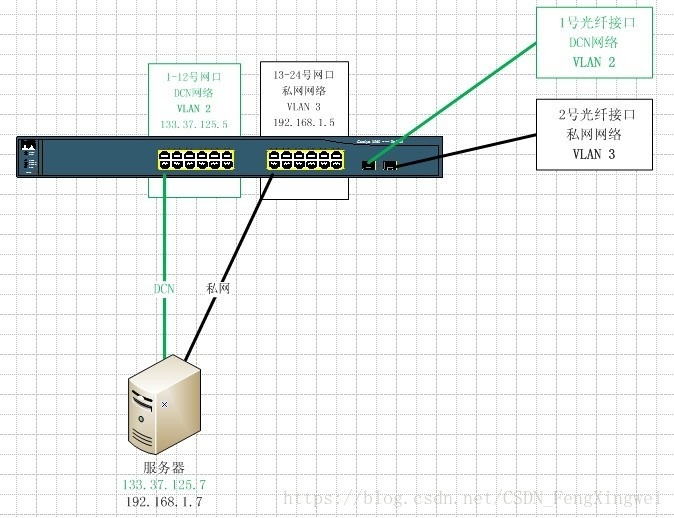

配置完成。整个交换机的当前配置如下：

3.其他相关内容3. 1. Cisco配置界面

Cisco交换机的配置界面分为两种，一种基于CLI（命令行界面），另一种基于IOS（Internet操作系统）。目前，让我们首先讨论基于IOS的思科交换机。

基于IOS的交换机有三种模式：“>”用户模式，“＃”特权模式和“（CONFIG）＃”全局模式。在用户模式下输入enable进入特权模式，在特权模式下输入disable返回用户模式，在特权模式下输入configure terminal进入全局模式。在特权模式下输入disable可以返回特权模式。

当我们第一次进入交换机时，我们处于用户模式，例如switch>。在用户模式下，我们可以查询交换机配置和一些简单的测试命令。进入用户模式？查询可以运行的命令。如果有太多无法显示的命令，则可以使用Enter键逐行显示，并使用空格键滚动浏览整个页面。

3. 2.使用网络方法检查开关状态

如果您需要检查开关的状态，可以通过

URL：或

帐户：管理员

密码：思科

登录后检查。

3. 3.恢复交换机的出厂设置

Switch>可以进入特权模式

Switch＃write擦除清除配置

删除nvram文件系统将删除所有配置文件！继续？ [确认]输入

[确定]

擦除nvram：完成

00:36:19：％SYS-7-NV_BLOCK_INIT：初始化了nvram的几何

Switch＃重新加载重启

是否可以重新加载？ [确认]输入

00:36:59：％SYS-5-RELOAD：控制台请求重新加载。重新加载原因：重新加载命令。

一段时间后，交换机将重新启动，并在重新启动后恢复为出厂设置。

您要终止自动安装吗？ [是]：输入

您要进入初始配置对话框吗？ [是/否]：y输入y，然后按Enter键

您要输入基本管理设置吗？ [是/否]：y输入y，然后按Enter键

输入主机名[Switch]：输入

输入启用密码：密码将密码设置为密码

输入启用密码：密码将密码设置为密码

输入虚拟终端密码：terminal将终端密码设置为terminal

配置SNMP网络管理？ [否]：输入

输入用于连接到的接口名称

上面的界面摘要中的管理网络：vlan1输入vlan1并按Enter

配置接口Vlan1：

在此接口上配置IP？ [否]：输入

您想启用为集群命令开关吗？ [是/否]：n输入n，然后按Enter

[0]转到IOS命令提示符，而不保存此配置。

[1]不保存此配置即可返回设置。

[2]将此配置保存到nvram并退出。

输入您的选择[2]：输入

建筑配置...

[确定]

使用启用模式的“配置”命令来修改此配置。

Switch>可以进入特权模式

密码：输入秘密密码

Switch＃config t进入全局配置模式，config terminal的缩写

输入配置命令，每行一个。以CNTL / Z结尾。

Switch（config）#int vlan1输入vlan1，接口vlan1的缩写

切换（config-if）#ip地址19 2.168.1. 1 255.255.255.0设置IP地址

Switch（config-if）＃无关机激活端口

Switch（config-if）#exit

Switch（config）#exit

00:04:11：％SYS-5-CONFIG_I：通过控制台Enter从控制台配置

Switch＃write保存配置信息

建筑配置...

[确定]

Router＃copy running-config startup-config将当前设备的运行配置保存到闪存中，以便下次重启后可以将系统恢复为当前配置

目标文件名[startup-config]？

建筑配置...

[确定]

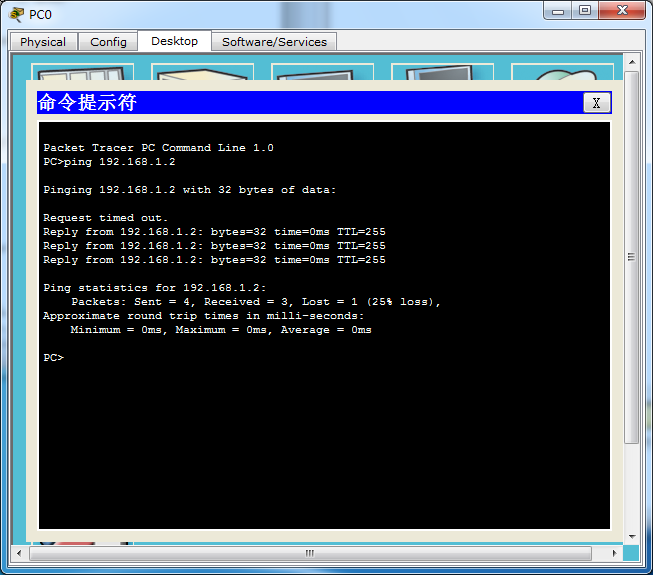

3. 4.通过telnet远程登录到交换机终端

（[1）操作步骤：

①将本机的IP地址设置为与交换机的VLAN2或VLAN3相同的网段；

②Start-run-cmd;

③执行telnet 13 3. 37.125.5或telnet 19 2.168.1. 5。

（2）遇到的问题：

在Windows 10中的cmd下，telnet既不是内部命令也不是外部命令，也不是可执行程序。

（[3）解决方案：

在Windows 10中按以下顺序执行操作：

按Windows键>设置>应用程序（卸载，默认应用程序，可选功能）>（右上角）相关设置[程序和功能]>左[启动或关闭Windows功能]>在弹出对话框中打勾选择Telnet客户端，然后单击确定。

继续学习并不断更新！
