用在1.2中生成的高斯卷积核跟灰度图像卷积，得到灰度图像的高斯滤波后的图像，抑制噪声。

//******************高斯滤波*************************
//第一个参数imageSource是待滤波原始图像；
//第二个参数imageGaussian是滤波后输出图像；
//第三个参数gaus是一个指向含有N个double类型数组的指针；
//第四个参数size是滤波核的尺寸
//*************************************************************
void GaussianFilter(const Mat imageSource,Mat &imageGaussian,double **gaus,int size)
{
	imageGaussian=Mat::zeros(imageSource.size(),CV_8UC1);
	if(!imageSource.data||imageSource.channels()!=1)
	{
		return ;
	}
	double gausArray[100];
	for(int i=0;i<size*size;i++)
	{
		gausArray[i]=0;  //赋初值，空间分配
	}
	int array=0;
	for(int i=0;i<size;i++)
	{
		for(int j=0;j<size;j++)

		{
			gausArray[array]=gaus[i][j];//二维数组到一维 方便计算
			array++;
		}
	}
	//滤波
	for(int i=0;i<imageSource.rows;i++)
	{
		for(int j=0;j<imageSource.cols;j++)
		{
			int k=0;
			for(int l=-size/2;l<=size/2;l++)
			{
				for(int g=-size/2;g<=size/2;g++)
				{
					//以下处理针对滤波后图像边界处理，为超出边界的值赋值为边界值
					int row=i+l;
					int col=j+g;
					row=row<0?0:row;
					row=row>=imageSource.rows?imageSource.rows-1:row;
					col=col<0?0:col;
					col=col>=imageSource.cols?imageSource.cols-1:col;
					//卷积和
					imageGaussian.at<uchar>(i,j)+=gausArray[k]*imageSource.at<uchar>(row,col);
					k++;
				}
			}
		}
	}
}

跟原图相比，图像有一定程度的模糊。

二、用Sobel等梯度算子计算梯度幅和方向

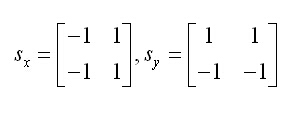

图像灰度的梯度可以使用最简单的一阶有限差分来进行近，使用以下图像在x和y方向上偏导数的两个矩阵：

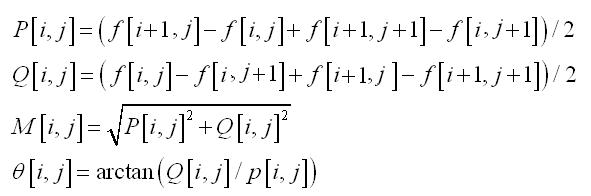

计算公式为：

其中f为图像灰度，P代表X方向梯度幅，Q代表Y方向 梯度幅，M是该点幅，Θ是梯度方向，也就是角度。
