带2A的负载直接启动，能正常工作，说明芯片的带载能力还是不错的。

纹波测试

[attachment=6306149]

带2A的负载，用50欧的半柔线直接焊在输出端进行纹波测试

[attachment=6306148]

结果很漂亮，噪声小于30mV。开始我都以为没有焊好。但实际结果就是这么小。

输出频谱测试

[attachment=6306191]

这是测试环境

[attachment=6306190]

这是测试结果。图中可以看到三个比较明显的尖峰，分别是开关电源开关频率326k以及它的两个谐波，频率应该是652kHz和978kHz这两个频率落在了收音机的中波频率范围。可能会对这两个频率有影响，但是否有干扰还得用收音机去实测一样。根据经验，这个频率想发射出去，天线少说也得有几十米长，车充上完全不具备发射的条件，所以估计影响中波的可能性不大。更高频率的地方，基本没有测量明显的峰值，也就是说，这个车充对外的干扰的可能性非常小。

足电流，安全保护也做到位了，干扰也没有，这个车充走这几个方面，基本可以秒杀市面上95%的车充了。而它的成本在我看来仍然是非常低。下面是我目前打探到的成本，由于有些东西我是买的样品，所以价格可能偏高，如果有知道批量价格的，麻烦知会我一下，回帖或PM都行。

共总加起来4.75元，贴片费1元撑死了。组装测试算5毛够了吧。加起来6.25元。成本价在6.25的车充已经非常不错了。就算上外接一条短线，也就是再多个块把钱的事。由于我对器件的价格不太了解，所以批量做的话，这个价格只可能偏高不可能偏低。

所以有没有对这个车充有兴趣的，不管是对它有改进建议的，还是对里边器件有更优报价的，或者打算要一个这种车充的。请顶一下帖子。如果能统计到100个的话，那就可以尝试做一批了。感谢大家的围观。

补充：

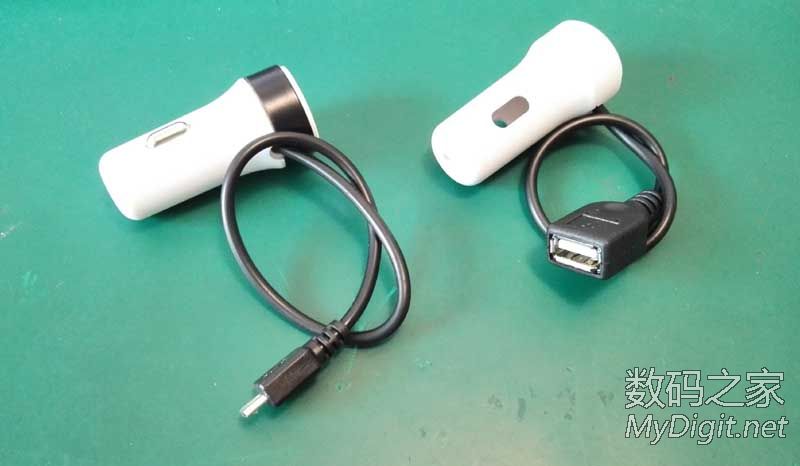

我这次打算做这样的车充，目的当然不是为了赚钱，就是为了和大家一起分享一个好的产品。在8月15号发现成本算错了,上表漏算了PCB的价格,为0.32,其他地方计算有点出入,总成本为6.5元,而不是之前说的6.25元.因此预售价可能会在6.5元的样子。就像众筹一样，如果筹到100个以上的需求量，那我就去做，不管盈亏，做完就知道哪里有什么问题了。当然，6.25是不带线，仅有一个USB口的。但我仍然想把线引出来，短的估计也就贵1块钱的样子。目前我想到的是两种1.30厘米长的 MicroUSB,可以直接充手机的那种。2.再额外引一个USB座子出来，这样也就是双头了。

=740) window.open('http://www.pc-fly.com/uploads/allimg/20170219/1487445515305_0.jpg');" >

8月23号最后核价，USB头只有铁质外壳的，铜质的需要订货，50000个起。所以USB头价格由预计的0.3变成0.15，其他小器件在估价时比预期的高。增加了一个USB口的充别识别IC，多了0.55元。贴片的数量太少，摊到每个头上要1元钱。第二个USB口需要1块钱。

所以最后的价格 含USB充电识别IC的，不带第二USB口的仍然是6.5元 带第二USB口的 7.5元。

东西现在已经备齐。明天就让人家安排生产.

注：对收音机的干扰测试补在70楼

改板之后的测试在166楼。测试通过。

公告补发28楼
