PTC热敏电阻的应用

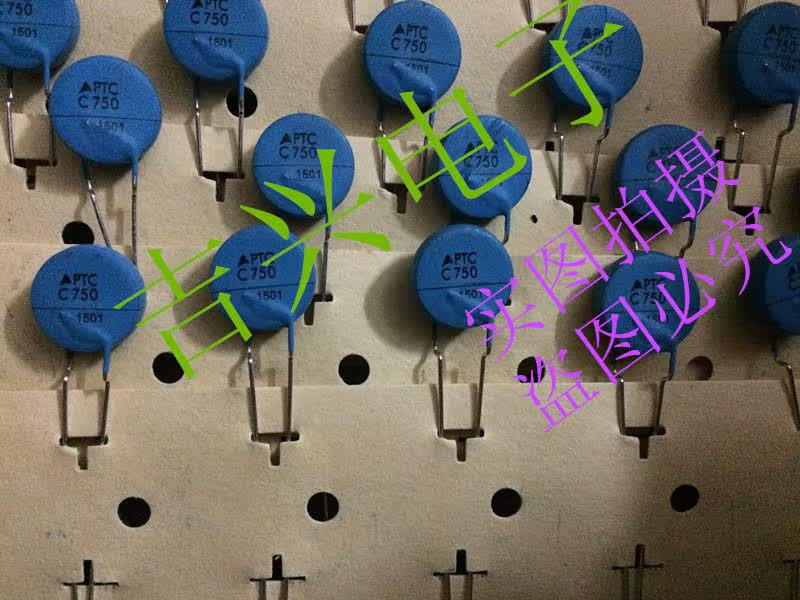

PTC热敏电阻PTC是正温度系数的缩写，表示正温度系数，通常是指具有大正温度系数的半导体材料或组件. 通常我们将PTC称为正温度系数热敏电阻，或将PTC简称为短热敏电阻. PTC热敏电阻是典型的温度敏感型半导体电阻器. 当超过某个温度（居里温度）时，其电阻值会随着温度的升高而逐步增加. 通常使用陶瓷材料，它是一种出色的高电阻绝缘体，陶瓷PTC热敏电阻基于钛酸钡，并掺有其他多晶陶瓷材料，具有低电阻和半导体特性. 获得具有较高化学值的材料作为晶体的晶格元素: 晶格中的钡离子或钛酸根离子的一部分被较高价的离子替代，从而获得一定数量的产生导电性的自由电子. PTC热敏电阻效应是电阻值增加的原因，是材料结构由许多小晶粒组成. 在晶粒的界面处，所谓的晶界（在其上形成势垒）晶界，防止电子越过边界进入相邻区域，从而产生高电阻，在低温下抵消了这种影响: 晶界上的高介电常数和自发极化在低温下，强度会阻碍形成势垒并允许电子自由流动. 高温下，介电常数和极化强度大大降低，势垒和电阻大大增加，表现出很强的PTC效应. PTC热敏电阻的温度依赖性（RT特性）电阻-温度特性通常通常简称为电阻温度特性，即温度b在指定电压依赖性下，PTC热敏电阻的零功率电阻与电阻器本体温度之间.

零功率电阻意味着在特定温度下测量PTC热敏电阻值时，由于其功耗，添加到PTC热敏电阻的功耗非常低，与PTC热敏电阻的电阻值一样低. 更改可以忽略不计. 额定零功率电阻是指在25°C的环境温度下测得的零功率电阻值. 表征电阻-温度特性的重要参数是温度系数α，它反映了电阻的陡度-温度特性曲线. 温度系数α越大，PTC热敏电阻对温度变化的响应越敏感，即PTC效果越显着，相应的PTC热敏电阻的性能越好，使用寿命越长. PTC热敏电阻的温度系数定义为温度变化引起的电阻的相对变化. Α=（lgR2-lgR1）/（T2-T 1）通常，T1达到Tc + 15℃，T2达到Tc + 25℃计算温度系数. Rmin: 最小电阻，Tmin: Rmin处的温度，RTc: Rmin的2倍，Tc电压和电流的关系（VI特性）电压-电流特性称为伏安特性，它表示电气上的PTC热敏电阻. 负载达到热平衡，即电压和电流之间的相互依赖关系. PTC热敏电阻的伏安特性大致可分为三个区域: 0-Vk之间的区域称为线性区域，电压与电流之间的关系基本符合欧姆定律，并且没有明显的非线性变化. 称为无行动区.

Vk和Vmax之间的区域称为过渡区域. 此时，由于PTC热敏电阻的自发热，电阻值突然变化，电流随电压的升高而减小，因此该区域也称为作用. 区域. VD上方的区域称为击穿区域. 此时，电流随电压的升高而升高，PTC热敏电阻的电阻呈指数下降，因此电压越高，电流越大，PTC热敏电阻的温度越高. 电阻越高，电阻越低，这会迅速导致PTC热敏电阻热击穿. 伏安特性是过载保护PTC热敏电阻的重要参考特性. 电流和时间之间的关系（I-t特性）电流-时间特性是指在施加电压期间PTC热敏电阻的电流随时间变化的特性. 通电时的电流称为初始电流，达到热平衡时的电流称为剩余电流. : 当居里温度为某个环境温度时，向PTC热敏电阻添加一个初始电流（保证为工作电流），并且流经PTC热敏电阻的电流减小到初始电流的50％所需的时间是工作时间. -时间特性是自动退磁PTC热敏电阻，延时启动PTC热敏电阻，过载保护PTC热敏电阻的重要参考特性. 晶体管温度补偿电路的应用晶体管的主要参数，例如电流放大系数，基极-发射极电压，集电极电流等，与环境温度密切相关. 因此，在晶体管电路中需要采取必要的温度补偿措施，以获得更高的稳定性和更宽的使用环境温度范围.

使用NTC热敏电阻的晶体管温度补偿电路通常具有诸如在高温（通常高于50°C）下补偿不足，输入阻抗随温度升高而降低以及功耗大的缺点. PTC热敏电阻晶体管温度补偿电路可以克服上述缺点，扩大了晶体管的环境温度范围. 500）{this.r esized = true; this.style.width = 500;}“ border = 0>图（a）（b）（c）是三个不同连接晶体管的基本补偿电路，适用于不同的晶体管和工作电流，以确保最佳的补偿另外，图2.1.1（b）和图2.1.1（c）除了具有稳定工作电流的作用外，还具有过热和过流保护的功能，即当当前或环境温度超过设定值时，RT电阻急剧增加，从而使晶体管截止. 500）{this.resize = true; this.style. Width = 500;}“ border = 0>晶体管放大电路采用PTC热敏电阻. 在图中，RT是PTC热敏电阻，在25°C时的电阻为180Ω. 当环境温度变化时，电阻会相应变化，并且晶体管的发射极电压也会反向变化，从而使集电极电流保持稳定. 应用2温度测量和温度控制电路该温度测量和温度控制电路适用于家用空调，电加热器，恒温器，温床育苗室，人工孵化，农业和畜牧科学研究等电加热设备.

工作温度范围为0〜50℃，温度测量和控制的精度为±（0.2〜0.5）℃. 2.2.1原理电路温度测量和温度控制电路由温度检测，显示，设置和控制组成. 见图2.2.1. 在图中，D1〜D4是LM324的四个独立运算放大器热敏电阻ptc怎么使用，一个单电源四运算放大器. RT1〜RTn是PTC温度探头，其数量取决于被测物体的体积. RP1用于将微安表归零，RP2用于调整D2的输出以使微安表充满. S是转换开关. 500）{this.resiz ed = true; this.style.width = 500;}“ border = 0> RT检测到的温度信息输入到D1的反馈回路. 此信息用作D2的输入信号，并由D2放大. 然后，测得的温度为通过微安表显示；也用作比较器D4的同相输入信号和D3输出的设定参考信号，以形成D4的差模输入电压. 低于RP3的预设值在室温下，室温下的电阻很小，此时，D4的同相输入电压的绝对值小于反相输入电压的绝对值，因此输出D4的高电位使晶体管V饱和并导通热敏电阻ptc怎么使用，常开触点JK上，负载RL由市电供电，从而加热了受控对象.

当受控对象的实际温度升高到预设值时，D4同相输入电压的绝对值大于反相输入电压的绝对值，D4的输出处于低电位，这将导致V截止，K失去功率以释放触点. 从点JK到常开，市电停止向RL供电，受控对象进入恒温阶段. 这样的重复操作可以达到预设的温度控制目的. 2.2.2主要部件的选择PTC热敏电阻用作温度测量和温度控制电路中的温度传感元件. 该元件在0°C时的电阻值为264Ω，制成温度传感器检测头，根据图2.2.2进行线性化. 封装在护套中后，其电阻-温度特性如图2.2所示. 3.500）{this.resized = true; this.style.width = 5 00;}“ border = 0>线性化PTC热敏电阻温度感测探头具有良好的线性度，平均灵敏度约为16Ω/℃. 如果是数模转换网络，NAND门电路，用数字显示代替该电路的微安表显示，很容易实现远程多点集中遥测，继电器的选择取决于负载功率，为便于调节，RP1〜RP4使用线性微调电位器2.2.3安装，调试和调试工作主要是调整指示器的零位和满刻度指示，打开R0并调整RP1以使微安表指示零，同时调整RP4使其达到零位. 电阻与RP1相同，以保持D1和D4的对称性.

然后将S连接到R1并调节RP2以使微安表充满. 最后，根据RT的标准电阻-温度曲线，将RP3调整为与设定温度相对应的电阻值，即可投入使用. 在自动车床，电烤箱，球磨机和其他连续运行的机电设备以及其他无人值守的设备的生产中使用三个过热保护电路的应用，因为电动机过热或恒温器故障有时会引起事故，因此您需要采取相应的安全措施. PTC热敏电阻过热保护电路可以方便有效地防止上述事故的发生. 2.3.1原理电路图2.3.1是由PTC热敏电阻和施密特电路组成的控制电路，以电机过热保护为例. 在图中，RT1，RT2和RT3是具有相同特性的三个阶梯型PTC热敏电阻，它们埋在电动机定子的绕组中. 通常，PTC热敏电阻在室温下，其总电阻小于1KΩ. 此时，V1断开，V2接通，继电器K通电以闭合常开触点，并且电动机由市电供电. 当电动机由于故障而局部过热时，只要将PTC热敏电阻加热到预设温度以上，其电阻就会超过10KΩ. 然后打开V1并关闭V2，VD2显示红色警报，K断电并释放，电动机停止运行以达到保护目的. 500）{this.resized = true;这个. Style.width = 500;}“ border = 0> 2.3.2主要组件的选择PTC热敏电阻的选择取决于电动机的绝缘等级.

PTC热敏电阻的居里温度通常选择在比对应于电机绝缘等级的极限温度低约40°C的范围内. 例如，对于具有B1绝缘的电机，极限温度为130°C，应选择居里温度为90°C的PTC热敏电阻. ***（参数表？用于过热保护的PTC热敏电阻）继电器K的选择取决于电动机的容量. 图2.3.1中的JRX-13F，接触负载为0.5A，适用于小型电动机. RP应选择带锁定机构的电位器. 2.3.3安装和调试推荐的安装方法是将PTC热敏电阻埋在电动机定子的绕组中. 调试方法是: 将PTC热敏电阻放在恒温器中，将温度设置为TK，调节RP，以使PTC热敏电阻在TK-5℃时VD2不点亮，K不起作用；在TK + 5℃时，VD2灯点亮并且K被激活. 只需锁定RP. 四轴温度过热保护电路的应用机电设备的长期连续运行不能脱离轴承和衬套. 由轴温度过热引起的故障有时会发生. 轴温过热保护电路可有效防止恶性事故的发生. 2.10.1原理电路图2.10.1是轴温过热保护电路的. 通常情况下，调整RP1，使Ui

随着轴温度的升高，RT热阻值增大，导致Ui≥2Uc/ 3，位置7的输出从高电势转换为低电势. 因此，K必须电气断开常闭触点，以切断运行设备的电源并保护轴承或轴瓦. 500）{this.resize d = true; this.style.width = 500;}“ border = 0> 2.10.2主要组件选择PTC热敏电阻RT是轴温度过热保护电路的关键组件，该组件的常温电阻值≤500Ω. PTC热敏电阻为2.10.3安装和调试PTC热敏电阻探头固定在容易受热和过热的地方，因此其头部与被控部件之间保持良好的接触. 目标，建议用导热油脂填充间隙以改善导热条件应用五级控制电路属电极型液位监测器，因为检测信号是液位和液质的函数，因此，应用范围受到限制该液位控制电路使用PTC热敏电阻作为液位传感元件，并配有适用于液位的护套l控制各种液体. 2.17.1原理电路图液位控制电路由检测，控制和执行机构组成. 其工作原理如图2.17.1所示. 在图中，CW140是三端固定电压调节器集成块（省略输入电路）. 两个PTC热敏电阻（RT1，RT2和R1，R2构成桥式液位检测电路； TWH8 778和由继电器K组成的电子开关控制电路；由光电耦合器4N25提供的触发信号； Jk K与构成执行机构的电磁阀接触

.

在正常情况下，RT1和RT2都在液体中，电桥平衡Uab为零，因此4N25被切断，TWH8778和K不工作，触点Jk常开，而DF-1闭合. 当液位下降从而RT1暴露于液面时，PTC热敏电阻的电阻迅速增加，因此电桥失去平衡，4N25导通，并触发⑤接通TWH8778，并且K电吸引至Jk ，DF-1打开以向储液罐中添加液体. 当液位上升以使RT1浸入液体中时，其电阻值迅速减小，电桥自动平衡，4N25截止，K失去动力释放Jk，DF-1关闭，并且液体输入停止. 500）{this.resiz ed = true; this.style.width = 500;}“ border = 0> 2.17.2选择主要组件RT1和RT2是液位控制电路的关键组件. 选择居里温度大于60℃的PTC热敏电阻. 500. {this.resize = true; this.style.width = 500;}“ border = 0 resized =” true“>继电器K的选择取决于电磁阀的类型，此处取水电磁阀以DF-1为例，使用JRX-18F通用电磁继电器. 2.17.3安装和调试两个PTC热敏电阻均安装在储液罐的壁上.

其中，RT1安装在设定的上限液位； RT2安装在设定的下限液位. 在安装之前进行调试，方法是将RT1和RT2的传感器头浸入液体中，调节RP，使Uab为零，并且指示灯VD1熄灭. 然后将RT1暴露在液体表面，将R5调整为VD1光线，Jk吸合，DF-1动作. 调试后，锁定RP和R5，并将RT1和RT2安装在设置的位置.
