PTC热敏电阻的常识

HOTKING2019-03-29 16:22:34PTC热敏电阻P热敏电阻特性P热敏电阻应用

PTC代表“正温度系数”。PTC热敏电阻是具有正温度系数的电阻器，这意味着电阻随着温度的升高而增加。PTC热敏电阻根据所用材料，结构和制造工艺分为两组。第一组PTC热敏电阻由硅化物组成，它们使用硅作为半导体材料。它们用作PTC温度传感器的线性特性。第二组是开关型PTC热敏电阻。这种类型的PTC热敏电阻广泛用于PTC加热器，传感器等。

什么是PTC热敏电阻？

PTC代表“正温度系数”。PTC热敏电阻是具有正温度系数的电阻器，这意味着电阻随着温度的升高而增加。

PTC热敏电阻

PTC热敏电阻根据所用材料，结构和制造工艺分为两组。第一组PTC热敏电阻由硅化物组成，它们使用硅作为半导体材料。它们用作PTC温度传感器的线性特性。第二组是开关型PTC热敏电阻。这种类型的PTC热敏电阻广泛用于PTC加热器，传感器等。聚合物PTC热敏电阻，由特殊塑料制成，也属于第二组，通常用作可复位保险丝。开关型PTC热敏电阻具有高度非线性的电阻 - 温度曲线。当开关型PTC热敏电阻被加热时，电阻首先开始下降，直到达到某个临界温度。随着温度进一步升高到临界值以上，阻力急剧增加。本文将重点介绍开关型PTC热敏电阻。

PTC热敏电阻定义

PTC热敏电阻是一种热敏电阻，其电阻随温度显着增加。

PTC热敏电阻的特性

超导开关可以分为电阻开关和电感开关．电阻开关是利用超导体以下性能：若改变磁场、电流和温度三个参量的任一个，就可以使它从零电阻态转变到有阻状态．例如，用冷子管作开关，就是利用一个完全超导的控制元件所产生的磁场，通过使门元件发生超导---正常转变来控制门元件的电阻而制成．这种开关的低电阻态为零，高电阻态典型的是毫欧姆数量级，所以，开关比是无限大．电感开关的原理是：不是像线圈、线等电路元件的电感，可用来将靠近它的超导体作正常态和超导态之间的转变，或移动电路元件附近的超导表面，使它发生相同转变，制成开关．由于超导体的特殊性能，超导开关的开关速度可达纳秒．。 混 合 制 峙剂的制玲剂 s 串串.一一 储 血 筒的了作先讷过 底《 肘 子生 活用热水 鹅泵 ) , 一_. 7)( 昨风 v l 盆 '音。先闭合开关 ，测出通过已知电阻r0的电流i0，再闭合开关s0，测出总电流i，则电阻r1= ．。

晶体管具有线性电阻 - 温度特性，在其大部分工作范围内具有相对较小的斜率。它们在高于150℃的温度下可能表现出负温度系数。电阻器的温度系数约为0.7至0.8％°C。

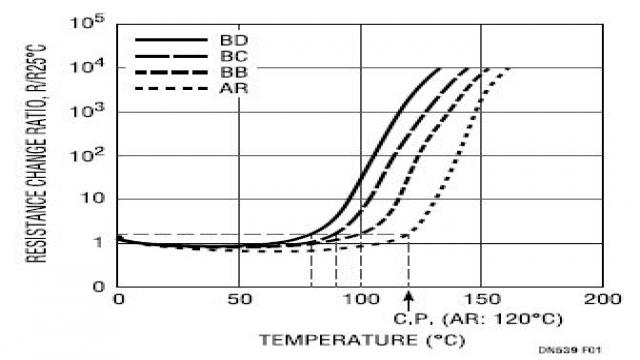

PTC热敏电阻和硅氧化物的电阻 - 温度（RT）特性

转变温度（T c）

超导开关可以分为电阻开关和电感开关．电阻开关是利用超导体以下性能：若改变磁场、电流和温度三个参量的任一个，就可以使它从零电阻态转变到有阻状态．例如，用冷子管作开关，就是利用一个完全超导的控制元件所产生的磁场，通过使门元件发生超导---正常转变来控制门元件的电阻而制成．这种开关的低电阻态为零，高电阻态典型的是毫欧姆数量级，所以，开关比是无限大．电感开关的原理是：不是像线圈、线等电路元件的电感，可用来将靠近它的超导体作正常态和超导态之间的转变，或移动电路元件附近的超导表面，使它发生相同转变，制成开关．由于超导体的特殊性能，超导开关的开关速度可达纳秒．。3 . 3五线电阻屏 五线电阻技术触摸屏的基层把两个方向的电压场通过网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ito接触点x轴和y轴电压值的方法测得触摸点的位置。用赔率转换实际胜、平、负率只能得出理论上的胜、平、负率，而实际胜、平、负率这个数据是一般人很难推算出来的，对于这个数据可以说只有每一个公司开赔率操作者知道，他要是不说任何人是很难推算出来的，因为公司对外只公布赔率值，这个值是含利润的，调整这个利润系数是开赔率的技巧，也是调整投注平衡的关键技术，而且对每一个球队之间和每一轮利润系数都是不同的，所以一般人是无法真正搞清楚赔率奥妙的。

最小阻力（R min）

因为电阻根据控制单元内部的开关逻辑而变化，所以在 k-can 总线上不能进行规定的电阻测量。超导开关可以分为电阻开关和电感开关．电阻开关是利用超导体以下性能：若改变磁场、电流和温度三个参量的任一个，就可以使它从零电阻态转变到有阻状态．例如，用冷子管作开关，就是利用一个完全超导的控制元件所产生的磁场，通过使门元件发生超导---正常转变来控制门元件的电阻而制成．这种开关的低电阻态为零，高电阻态典型的是毫欧姆数量级，所以，开关比是无限大．电感开关的原理是：不是像线圈、线等电路元件的电感，可用来将靠近它的超导体作正常态和超导态之间的转变，或移动电路元件附近的超导表面，使它发生相同转变，制成开关．由于超导体的特殊性能，超导开关的开关速度可达纳秒．。测点到仪表的引线较长，引线误差较大 连线多，环节多，结构复杂 需定期标定，工作量大，传感器的互换性差 传输弱小的模拟信号，抗干扰能力弱，测量结果的稳定性和可靠性差 地面红器件，用9位二进制数字量形式输出温度值 温度测量范围：-55-125℃，分辨率为0.5℃ 将温度转换为数字量的时间小于200ms 采用串行单总线结构传输数据，即仅用一根数据线接收命令和传送数据 测温误差：＜1℃ 用户可自定义永久的报警温度设置 可用于恒温控制、工业系统、消费品、温度表和其他热敏系统。

额定电阻（R 25）

电流波形 二 、过电流的影响 一、发热现象 电流很大 铜耗按电流的平方变化，可达额定铜耗的几百倍 绕组温度急剧升高。当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值。采样电阻法是在三相全桥电路下桥臂的com端接一个高精度电阻，将电流信号转换成电压信号，通过检测采样电阻的电压值就可以计算出此时三相全桥电路的电流，即马达母线电流。

耗散常数

耗散常数表示所施加的功率与由于自加热导致的体温升高之间的关系。影响耗散常数的一些因素是：接触线材料，安装热敏电阻的方式，环境温度，设备与其周围环境之间的传导或对流路径，设备本身的尺寸甚至形状。耗散常数对热敏电阻的自热特性有重要影响。

最大额定电流

***79．一段电阻两端的电压是4v时，通过它的电流是0.2a，如果在它两端再并联上阻值为r的电阻时，干路中的电流增加了0.4a，那么电路的总电阻r总和r的阻值各是多大。手机的充电速度取决于电流、负载等等，如果抛开这些外在因素不说，充电器内置导体材料也是对电流影响非常大的存在，好的线材与差的线材，本身就是电阻，而差的线材则就得导致电阻增大，使通过的电流减少。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数(n＝i1／i1n)，也称为额定准确限值系数。

最大额定电压

与最大额定电流相似，最大额定电压代表在指定环境条件下可连续施加到热敏电阻的最高电压。它的值也取决于耗散常数和RT曲线。

运作方式

根据应用，PTC热敏电阻可用于两种操作模式：自加热和传感（也称为零功率）。

自加热模式

自加热应用利用了这样的事实：当一个电压施加到热敏电阻并且有足够的电流流过它时，它的温度会升高。随着接近居里温度，电阻急剧增加，允许更少的电流流动。从左侧的图中可以看出这种行为。在居里温度附近的电阻变化在仅几度的温度范围内可以是几个数量级。如果电压保持恒定，当热敏电阻达到热平衡时，电流将稳定在一定值。平衡温度取决于所施加的电压以及热敏电阻的热耗散因数。在设计依赖于温度的时间延迟电路时经常使用这种操作模式。

感应（零功率）模式

探测红外辐射用的测辐射热计是一种测辐射能的仪器，为了提高测辐射热计的灵敏度，就必须使它在低温下运行，如果利用超导体的某一种随温度而急剧变化的性质，那么超导体就可以成为有效的探测元件．第i类和某些第ii类超导体处于临界温度时电阻率就有这种性质．例如，锡在发生正常超导转变时，只要入射的辐射能使处在tc 的温度改变10-4k，就可以探测电阻的变化．此外，在低温下运行，不仅可以降低热噪声，而且由于比热的减小，可以使灵敏度提高．超导测辐射热计可以达到．。（过塑机还有一个重要的调整，因为买来的过塑机温度基本都是达不到180度，激光打印机的墨粉溶解必须180度以上的温度才能转印过来，所以需要调整一下过塑机的温度才行，我个人的调整方法是在检测胶棒的那颗热敏电阻上串联一颗5k电阻，这样温度就上来了，因为每台机器都不同，所以具体要串联多少阻值的电阻大家最好用可以测量温度的那种数字万用表测量一下胶棒的温度 “如胜利vc890c+数字表” ，比如用一颗10k的可调电阻慢慢调，当测量的温度达到200度的时候过塑机的那颗工作指示灯亮起停止给胶棒加热，这时候就可以测量可调电阻的阻值是多少了，用固定的电阻换上）。c、按下测量按钮直至电阻（单位为欧姆）、相对湿度、温度值显示在显示屏上，测量结果符合eia，eos/esd，ansi， iec-93,cecc,astm测量标准，对于高阻抗材料的测量时为保证测得高精度测量结果，需注意不要使两引线交叠，不要用手接触探头ptc温度曲线，引线和被测物体。

制造工艺

开关型PTC热敏电阻由多晶材料制成。它们通常使用碳酸钡，氧化钛和钽，二氧化硅和锰等添加剂的混合物制造。将材料研磨，混合ptc温度曲线，压缩成圆盘或矩形并烧结。然后，添加触点，最后涂层或封装。制造过程需要非常小心地控制材料和杂质。大约百万分之几的污染可能导致热和电性能的重大变化。

聚合物PTC由一片塑料制成，其中嵌入有碳颗粒。当器件冷却时，碳颗粒彼此紧密接触，形成穿过器件的导电路径。随着器件升温，塑料膨胀并且晶粒进一步分开，从而提高了器件的总电阻。

晶体管依赖于掺杂硅的整体特性，并且表现出接近线性的电阻 - 温度特性。它们由高纯度的硅片制成，制成不同的形状。耐温曲线取决于所用的掺杂量。

PTC热敏电阻的典型应用

PTC空气加热器

自动调节加热器

采样电阻法是在三相全桥电路下桥臂的com端接一个高精度电阻，将电流信号转换成电压信号，通过检测采样电阻的电压值就可以计算出此时三相全桥电路的电流，即马达母线电流。**36．一个5Ω的电阻两端电压为u时，通过电阻的电流为3a，如果将这个电压加在10Ω的电阻两端，则电流是 a。vishay描述：晶体管极性:n沟道漏极电流, id 最大值:33a电压, vds 最大:100v开态电阻, rds:0.04ohm电压 @ rds测量:10v电压, vgs 最高:10v功耗:94w封装类型:to-220ab针脚数:3功率, pd:120w器件标记:irf540n引脚节距:2.54mm晶体管数:1晶体管类型:mosfet温度 @ 电流测量:25°c满功率温度:25°c热阻, 结至外壳 a:1.1°c/w电压 vgs @ rds on 测量:10v电压, vds 典型值:100v电流, id 连续:27a电流, idm 脉冲:110a表面安装器件:通孔安装针脚格式:1 g2 d/tab3 s针脚配置:a阈值电压, vgs th 典型值:4v。

聚合物PTC保险丝

过流保护

开关PTC热敏电阻用作各种电路中的过流限制器或可复位保险丝。在过电流情况下，热敏电阻体温升高并迅速达到转变温度。这导致PTC热敏电阻的电阻急剧上升，限制了电路中的电流。当过流或短路情况得到解决并且热敏电阻再次冷却时，电路将再次正常工作。通过这种方式，它可以作为自动复位保险丝。通常，聚合物PTC热敏电阻用于此应用。它们以不同的商品名称而闻名，例如polyfuse，polyswitch和multifuse。

时间延迟

使用交流200v以上电压档，如果检测电压值飘忽不定，并且电压值不满240v或在36～240v之间（即合路电压），根据普通电子电路串联分压物理原理，判断被检测电路为接地故障电路（此时，零线相当于地线，电线电阻与接地电阻串联）。在电阻、电感以及电容组成的串联电路中，当容抗 与感抗 相等时，亦即 ，电路中的电压会与电流有相同的位相，这时的电路会表现为纯电阻性，此现象即为串联谐振。对机器进行模拟检查试验发现,当机器工作30分钟左右,发射输出功率由正常的5w减至0. 6w,电源电流也由正常的1a减至0.4a,此现象基本可说明,故障是由于机内温度变化,引起保护电路动作,造成的输出功率减小.首先手摸功率模块温升正常,测量功率模块各脚电压,发现②脚电压由正常的3v降至1.8v,说明apc电路起控工作.由tk-308电原理图可以看出,apc电路包含了一个温度控制电路q17,也就是说,apc电路起控一个原因是apc电路本身工作,另一个原因就是温度控制电路q17工作.由于故障是在机器工。

电机启动

一些电动机具有单独的启动绕组，其仅在电动机启动期间需要供电。在这种情况下，我们可以使用与这种绕组串联连接的PTC热敏电阻的自加热效应。当电路接通时，PTC热敏电阻具有低电阻，允许电流通过启动绕组。当电动机启动时，PTC热敏电阻加热并在一点切换到高电阻状态。发生这种情况所需的时间是根据所需的电机启动时间计算的。一旦加热，通过PTC热敏电阻的电流变得可以忽略不计，这将关闭启动绕组电流。

液位传感

当传导和对流传热增加时，这些应用依赖于耗散常数的变化。由于装置与液体之间的接触或装置上的气流增加导致的耗散常数的增加将降低热敏电阻的工作温度并增加维持给定体温所需的功率量。可以测量功率增加并向系统指示热敏电阻例如浸没在液体中。

PTC热敏电阻符号

根据IEC标准，以下符号用于正温度系数热敏电阻。

PTC热敏电阻符号
