压缩机过电流和过热保护；压缩机绕组测量；压缩机常见故障维修判断；重锤启动方法，重锤电容器启动方法，重锤电容器启动电容器操作方法，PTC热传感器电阻启动方法，PTC热敏电阻电容器启动方法，PTC热敏电阻电容器启动电容器操作方法

压缩机的电磁启动方法

当电压通过电磁重锤启动器L --- M线圈到达压缩机工作绕组的M端时压缩机ptc工作原理，此时没有压缩机转矩，从而导致大的压缩机绕组绕组电流. 该电流足以使电锤成为类型. 起动器电磁体吸合，因此L-S端子连接到电压并发送到起动绕组端子. 当速度达到80％时，运行电流下降到配重线圈的释放电流值. 绕组打开，压缩机启动，运行中的绕组电流进入正常状态. 通常，整个启动过程大约需要0.3-2秒.

压缩机PTC热敏电阻启动接线方法

PTC热敏电阻是具有正温度系数的半导体元件. 但是，当PTC热敏电阻的温度升高时，电阻也会增加. 相反压缩机ptc工作原理，当PTC热敏电阻的温度降低时，电阻也会降低. 根据该原理，PTC元件应用于电动机的启动. 在接通电源大约0.3秒后，启动绕组处于近似开路状态，并且通过的电流非常小. 压缩机启动完成.

压缩机过流和过热保护

过热保护器在这里起着非常重要的作用，一定不能替换或用与当前值不匹配的组件替换. 过热保护器紧密连接到压缩机外壳的表面. 当运行电流过大时，热保护器中的电阻线会加热并烤成碟形双金属片，使其朝相反的方向拱起，以防止触点断开. 压缩机关闭电源并停止运行. 如果压缩机内部的温度升高，则必须升高外壳的温度. 在通过电阻丝的正常额定工作电流的低发热量下，并且当外壳温度升至90°C以上时，双金属片也将拱起以进行保护. 触点断开，压缩机关闭并停止. 因此，保护​​器具有两种保护功能.

压缩机C的公共绕组S是开始绕组的末端M是运行绕组

绕线测量

S-M最大电阻

S-C电阻太小

M-C最小电阻

S-C加上M-C的电阻值等于S-M的电阻值

压缩机常见故障的维修判断: 过热保护器经常“开”和“关”

电磁重锤启动器，内部电磁体被卡住，导致L-S在热保护器启动时无法打开5-10秒以关闭保护. L-S触点接触不良，启动绕组无法获得启动电压，热保护器断开连接5-10秒以进行保护.

PTC启动器内部损坏或损坏，没有启动电压就无法启动启动绕组.

热保护器老化或电阻线断开. 有人可以看到，电阻丝被电流融化了. 此时，压缩机本身很坏的可能性很大.

压缩机内部故障，线圈绕组短路，机械故障.

电源电压太低或太高. 工作电流增加. 如果电源电压过低，压缩机可能无法启动.

当压缩机壳体温度为环境温度时，如果开机时间仅为1-3秒，则过热保护器将跳下. 此时，压缩机本身很坏的可能性很高.

空气回路故障. 在正常温度下，正常运行超过4小时后，发现冰箱的温度不会下降. 只需判断蒸发器没有被湿手触摸或手不牢固，并且散热器的温度不高. 通常压缩机的排气性能不好.

锤子启动方法

重锤电容器的启动方法

重载电容器启动电容器的操作方法

PTC热敏电阻的启动方法

PTC热敏电阻电容器的启动方法

PTC热敏电阻电容器启动电容器的操作方法

此电路PTC启动器是2针引线.

注意: 重型电容器的启动/电容操作方法不同于普通的重型起动器.

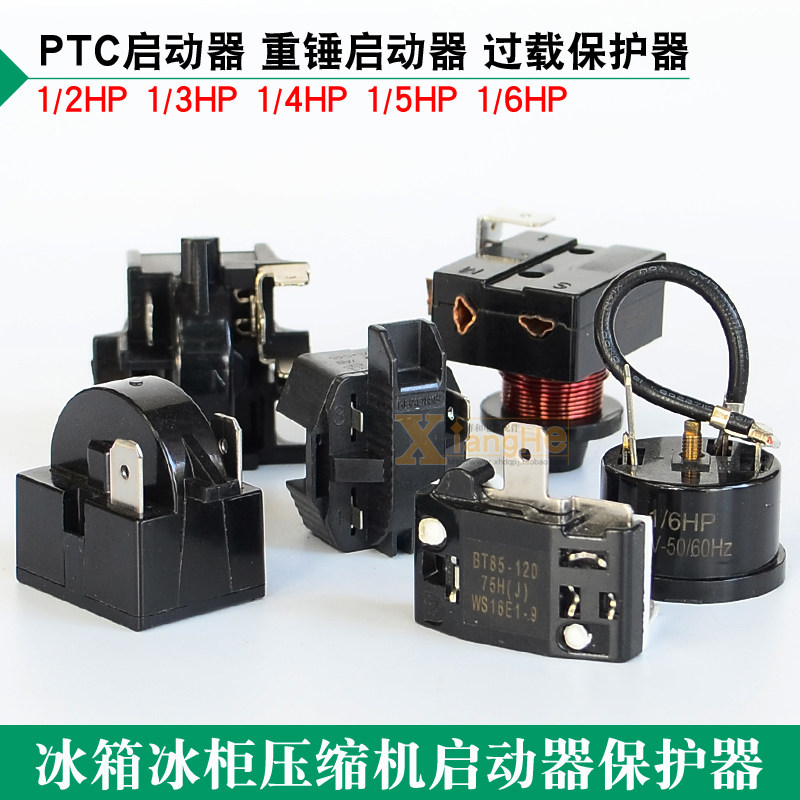

PTC热敏电阻启动器的图片

重锤发射器的图片
