电工线路图怎么看?电工线路图怎么画?让你轻松看懂电路图！

要想变成一名合格的电焊，看电路图是最完全的大招。

怎么是电路图呢？电路图用电源将开关、电源（电键）、用电器、电流表、电压表等联接起来组成电容，再根据统一的字符将这些认为出来，这种描绘出的就叫做电路图。电路图是用字符表示实物图的示例。

电路图是人们为研究、工期规划的才能，用物理电学标准化的字符绘制的一种表示各元器件组成及电路关系的方法布局图。由电路图可以获知组件间的工作原理电路线路图，为分析性能、安装电子、电源品牌提供规划方案。可能设计电路图较麻烦，但是要想学会读懂电路图就很容易了。

当然电路图方面的常识并不是太难，稍加学习，你也能轻松读懂电路图。

也是电焊，平时可能会遇到太多我们陌生的电源，这个时候一张电路图就显得更加重要了。

首先需要明白电路图的每位部件的草图含义，和实际物品相对应。

首先需要看懂之间连线的绘制方式，

重新就是多看电路线路图，多做，明白电工线路的走向，严格。

电气图纸一般可分为两大类，一类为电能电气图，它主要是描述电能的传输、分配和转化，如电力电气图、热电电气控制图等。另一类为电子电气图，它主要表述电子资料的传递、处理；如电视机电气原理图。本文主要谈电力电气图的识读。

电力电气图分一次回路图、二次回路图。一次回路图指出一次电气设备(主装置)相连次序。一次电气设备主要包含发电机、熔断器、断路器、电动机、电抗器、能源线缆、能源相线、输电缆等。

为对一次硬件及其器件进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制电源、蜂鸣器、信号装置、手动设备等称二次设备。表示二次设备之间相连次序的机电图称二次回路图。

一、机电图的种类

电气图主要有功能方法图、电源原理图、安装布线图。

1．功能方法图(圆圈图)

用较简单的字符或带有文字的圆圈，简单明了地认为电压模块的最完全结构和组成，直观描述电路中最完全的构成单元和主要特点及相互间关系。

2．电路原理图

电路原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以总体方式集中画出，表明电容的结构方法和工作原理。识读时需清楚了解图中占空比相关线圈、触点属于怎么回路，在多少状况下姿势，姿势后各相关部分触点发生什么样变化。

展开式电路图在显示各部件、蜂鸣器动作方法、姿势次序方面，较集中式电路图有其特殊的特点。展开式电路图按电路的电压、触点划分为各自独立的交流电压、交流电源、直流信号等电流．凡属于同一元件或蜂鸣器的电压、电源电阻及触点采用相似的插图。展开式电路图中对每位独立回路，沟通按U、V、W相序；直流按三极管动作次序依次排列。识读展开式电路图时，对照每一电流右侧的插图说明，先沟通后直流，由上而下，由左至右逐行识读。集中式、展开式电路图互相补充、相互对照来识读更易明白。

3．安装布线图

安装布线图是以电压原理为依据绘制而成，是现场检修中不可缺少的重要信息。安装图中各部件图形、位置及相互间连接关系与电阻的实际大小、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来指出。

二、识读机电图须知

1．学习掌握一定的电子、电焊技术完全常识，了解各类电气设备的外观、工作原理，并清楚有关触点动作前后状况的改变关系。

2．对常见常用的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和姿势次序有一定的了解。

3．熟悉国家统一规定的能源设施的图例符号、插图字符、数字字符、电流编号规定通则及相关的国标。了解常用常用的电气图形符号、插图字符、数字字符、电流编号及国际电工委员会(IEC)违反的通用字符和物理量符号(相关信息附后)。

4．了解绘制二次回路图的完全原理。电气图中一次回路用粗虚线，二次回路用细实线画出。一次回路画在草图左侧，二次回路画在草图右侧。由上而下先画交流回路，再画直流电流。同一电器中不同部分(如电压、触点)不画在一起时用同一文字字符标注。对接在不同回路中的相似电器，在相似文字字符前面标注数字来区别。

5．电压中电源、触点位置均在"日常状态"描画。所谓"日常状态"是指电源、蜂鸣器绕组在没有电流通过及无任何外力作用时触点的状况。通常说的动合、动断触点都指电源电源在电压无电、无外力作用时这些是切断或闭合的，一旦通电或有外力作用时触点状态逐渐改变。

三、识读机电图方式

1．仔细阅读设施说明书、操作指南，了解硬件动作方法、次序，有关设备部件在电源中的效果。

2．对照图纸和图纸说明大体了解机电系统的结构，并结合主文章的内容对整个图纸所表述的电源类型、性质、效果有较明晰认识。

3．识读功能原理图要先看图纸说明。结合说明内容看图纸，从而了解整个电源模块的大概情况，组成部件动作次序及控制方法，为识读详细电路原理图作好必要准备。

4．识读集中式、展开式电路图要本着先看一次电阻，再看二次电路，先沟通后直流的次序，由上而下，由左至右逐步顺序渐进的准则，看各个回路，并对各回路设备部件的情况及对主要元件的控制，进行全面分析，因而了解整个电气系统的工作原理。5．识读安装布线图要对照电气原理图，先一次回路，再二次回路顺序识读。识读安装布线图要结合电路原理图详细了解其引脚标志意义、电流符号。对一次电路要从电源端顺次识读，了解线路连通和走向．直至用电设备端。对二次回路要从机箱一端识读直至电源另一端。接线图中一切相同线号的电源．原则上都可以打通在一起。

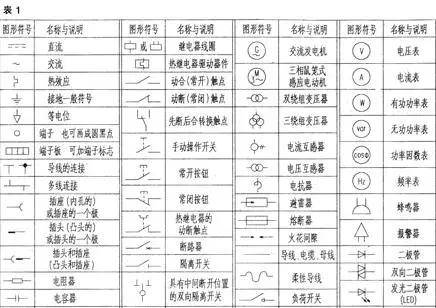

四、常用电气图形符号(见表1)

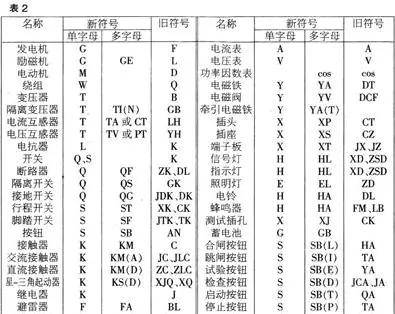

五、常见基本文字字符(见表2)

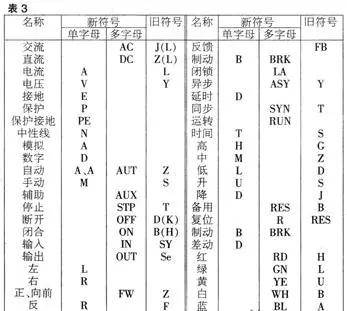

六、常见辅助文字字符(见表3)

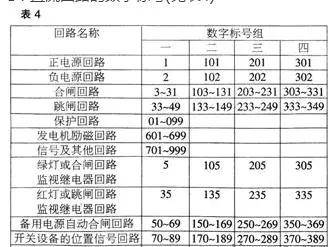

1．直流电流的数字标号(见表4)

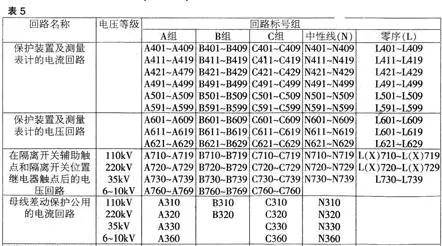

2．交流电流数字标号(见表5)

3．电缆数字标号组(见表6)
