顿汉布什螺杆式冷水机组课件.ppt

其功用是：把来自贮液干燥器的高压 液态制冷剂节流减压，调节和控制进入蒸 发器中的液态制冷剂量，使之适应制冷负 荷的变化，同时可防止压缩机发生液击空调“不起动”、“不制冷”、“不制热”、“不通电”、“遥控无反应”、“通电跳闸”、“制冷效果差”、“制热效果差”、“内机不起动”、“外机不起动”、“内机出风小”、“工作一会儿自动停机”“漏水”、“噪音大”、等等各种常见空调故障及疑难杂症。各种品牌空调“不起动”“不制冷”“不制热”“不通电”“遥控无反应”“通电跳闸”“制冷效果差”“制热效果差”“内机不起动”“外机不起动”“内机出风小”“工作一会儿自动停机”“漏水”“噪音大”等等各种常见故障及疑难杂症。

其功用是：把来自贮液干燥器的高压 液态制冷剂节流减压，调节和控制进入蒸 发器中的液态制冷剂量，使之适应制冷负 荷的变化，同时可防止压缩机发生液击现 象(即未蒸发的液态制冷剂进入压缩机后被 压缩，极易引起压缩机阀片的损坏)和蒸发 器出口蒸气异常过热。压缩机压缩冷媒，变成高温高压的气体，到车前面的冷凝器 散热给空气，冷凝成高压液体，通过储液器和过滤和干燥，到膨胀阀，节流降压变成低压液体，最后到车室内的蒸发器，在蒸发器内蒸发吸热，从而实现制冷。除开车启动外，整个蒸发过程中无需生蒸汽 从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。

* 微电脑控制器 显示功能 ●冷水出口温度 ●蒸发器压力 ●冷凝器压力 ●系统电压 ●每台压缩机的工作电流 ●每台压缩机的累计运转时间 ●压缩机的启动次数 ●压缩机接触器的状态 ●油位开关的状态 ●水温设定值 ●水流开关的状态 ●外部启动/停机指令的状态 *输入水温设定值后，微电脑将自动控制冷水出口的温度。机组控制系统根据冷水出口温度调节滑阀的工作位置。压缩机的加载过程由电脑程序根据楼宇所需要的实际负荷大小进行控制。 * 系统控制 * 电控系统 主回路 控制回路 断路器 接触器 热继电器 PLC 中间继电器 * * * WCFX机组主要电控元件的功能介绍 水温传感器 压力传感器 水流开关 液位传感器 调制马达 欠电压继电器：电压过低、缺相、相序不正确 电机温度保护器 油位传感器 电流、电压变送器 安全保护功能 ●吸气压力过低(PLC控制) ●排气压力过高(PLC控制) ●吸、排气压差过低:(PLC控制)207KPa 3min ●油位过低：60S ●水流量不足(PLC控制) ●电源电压故障(PLC控制) ●欠电压继电器 ●电机温度过高 ●油温过高：95℃ ●防结冰保护(PLC控制) ●压缩机电流过载 ●不停机报警(PLC控制) ●传感器故障(PLC控制) * 1）用户控制 2）防止重复启动计时器 3）载荷控制 4）压缩机配置控制 5）手动前置-后置控制（起动顺序控制） 6）手动加载-卸载控制 7）油槽加热器的控制 8）压缩机电流极限控制 9）蒸发器压力控制：防止压差过低 10）低压极限、高压极限 11）部分绕组启动计时器 * WCFX机组的主要控制功能 * 机组采用触摸控制面板进行控制，通过控制面板对机组的运行参数、报警参数、输入参数修正以及定时开关、时间校正等参数进行设置。

模块机故障画面故障画面：当机组发生故障时，系统蜂鸣灯响起报警，运行主画面中的故障查询按钮切换成并不断闪烁，轻触该按钮，系统将进入故障报警画面（如下图），在该画面中显示所发生的故障的时间以及故障名、故障号、按下系统消音键可以消音，故障消除后按下系统复位，机组即可投入正常运行。2．将胶杯放入下模滑板，按下全自动控制开关，下模滑板自动进入，触到后行程开关，上模接到信号后便自动下压封口，触到下行程开关延时保压一秒，自动上升复位，触到上行程开关，上模电机停止.胶膜电机开始转动,转过预定长度，通过电眼控制胶膜电机自动停止，按下控制开关，需按下启动按钮才开始一个循环。具有1对音频输入/输出接口（jack）、16个报警输入接口、8个报警输出接口、1个rs485接口和1个复位按键（以部检测报告为准）。

因而需要对水质进行必要的处理。冷却水中的杂质、藻类等容易沉积在冷清洗凝器管束中，阻碍换热，需要定期检查。（如果因为水质原因导致的机组损坏和故障，不在担保范围） 注意：冷冻水设计成恒定水流量，可以+/-10%浮动，但水流量的变化会导致机组的不可控。 * 启动前检查 检查电气接头的紧固性（主回路、控制回路） 至少要给油槽加热24小时，使油槽温度不能低于38?C。 机组各种模拟量进行校准，条件允许时可以对机组进行模拟运行。 检查机组各阀门状态、水泵、压力表、温度计、过滤器等状态。 检查机组末端情况。 检查冷却塔的情况。 先单独开启水系统的冷冻水泵和冷却水泵，查看水系统运行是否正常，保证不夹带气体、保证水系统的进出水压降在要求范围内。 * WCFX机组开机操作 （1）先开冷冻水泵、冷却水泵，查看界面中水流开关的状态 冷水机组对冷却水水温有比较严格的进水水温要求.水温不能过低，一般进水温度高于20℃为好 如果不能满足要求，要对冷却水流量进行控制，关小冷却水出水阀门,关闭冷却塔风机 打开水泵后，观察水压和水温，保证水系统内有足够的水循环，不得夹带气体 注意：冷冻、冷却水的进出水压差要达到要求 （2）开机后首要任务是观察模拟量，必须保证在三分钟之内吸、排气之间有2.07Kgf（30PSI）的压差 因为压缩机内没有油泵，是靠吸、排气压差供油、回油,上卸载，压差在最短时间内建立对机组十分有利 如果压差三分钟没有建立起来，机组会发生报警 多次如此反复，压缩机会出现低油位报警，这样会对压缩机的使用寿命构成威胁，严重时会构成压缩机损坏。

* （3）我们如何保证建立压差 在天气较冷时或冷却水温比较低时，开机前先不要打开冷却塔风扇，可关小冷凝器出水，开机后，观察二、三项压差。 在压差建立后排气压力升到13Kgf（190PSI）时，可把冷凝器出水开大 如果排气压力上升到14Kgf（203PSI）时出水全开，可以依次打开冷却塔风扇，把排气压力控制在12－14.5Kgf之间为好 天气较热时，不用关小水流量，只要控制冷却塔风扇开停即可。 * （4) 机组不可在低电压和高排气压力下运行 在电压360伏以下或排气压力为15Kgf（220PSI）以上运行时，机组会出现过热、过载或油温过高报警，这样的运行条件，很可能造成压缩机的严重损坏。 （5） 每天停机时，要先停机组，再停冷却泵,15 分钟停冷冻水泵。 * 无论压缩机是否运行，当关闭机组时，分别关闭每个压缩机（不要关闭任何阀门），然后才可以关闭水泵。不要断开系统刀闸开关，因为压缩机油槽加热器需要保持通电。 使用用户控制点可实现自动控制关机。如果要手动关闭机组，只需关闭压缩机开关即可。 手动关机时，会产生压缩机不运行故障报警，只有复位后才能再次启动压缩机。 如果在关机期间，环境温度不会达到零摄氏度以下时，冷冻水可以留在系统之中。

如果环境温度可能会低于零摄氏度以下时，就要将所有的水排出。为避免余下的水腐蚀金属，还要用高压空气将水吹干净。否则,担保将被取消. * 关机（夜间或者周末） * 蒸发器出水温度7℃时WCFX-R134a冷水机组的一般运行参数： 1. 蒸发器出水温度： 7±0.5 ℃ 2. 蒸发压力33 - 38PSI (227 - 262 kPa) 左右 3. 冷凝压力117 - 133PSI (810 - 915 kPa) 左右; 4. 吸气过热度1 - 2℉ (0.6 - 1.1 ℃) 5. 排气过热度20 ℉ (11.1 ℃) 以上; 6. 液体过冷度5 - 8℉ (2.8 – 4.4℃) 7℃出水WCFX(R22) 机组的一般运行参数： 1.蒸发器出水温度 44.6℉(7℃) 2.蒸发压力68――72PSI(0.46-0.49MPa)左右 3.冷凝压力180200PSI(1.24-1.38MPa)左右 4.吸气过热度1――2℉(0.6-1.1℃) 5.排气过热度20 ℉以上(36℃) 6.液体过冷度5――8℉(2.7-4.4℃) WCFX机组的一般运行参数 * 需要制定详细的周期的维护保养计划 跟所有的机械设备一样，由训练有素的维修人员对机组按计划进行常规检查、清洗和预防性维护，将会延长机组的正常运转寿命。

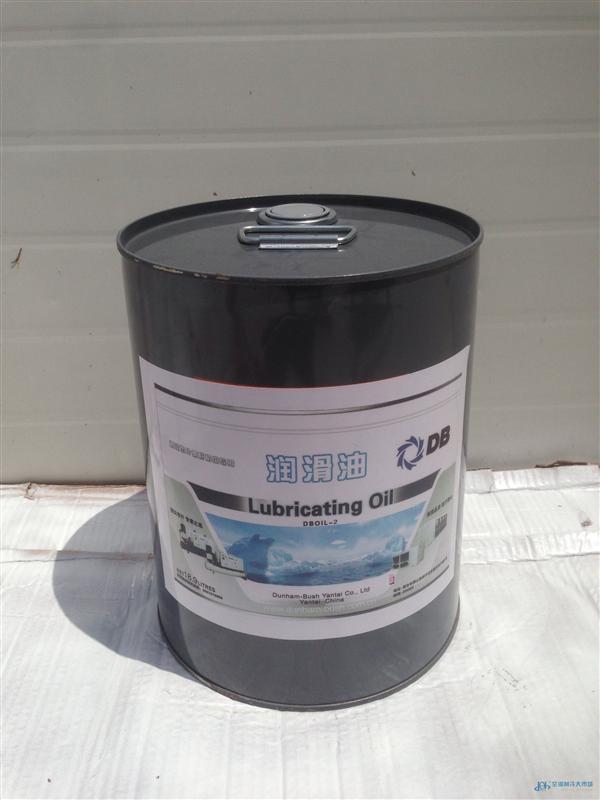

建议：至少每年要有一名顿汉布什授权的服务工程师对机组进行检查并评定机组的运行性能。 机组的日常维护计划 机组的月度维护计划 机组的季度维护计划 机组的年度维护计划 ＷＣＦＸ机组维护操作 * 机组的维护保养可分为 制冷系统的维护 电控系统的维护 水系统的维护 * 节流球阀的维护 经验告诉我们：因为节流球阀属于活动部件，当球阀盘根出现泄漏或机组连续运行超过六个月后需要对盘根进行紧固，紧固时参考扭矩如下表 球阀规格(英寸) 参考扭矩(NM牛/米) 1/4,1/2,3/8 2.8-6.8 5/8,7/8 3.4-6.8 1，1-1/8,1-3/8,1-5/8 20.6-33.9 2,2-1/8 33.9-39.5 * 油的维护 润滑油 压缩机因油位开关动作而关闭后，一定不要向系统压缩机内添加润滑油。可以请顿汉布什公司授权的售后服务人员来解决这个问题。 如果需要更换润滑油，只能使用DUNHAM-BUSH指定型号的润滑油，使用未经顿汉布什公司认可的润滑油将会引起机组性能参数变差甚至损坏机组。 最后，我们建议在每次机组季节性关机之后，要对润滑油进行一次油分析。而对全年运行的机组来讲，每六个月也要对润滑油进行一次油分析（顿汉布什公司可以提供这项服务）。

* * 水系统的维护 机组容器的保护、清洗 冷却塔的维护 水管路上的阀门、过滤器等的维护 水泵的维护 * 烟台顿汉布什售后技术 冷水机组 * 内容 顿汉布什机组的基础知识介绍 WCFX机组系统主要部件安装位置和原理 WCFX电控系统 WCFX机组的运行管理及维护保养 WCFX机组易出现的故障原因及排除 第一部分 * 基础知识 吸气过热度=吸气管温度—吸气饱和温度 液体过冷度=冷凝饱和温度—液体管温度 排气过热度=排气管温度—排气饱和温度 冷凝器传热温差=冷凝饱和温度—冷凝器出水温度 蒸发器传热温差=冷冻水出水温度—吸气饱和温度 蒸发器和冷凝器的传热温差大于设计工况2℉(1.1℃)，需清洗换热管 * 术语及公式： 摄氏温度与华氏温度oF=1.8* ℃+32℃=(oF-32)/1.8 绝对压力=表压+大气压力 压力0.1MPa=1.0bar=14.5PSI 热量1kw=860cal/h 1RT(美国）=3024kcal/h=3.516kw * 常用单位及换算 制冷原理 基本组成：压缩机、冷凝器、节流阀、蒸发器 压缩机：起压缩和输送制冷剂蒸气的作用 冷凝器：是输出冷量的设备，从蒸发器中吸收的热量连同压缩机消耗的功所转化的热量在冷凝器中被冷却介质带走 节流阀：对制冷剂起节流降压作用并调节进入蒸发器的制冷剂流量 蒸发器：是输出冷量的设备，制冷剂在蒸发器中吸收被冷却物体的热量，从而达到制取冷量的目的。

工业冷风机,冷风机,风冷机组,冷水机,冷冻机制冷机,冰水机,冷水机组,分体式冷水机,北京冷水机,北京冷冻机,北京冷风机,风冷式冷水机,水冷式冷水机,冷却水循环机,循环水冷机,螺杆冷水机组,模温机,天津冷水机,冷热一体机,低温冷冻机,电镀冷水机,食品冷水机,激光冷水机,制药冷水机,实验室冷水机,不锈钢冷水机,小型冷水机,九州同诚冷水机,冷冻机,冰水机,制冷机,冻水机,北京冷水机,北京冷冻机,激光冷冻机,激光冷水机,工业冷水机,教育专用水机,小型冷水机,实验室专用冷水机,大学实验室冷水机,冷水机,北京冷水机,工业冷水机,冷却水循环机,循环水冷机,水冷机,北京冷冻机,低温冷冻机,风冷式冷水机,水冷式冷水机,冷油机,油冷机,模温机,天津冷水机,冰水机,分体冷水机,冷冻机组，冷水机组,小型冷水机,,制冷设备,制冷机,开放式冷水机组,螺杆冷水机组,风冷式，北京冰水机,北京制冷机风冷式冷水机,水冷式冷水机,冷油机,油冷机,模温机,天津冷水机,冰水机,分体冷水机,冷冻机组顿汉布什油截止阀，冷水机组,小型冷水机,,制冷设备,制冷机,开放式冷水机组,螺杆冷水机组,风冷式，北京冰水机,北京制冷机,九州同诚顿汉布什油截止阀，冷水机,冷水机,河北印刷冷水机,电镀冷水机,食品冷冻机，水冷机,低温冷水机,冷热一体机，pcb冷水机,分体式冷水机组,风冷分体式冷水机，冷水机组,冷冻机组，制冷机组，精密冷水机,风冷式冷水机，水冷式冷水机,天津冷水机，模温机，河北冷水机，水冷却循环设备，螺杆冷水机组，螺杆机，螺杆冷水机，水冷式冷水机。日立、三菱、开利、大金、东元、约克、特灵、麦克维尔、顿汉布什、美的、格力、志高等品牌的水冷柜机、水冷螺杆机、风冷柜机、风冷螺杆机、活塞式、离心式等各种中央空调机组及制冷设备。 活塞式冷水机组就是把实现制冷循环所需的活塞式制冷压缩机、辅助设备及附件紧凑地组装在一起的专供等品牌的螺杆机、活塞机、离心式水冷机组、风冷热泵机组及溴化锂中央空调回收,等空调用制冷技术属于普通制冷范围,主要包括活塞式冷水机组、螺杆式冷水机组、离心式冷水机组、溴化锂吸收式冷热水机组,压力越低。
