电机各种启动方式的优缺点和大功率PK

启动电动机的方式有很多，包括直接启动，自动耦合减压启动，Y-Δ降压启动，软启动器启动，逆变器启动等，它们之间有什么区别？ ？

直接启动（全压启动）

直接启动是通过开关或接触器将电动机的定子绕组直接连接到电源，并以电动机的额定电压启动. 当电网容量和负载均允许全电压直接启动时，可以考虑全电压直接启动.

其优点是操作和控制方便，维护简单并且相对经济. 它主要用于启动低功率电动机. 从节能的角度来看，大于11kw的电动机不适合这种方法.

直接启动电流很大，因此通常用于功率小于15KW的电动机，或者在电源和电源部门允许的情况下放宽电动机的功率范围. 是否可以直接启动取决于电动机功率与变压器容量的比率. 当有一个独立的变压器，并且电动机要频繁启动时，电动机的功率通常小于变压器容量的20％. 如果您不需要频繁启动，则该值可以为30％. 如果直接连接到电力公司的电网，并且没有独立的变压器，则根据以下公式进行估算:

自动开始减压

自动减压启动是笼式感应电动机（也称为异步电动机）的启动方法之一. 它具有电路结构紧凑的优点，并且不受电动机绕组的接线方法的限制. 还可以根据允许的起动电流和所需的起动转矩选择不同的变压器电压抽头，因此适用于大容量电动机.

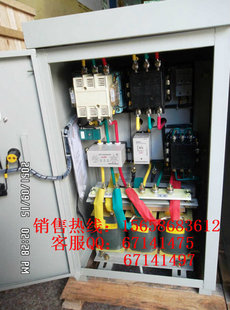

图1自动耦合减压开始

工作原理如图1所示: 启动电动机时，将工具手柄推至初始位置. 此时，三相交流电源通过自耦变压器连接到电动机. 启动完成后，将刀柄拉至操作位置以切断自耦变压器，使电动机直接连接至三相电源，电动机便会正常运行. 此时，吸引线圈KV被电吸引，并且刀架通过连动机构被保持在运行位置. 停止后，只需按SB按钮即可.

自动变压器的次级绕组配有多个抽头，可以输出不同的电压. 通常，自耦变压器的二次电压为一次电压的40％，65％，80％等，可以根据启动转矩进行选择.

此启动方法是定子串电阻或电抗器中的降压启动方法. 此方法仅适用于空载或轻载启动的情况.

星三角开始（Y-△）

对于具有三角形连接的正常连接的定子绕组的鼠笼式异步电动机，如果定子绕组在启动时以星形连接并且在启动后以三角形连接，则可以减小启动电流它对电网的影响. 这种启动方法称为星三角减压启动，或简称为星三角启动（Y-Δ启动）.

使用星三角启动时，根据三角形连接方法直接启动时的启动电流仅为启动电流的1/3. 如果直接启动时的启动电流为6〜7Ie，则星形三角形启动时的启动电流仅为2〜2.3倍. 这意味着当使用星三角启动时，根据三角连接，启动扭矩也将减小为原始直接启动的1/3.

适用于空载或轻载启动. 与任何其他减压起动器相比，其结构最简单，价格最便宜. 另外，星形-三角形启动方法具有另一个优点，即，当负载轻时，电动机可以星形连接运行. 此时，可以使额定转矩和负载匹配，从而提高电动机效率并节省功耗.

由于星形-三角形连接需要从星形连接转换为三角形连接，并且在转换过程中需要断开电源，因此这种启动方法具有短而大的浪涌电流. 我国的标准规定，额定电压为380V的4KW及以上的电动机，其绕组连接方式为△，因此可以使用星形三角形起动符合国标的380V以上的4KW的低压电动机.

软启动

软启动在控制电路中使用软启动器. 软起动器的英文名称为soft starter，主要由三个相对的并联晶闸管及其串联在电源和电动机之间的电子控制电路组成. 使用软启动时，晶闸管的输出电压逐渐增加，电动机逐渐加速. 晶闸管完全导通后，电动机进入额定工作状态. 软启动具有启动平稳，启动电流低的特点.

这是利用晶闸管的移相调压原理来实现电动机的调压启动，主要用于电动机的启动控制. 起始效果好，但成本高. 由于使用可控硅元件，可控硅的谐波干扰比较大，对电网有一定的影响. 此外，电网的波动还将影响晶闸管组件的导通，尤其是在同一电网中有多个晶闸管器件时. 因此，晶闸管元件的故障率较高，因为它涉及电力电子技术，因此对维修技术人员的要求也较高.

频率转换开始

变频器是现代电机控制领域技术含量最高，控制功能最齐全，控制效果最好的电机控制装置. 它通过更改电网频率来调整电动机速度和转矩. 由于涉及电力电子技术和微机技术，因此成本高，对维修技术人员的要求也高. 因此，它主要用于需要速度调节和速度控制的区域. 变频器通常用于需要调速的场合. 逆变器的输出不仅改变电压，而且改变频率. 变频器通过改变频率来启动电动机老式手动自耦减压起动，并且可以在没有浪涌电流的情况下启动负载. 使用变频调速可以节省大量能源. 缺点是成本高. 在空调水泵变频应用中，变频供水，变频启动非常普遍.

压敏电阻启动

特殊的液体电阻插入电动机的定子电路中. 电阻在电动机启动时自动输入. 电阻值在预定的启动时间内无级减小，并在电阻值几乎为0时被切断，从而使主机电流和电动机速度无级且平稳地变化，从而电动机可以均匀地上升并顺利开始. 高压电动机有很多应用.

不同启动方法的比较

在同时允许电网和负载的情况下，应立即启动电动机，因为它易于操作和控制，并且更经济.

自动减压启动通常用于启动更大容量的鼠笼式异步电动机. 尽管自动减压启动是一种老式的启动装置，但使用多抽头自耦变压器减压可以适应各种负载启动的需要，可以获得更大的启动扭矩，而且由于它的应用，它也得到了广泛的应用. 配备了热继电器和低压脱扣器，具有完善的过载和失压保护功能.

星三角启动模式具有良好的电流特性和较差的转矩特性，因此仅适用于空载或轻载启动情况，但这种方法结构最简单，价格最便宜，可以节省轻载运行时的功耗.

上面提到的这些启动方法都属于逐步减压启动，具有明显的缺点，即在启动过程中会产生二次浪涌电流.

减压启动，软启动和变频启动的优缺点比较

减压启动，常见的是星三角启动，缺点是启动转矩小，只适合空载或轻载启动. 优点是价格便宜.

软启动，可以设置启动时间和启动初始转矩，以实现设备的软启动和软停止，并且可以限制启动电流，价格适中.

频率转换启动，可以按照设定的时间平稳启动，并让设备以设定的频率运行，价格较高.

软启动和传统减压启动方法之间的区别是:

①无浪涌电流. 当软启动器启动电动机时，通过逐渐增加晶闸管的导通角，电动机的启动电流从零线性增加到设定值. 对电机无影响，提高了供电可靠性，启动平稳，降低了对负载机械的冲击扭矩老式手动自耦减压起动，延长了机器的使用寿命.

②具有软停止功能，即平稳的减速和逐渐停机. 它可以克服瞬时停电和停电的缺点，减少对重型机械的影响，避免高架供水系统的水锤效应，减少设备损坏.

③启动参数可调，可以根据负载条件和电网继电保护特性进行选择，并可以无级调节到最佳启动电流.

请注意，软起动器和逆变器是两种完全不同的产品.

在需要调速的地方使用变频器. 它的输出不仅改变电压，而且改变频率. 软启动器实际上是一个稳压器. 电动机启动后，输出只会改变电压，而不会改变频率.

逆变器具有软启动器的所有功能，但是其价格比软启动器昂贵得多，并且其结构也更加复杂.

软启动，变频器和减压启动的综合分析

1. 价格问题

自然地，逆变器是最昂贵的，Y-Δ的自动耦合减压启动相对便宜. 对于投资少的项目，经济学将成为首选；

2. 可控的问题

Y-Δ，自动耦合减压开始很简单，但是只是开始. 但是，在高度自动化的情况下，即使它很软，估计也会减少使用. 而且电动机是由变频器控制的，包括速度，电压等远不及减压启动和软启动. 因此，逆变器是或高度自动化生产线的首选.

3. 网络通讯

逆变器本身可以通过其自己的集成或扩展通信端口实现网络监控. 软启动还可以进行一些监视，但是减压启动和软启动也无法对电动机进行实时监视.

4. 维护方面

由于Y-Δ和自动耦合减压开始相对简单，因此自然保持也最容易. 如果未选择逆变器，则将直接选择Y-Δ或自动耦合减压开始.

5. 逆变器可以完成电动机的软启动和软停止，因此在负载较大的情况下，Y-Δ，自动减压启动或软启动无法与逆变器相提并论.
