解决方案：单片机：矩阵键盘和LCD1602

电脑杂谈　发布时间：2020-11-27 13:01:00　来源：网络整理

矩阵键盘控制lcd1602_矩阵键盘控制lcd1602

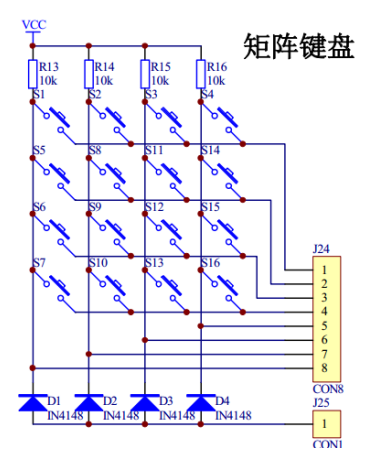

一、矩阵键盘

矩阵键盘控制lcd1602

1、检测击键的方法：

（[1）首先将所有1-4设置为低电平，将5-8设置为高电平。按下按钮时，将下拉5-8中的某个点。

（2）然后将位置1-4之一设置为0，将其他位置1设置为1，并观察相应的返回值以确定按下了哪个按钮。

2、对应程序

unsigned char bsp_mkeyscan()
{
    unsigned char keyvalue = 0x99;
	KEYPORT = 0xF0;
	if (KEYPORT != 0xF0)
	{
		KEYPORT = 0xFE;
		if (KEYPORT != 0xFE)
		{
			keyvalue = KEYPORT;
			while(keyvalue == KEYPORT)bsp_segb();;
		}
		KEYPORT = 0xFD;
		if (KEYPORT != 0xFD)
		{
			keyvalue = KEYPORT;
			while(keyvalue == KEYPORT)bsp_segb();;
		}
		KEYPORT = 0xFB;
		if (KEYPORT != 0xFB)
		{
			keyvalue = KEYPORT;
			while(keyvalue == KEYPORT)bsp_segb();;
		}
		KEYPORT = 0xF7;
		if (KEYPORT != 0xF7)
		{
			keyvalue = KEYPORT;
			while(keyvalue == KEYPORT)bsp_segb();;
		}
	}
	return keyvalue; //根据keyvalue的值即可以确定按下的键
}

二、LCD1602

1、 LCD原理

LCD（液晶显示器）：液晶显示器的缩写，是一种无源显示器，即液晶本身不发光，但具有在处理液晶后改变光的方向的特性，以及在白色背景上实现黑色字符或在黑色背景上以白色显示的目的。

液晶显示器具有功耗低，抗干扰能力强的优点，广泛应用于仪器仪表和控制系统。

2、 LCD分类

根据排列形状分为字段类型，点矩阵字符类型和点矩阵图形。

矩阵键盘控制lcd1602_矩阵键盘控制lcd1602

字段类型

广泛用于电子表，数字表和计算器。

点矩阵字符类型

显示字母，数字和符号。它由5×7或5×4点矩阵组成，广泛用于单片机应用系统中。

点矩阵图形类型

在笔记本电脑和彩色电视等设备中。

1602 LCD也称为1602字符LCD。这是一种点矩阵液晶模块，专门用于显示字母，数字，符号等。它由几个5X7或5X11点矩阵字符位组成，每个点矩阵字符位都可以显示一个字符。在每个位之间有一个点距，在每行之间也有一个间隙，这在字符间距和行间距中起作用。

1602LCD表示显示内容为16X2，即可以显示两行，每行显示16个字符。

3、LCD1602的引脚

矩阵键盘控制lcd1602

针1接地

引脚2已连接到5V正电源

第三引脚VL是液晶显示器的对比度调节端子。当连接正电源时，对比度最弱，而在接地时对比度最高。当对比度太高时，将产生“重影”。使用时，您可以通过10K电位器调整对比度。

矩阵键盘控制lcd1602_矩阵键盘控制lcd1602

引脚4：RS是寄存器选择，数据寄存器选择为高电平，指令寄存器选择为低电平。

引脚5：R / W是读写信号线，高电平时为读操作，低电平时为写操作。当RS和R / W都处于低电平时，您可以编写命令或显示地址。当RS为低电平时，R / W为高电平。可以读取忙音。当RS为高电平时，R / W为低电平。可以写数据。

引脚6：端点E为使能端。当E端从高电平变为低电平时，LCD模块执行命令。

引脚7至14：D0至D7是8位双向数据线。

引脚15：背光的正极。

引脚16：背光的负极。

4、显示地址映射

第一行的第一个地址是：80H

第二行的第一个地址是：C0H

5、字符生成存储器

在LCD模块的初始化中，必须首先设置显示模式。当LCD模块显示字符时，光标将自动向右移动而无需人工干预。每次输入指令之前，都要判断LCD模块是否处于繁忙状态。

1602 LCD模块内部的字符生成存储器（CGROM）已存储128种不同的点矩阵字符图形。这些字符包括：阿拉伯数字，英文字母的大写和小写字母，常用符号等，每个字符都有一个固定代码（ASCII字符集字体），例如，大写英文字母“ A”的代码为01000001B（ 41H）。显示时，模块在地址41H中显示点矩阵字符，我们可以看到字母“ A”

6、LCD命令说明

矩阵键盘控制lcd1602_矩阵键盘控制lcd1602
