SCM 4×4矩阵键盘设计方案

1. 设计原理

本文引用地址:

（1）如图14.2所示，使用微控制器的并行端口P3连接4×4矩阵键盘单片机矩阵键盘课程设计报告，并使用微控制器的P3.0-P3.3引脚作为输入线， P3.4- P3.7的每个引脚都用作输出线，数字管上显示每个按钮“ 0-F”的序列号.

（2）键盘中相应键的序号排列如图14.1所示.

2. 参考电路

620）this.width = 620;' alt ='4×4矩阵键盘识别电路原理图'/>

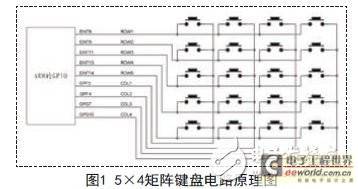

图14.2 4×4矩阵键盘识别电路原理图

3. 电路硬件说明

（1）在“单芯片计算机系统”区域中单片机矩阵键盘课程设计报告，通过8将单片机的P3.0-P3.7端口连接到“ 4×4矩阵键盘”区域中的M1-M4. -link拨号开关JP3，在N1-N4端口上.

（2）在“单片机系统”区域中，将MCU的P0.0-P0.7端口连接到“静态数字显示模块”区域中的任何ah端口；要求: P0.0对应于a，P0.1对应于b，...，P0.7对应于h.

4. 程序设计内容

（1）4×4矩阵键盘识别处理.

（2）每个按钮都有其行值和列值. 行值和列值的组合是识别按钮的代码. 矩阵的行和列线分别通过两个并行接口与CPU通信. 键盘的一端（列线）通过一个电阻连接到VCC，并通过程序输出数字“ 0”来实现接地. 键盘处理程序的任务是确定是否按下了某个键，确定按下了哪个键以及该键的功能是什么？当钥匙闭合或断开时，它也消除了抖动. 在两个并行端口中，一个输出扫描代码以使按键逐行动态接地. 另一个并行端口输入键状态，并且行扫描值和反馈信号形成用于识别键的键代码. 通过软件检查表格以了解关键状态功能.

5. 程序流程图（如图14.3所示）
