H13模具钢的详细信息和性能参数

H13是热作模具钢，符合GB / T1299-2000标准. 统一数字代码T20502;等级4Cr5MoSiV1.

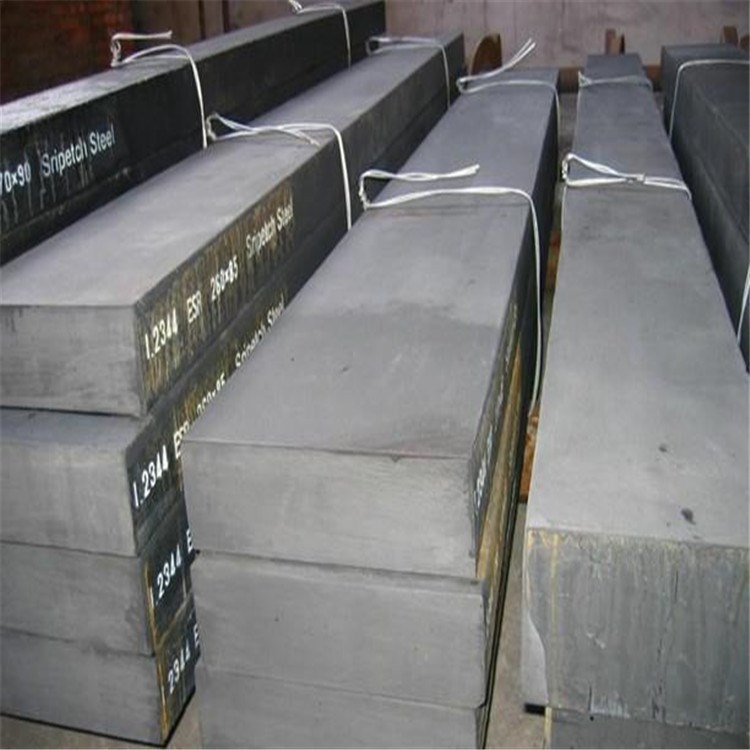

H13大板

特点: 组织细化，抗热裂性，高热强度和冲击强度，耐高温耐磨性，可用于表面氮化，抛光度高h13模具钢对应品牌h13模具钢对应品牌，易切割.

用途: 该钢广泛用于制造铝，铜及其合金的热挤压模，心轴，锻造锤，锻压模和压铸模.

热处理

淬火: 790度+ 15度预热

1000度（盐浴）或1010度（炉控气氛）+-6度加热

保温5〜15分钟风冷

温度退火，在50度+ -6度下进行热处理；

电渣重载钢，钢具有较高的淬透性和抗热裂性，钢中的碳和钒含量较高，耐磨性好，韧性相对较弱，并具有良好的耐热性. 高温下的硬度，高耐磨性和韧性，优异的综合机械性能和高回火稳定性.

硬度分析

钢中的碳含量决定了硬化钢基体的硬度. 根据钢中碳含量与淬火钢硬度之间的关系，H13模具钢的淬火硬度约为55HRC. 对于工具钢，钢中的一部分碳进入钢基质并引起固溶强化. 碳的另一部分将与合金元素的碳化物形成元素结合以形成合金碳化物. 对于热作模具钢，要求在回火期间使这种合金碳化物分散并沉淀在淬火的马氏体基体上，以产生两种硬化碳化合物的均匀分布和回火马氏体的结构. 这表明钢中的C含量不能太低. 原始地址:

本文来自电脑杂谈，转载请注明本文网址：
https://www.pc-fly.com/a/shouji/article-264146-1.html
