家用电器电话的工作原理和电路设计

本文介绍的HT-97LD电子遥控器与同一本地线路上的普通电话并联. 您可以在任何地方使用固定电话或移动电话拨打电话号码，以远程操作各种电器. 其主要特点是: 1. DTMF双音解码具有高度的可靠性，抗干扰性，不受传输距离的限制，并适应当前电话和移动电话的工作方式； 2.检测到电话铃响次数超过4次后，密码识别电路开始工作，不影响正常的电话接收； 3.限时密码控制: 操作员无法在10秒内正确输入密码，自动关闭； 4.，输入了错误的密码后立即关闭: 操作员输入了非密码，立即关闭； 5，音乐返回: 操作成功后，打开或关闭受控继电器时，会向操作员返回不同的开机或关闭音乐，可以据此正确判断工作效果； 6.内置交流电源，为解码和控制电路供电，在静态下不消耗线路电流，不会对电话的正常使用造成不利影响； 7.打开本机可以合理地连接到农村或校园的公共广播系统，并且可以使用电话或移动电话远程打开扬声器以在任何地方播报； 8.添加一个中间继电器以扩大负载能力，可广泛用于工矿企业为水泵等电力系统进行远程控制和遥测.

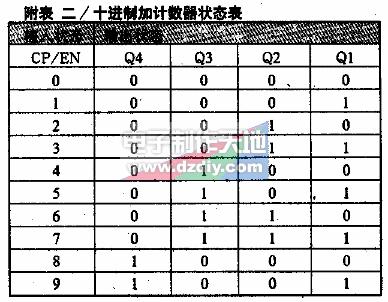

4位二进制/十进制同步递增计数器CD4518功能简介: CD4518包含2组4位二进制/十进制同步递增计数器，引脚功能如图1所示，计数器的输出状态如表1所示. 附表. 每组计数器都有两个时钟输入端子CP和EN. 如果由时钟的上升沿触发，则从CP端子输入信号，并且EN为高电势“ 1”. 如果由时钟的下降沿触发，则从EN端子输入信号，并且CP为低电势“ 0”. 当清除端子Cr设置为“ 1”时，计数器的每个输出端子为“ 0”.

整个机器电路的工作原理如图2所示: 它由直流电源，铃声检测，双音频解码，密码检测，输出负载控制和音乐返回等电路组成.

电源电路: 220V市电通过变压器T次级，VD15〜VD18桥式整流，C8滤波器，继电器K1和光电耦合器N1的直流电源输出13V交流低压. 解码电路N2等集成电路的电源. 电流受R8限制，并在调节VD14之后提供.

电话铃音检测电路: L1，L2输入端子与电话的本地呼叫输入线并联连接. 当没有来电时，开关管VT1和VT2处于截止状态. 当有电话打进来时，与本机并联的电话机振铃，铃声采样电路R9和C9接通，并且振铃电流由光电耦合器N1控制，以控制4位二进制/十进制同步加计数器N5A（CD4518）随身携带. 如表1所示: CD4518的输出端子Q1〜Q4由输入脉冲控制. 当输入第一个脉冲时，Q1从“ 0”变为“ 1”. 当输入第二脉冲时，Q1从“ 1”变为“ 0”，Q2从“ 0”变为“ 1”；当输入第三脉冲时，Q1从“ 0”变为“ 1”，Q2保持为“ 1”. 当输入第四个脉冲时，Q1和Q2都从“ 1”改变

更改为“ 0”，Q3从“ 0”更改为“ 1”. N5A相关电路与CD4518的上述功能配合使用，根据本地通话时的振铃1秒和停止5秒的特性对铃声进行计数. 第一次振铃时，光电耦合器N1（4N25）内部的光敏晶体管导通. 引脚4输出的正电压由R12和C10集成，并控制N5A的1CP端子，以便N5A的输出端子1Q1从“ 0”变为“ 1”，1Q1的高电平转换由C11耦合. ，并且VD24打开以使VT3打开，C10放电，并且1CP复位为“ 0”；以相同的方式，当N1和R12第二次和第三次响铃时，C10再次被充电远程手机遥控控制家电原理，并且N5A的1Q2和1Q1的电平跳变从C12变为C12. 与C11耦合，VD23和VD24导通，VT3导通，C10放电，并形成第二和第三CP计数脉冲. 在第四次振铃时，1Q3从“ 0”变为“ 1”，RS触发器N4D（CD4043）触发，其10引脚Q从“ 0”变为“ 1”，VD21使开关晶体管VT2和VT1截止双音频解码电路N2连接到电话线，并且操作员可以立即输入用于远程控制的密码. 在RS触发器N4D翻转之后，其输出端子Q的高电平通过定时电阻器R29对定时电容器C13充电. 如果操作员无法正确输入密码大约10秒钟，则C13上的电压将使N4D的R端子变高. N4D会自动翻转，输出Q会重置为零，开关晶体管VT2和VT1会从打开状态关闭，双音频解码电路会关闭.

双音频解码和密码检测电路: 在环形电流检测电路接通开关晶体管VT2和VT1之后，N2（MT8870）将输入的TDMF双音频代码解码为二进制代码，而N3（CD4028）将解码将二进制代码转换为十进制代码.

RS触发N4A〜N4C组成一个数字检测电路: 本机的数字由四位数字组成，第一位数字为飞行员代码“ J”，最后三位数字为密码ABE. 引导代码是除三位数密码外的任何数字“ 0-9”，它连接到“ J1〜J7”触点，并且第一组RS触发器N4A的置“ 1”输入S1由控制二极管VD7〜VD13.

例如，如果本机的指导代码为“ 9”，密码为“ 628”，则电路中的三个代码点“ J1”和“ A”，“ B”和“ C”已连接到N3的第5脚. “ 9”，第7引脚“ 6”，第2引脚“ 2”和第9引脚“ 8”，当远程控制操作员按下第一位数字“ 9”时，N3的第5引脚变为高电平“ 1”，VD7使S1当N4A的“ 1”，4Q1为“ 1”，N4B和N4C的输出4Q2和4Q3由S2和S3依次控制为“ 1”时，电容器C19的两端都为高电平，密码识别电路处于刷新等待状态. 当操作员依次输入密码“ 628”，RS触发器N4A至N4C的“ 0”时，输入端子R1至R3依次为“ 1”，输出端子4Q1至4Q3依次为“ 0”然后电容器C19的电位跳变使4位二进制/十进制同步向上计数器NSB的计数脉冲输入端子2EN从“ 1”变为“ 0”，N5B的第三个引脚2Q1从“ 0”变为到“ 1”，并且负载控制管VT7打开. 如果代码编号或序列不正确，则代码识别电路将无法工作. 在实际应用中，除密码“ 625”外，所有7个数字都可以按任意顺序连接到J1〜J7. 当操作员在输入密码的过程中误按除“ 628”以外的任何数字时，N4A将输入端子S1设置为“ 1”为“ 1”，将N4A〜N4C输出端子Q1〜Q3设置为“ 1”，则密码识别该过程立即被中断.

该设计与上述N4D密码计时电路配合使用，可以有效防止恶意连续输入和更改号码以获得密码.

输出负载控制和音乐返回电路

操作员输入正确的密码，N5B输出端子2Q1变为“ 1”，通过R28打开VT7，闭合继电器K1，其触点K1-1连接到外部负载.

由电解电容器C17输出的正脉冲VD28和R20接通开关管VT5，八音音乐电影KD254发出由其6针控制的“启动音乐”，该声音被VT4放大并输出，然后通过R36和VT1传输到电话. 操作员可以听到清晰的返回音乐. 在音乐返回期间，来自C17的VD22的放电电荷使开关管VT1和VT2保持连续导通，以防止由于定时电路N4D的复位而使VT1和VT2截止. C17放电后，VT1和VT2关闭，本地电话线断开，但2Q1保持高电平，并且负载电路继续处于断开状态. 同时，如果有呼入电话，只要没有拨打正确的密码，2Q1将保持在“ 1”状态，这不会影响并行电话的正常运行.

如果远程控制操作员想要关闭受控负载，则只需重复上述操作过程: 依次输入正确的密码后，密码识别电路会将4Q3从“ 1”更改为“ 0”， C19将使N5B再次携带，并且输出端子“ 2Q1”“

从“ 1”到“ 0”，VT7断开，外部负载关闭，“ 2Q2”从“ 0”变为“ 1”，开关管VT6通过R19接通远程手机遥控控制家电原理，并且八音音乐电影KD254由其7发送. 由脚控制的“关机音乐”被传输回电话线. 在打开和关闭时设置不同的返回音乐可以使操作员了解受控状态并防止盲目操作. 点击图片放大

在返回音乐期间，VD32保持开关管VT1和VT2处于打开状态. 2Q2接通后，定时电阻器R23给定时电容器C18充电. 播放音乐后，C18上的充电电平使N5B清除端子2Cr的电平通过R24从“ 0”上升到“ 1”，N5B复位为零，2Q2从“ 1”变为“ 0”，并且电气控制过程结束.

VD1〜VD4是极性校正二极管，在连接过程中无需区分L1和L2的正极和负极. 当连接本地电话线时，VD36和R31提供必要的电流消耗路径（否则，当环路电流太小时，电信局内部的计算机将自动关闭线路）. 刚打开电源时，C20和VD31等会强制N5B清除. 发光二极管VD37，VD38等指示现场工作状态，而VD25，VD26等为N6提供工作电源.

选择继电器触点的触点电流以控制具有不同要求的外部负载. 如果要连接更大的负载，可以连接一个中间继电器，以用于工矿企业远程控制泵和其他大型电器.

如果使用K1-1触点控制农村，工业和采矿或校园中公共广播系统的电源，并且图1电路中的VD22更改为N5B输出端子2Q1，则该机器第一次接通电源后，将不再自动关闭. 断开电话线，这时，通过RC网络将VT1的输出信号连接到放大器的线路输入端. 然后，远程控制操作员可以对自己的电话或手机讲话以实现远程控制广播（请注意，在广播之后，按密码可以及时关闭.
