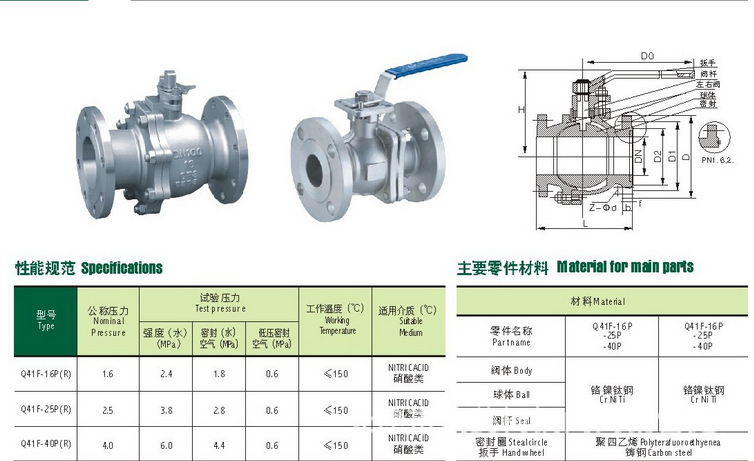

法兰螺纹和焊接金属球阀

否. Ⅲ-18API 608—95（美国石油协会标准）金属球阀，其法兰，螺纹和焊接接头按国外阀门标准编制. 姚伟，中国通用机械阀门行业协会阀门技术王崇书译. 信息网络购买者注意事项1.如果购买者需要与本标准不同的金属球阀，则应在订单上注明不同的要求. 2.如果不反对该标准，则仅需在订单上注明对API 608的引用，并解释以下2.1条款. 如有必要，还应解释2.2中的规定. 2.1订单上要注意的项目阀门规格（请参阅第1.1节）. b. 级别（请参阅第1.3节）. C. 终端连接类型（请参阅第1.1节）. d. 结构材料，包括座椅材料（请参阅第3.3和5节）. e. 阀通道尺寸（选择全径，规则孔或缩径，请参见第3.4节. 请注意，常规孔和缩径阀比全径阀轻）. F. 驱动器类型. 2.2选择项目防静电要求（请参阅第3.3节和说明6）. b. 锁定机构（请参阅第4.5.10节）. C. 螺栓连接（请参阅第5.4节）. d. 买方检查（如有必要）（请参阅第6.1.1节和说明3）. e. 指定的外部涂料（请参阅第7.1节）. F. 如有必要，出口包装（请参阅第7.5.2节）. G. 推荐的备用零件（请参阅第7.6节）.

h. 防止体腔过压的设备（请参阅ASME B16.34，第2.3.3节）. 3.与API 598相关的附加条款应包括说明，包括附加检查，买方检查的范围，检查员的地址以及可选的高压密封试验. 4.对于需要耐火性测试的阀门，购买者应表明其符合API 607的当前版本. 5.该标准确定了阀座的最小压力-温度额定值法兰连接固定球阀，适用于打开和关闭的阀门. 如果该阀用于节流阀，则用户应咨询制造商. 用户还应注意，在输送介质工作条件下的压力-温度额定值可能会影响阀座材料的性能. 6.当阀杆和阀体之间或阀杆，阀体和球体之间有防静电要求时，买方应解释. 如果需要此要求，请参见第4.4节以了解所需的电阻. 7.当输送的介质腐蚀基材时，购买者应注意使用带涂层的球和阀杆. 8.本标准仅包括实心球阀，而本标准不包括空心球阀（参见4.7节）. 212¼范围…………………………………………………………………………（1）参考标准…………………… …………………………（1）（1）（1）（1）（2）（2）（2）（2）（2）（4） （4）（5）（5）（5）（5）（5）（5）（6）（6）（6）（6）（6）（6）（6）（6）（6）（7） ）（7）（7）（7）（7）（7）（7）（7）（2）（3）（6）（4）（4）3压力-温度额定值...……………… ……………………………………………………3.1阀门额定值………………………………………………………………………… ……3.21.1本标准适用于公称直径为1 2到12英寸（NPS 1 2到NPS 12）且公称直径比为1的对焊连接或法兰连接2 〜2英寸（NPS 1 2〜NPS 2）螺纹连接或承插焊连接，符合ASME B36.10公称管径法兰连接固定球阀，并用作金属球阀的开闭.

1.2本标准包括对金属球阀的附加要求，其余部分完全符合ASME B16.34标准级别的要求. 1.3本标准适用于150磅级（即标准等级）和300磅级的法兰和对焊阀门，以及150、300和600磅级的螺纹和承插焊连接的阀门. 1.4浮动球阀零件的术语如图1所示，固定球阀零件的术语如图2所示. 图1和图2仅用于说明阀的基本结构，以及满足该要求的其他图形. 也可以使用本标准的要求. 2.参考标准以下标准和规范的当前或修订版本中的相关范围构成本标准的一部分. API598阀门607 rpm的检查和测试1 4周软密封阀门耐火性测试ASME 1 B1.1统一的标准英制螺纹（UN和UNR螺纹轮廓）B1.12 5类过盈配合螺纹B16.5管道法兰和法兰配件B16.10阀门的结构长度B16.20管道法兰的金属垫片-环形连接螺旋缠绕和内部夹具金属B16.25对接焊接端B16.34法兰连接，螺纹连接和焊接连接阀B18.2.2方螺母和六角螺母B36.10M焊接和轧制无缝钢管MSS 2SP─91阀门3的手动操作指南. 压力-温度等级3.1阀门的额定值阀门压力-温度的等级应小于壳体的等级或阀座的等级.

3.2壳体额定值’阀壳体压力-温度额定值应为ASME B16.34中列出的磅级壳体材料额定值（壳体的定义和壳体材料的说明请参见5.1）. 1 2美国机械工程师学会，纽约10017，第47街345号，纽约. 美国阀门和管件制造商标准化协会，弗吉尼亚州22180. 维也纳. N. E.，公园大道127号. ─1─图1典型的浮球阀结构（单件式球阀说明）3.3阀座等级表1列出了聚四氟乙烯（PTFE）和增强型聚四氟乙烯阀座的最小额定值. 表中列出的值. 表中未列出的材料的座椅等级应由买方和制造商协商确定. 设计4.设计4.1概述按照本标准制造的阀门应符合ASME B16.34的要求和本标准规定的附加要求. 4.2阀体4.2.1阀体壁厚应符合ASME B16.34的要求. 4.2.2法兰连接阀的结构长度和对焊阀的结构长度应符合ASME B16.10的规定. 4.2.3端部法兰的尺寸和法兰端面的粗糙度应符合ASME B16.5的规定. 4.2.4对接焊端应符合ASME B16.25的要求. 4.3阀门通道尺寸全直径，规则孔口和直径减小的阀门应具有可通过表2中所列尺寸的气缸的流道.

─2─图2典型的固定球阀结构的两个示例（用分流球阀解释）─5－表1最低阀座压力-温度额定值（磅/平方英寸，表压）PTFEa阀座增强型PTFEa阀座椅浮动球固定球浮动球固定球NPS≤22 6 NPS> 2NPS≤22 6 NPS> 2 -20〜100b 1000 740 285 740 1100 740 285 740 150 825 610 235 610 925 625 240 625 200 660 485 190 485 760 515 200 515 250 500 355 140 355 575 400 155 400 300 325 230 90 230 420 275 110 275 350 170 100 40 100 250 125 50 125400───80 50 20 50注意: 对于给定的压力水平，阀座压力-温度额定值不应超过ASME B16.34中给出的壳体额定值. a b铁氟龙. 请向制造商咨询阀座的最低设计温度额定值. 表2通道可通过的最小圆柱直径（英寸）公称直径全直径规则孔缩小NPS 1 0.44 0.31 NA 2 3 0.69 0.47 NA 4 1 0.94 0.69 0.56 1 14 1.19 0.88 0.71 1.44 1.06 0.91 1 12 2 1.94 1.44 1.19 3 2.94 2.19 1.94 4 3.94 2.94 2.44 6 5.94 3.94 2.94 8 7.94 5.94 3.94 10 9.88 7.31 5.94 12 11.88 8.94 7.94注意: NA =不适用.
