电气常用符号及二次接线图识别

教学难点：绘制二次接线图的方法和原则；

教学方法：

1、讲解法；

2、图示法；

3、多媒体。

教学用具：多媒体硬件、图形符号表、挂图（二次图纸）。电流互感器电气符号

教学过程：引入课题

一、 发电厂、变电站一次设备和二次设备的分类

废旧金属:各种型号电缆、电线、高低压开关、变压器(配电设备)、减速器、空压机、废旧冷冻设备、各种车床、锅炉、扶梯、各种型号气罐、油罐、行车、各种型号废旧电池、电瓶空调回收，电缆，电线，厂房设备，机械设备，厂矿设备等一切废旧物质。电缆回收：电缆、电线、二手电缆回收、电缆线回收、废电线、废电缆线、电源线、网络线、光伏电缆、通信电缆线、地下电缆线、电缆头、电缆铜、厂线回收、交联电缆回收、高压电缆线回收、变压器电缆线、报废电缆线、工地电缆线、太阳牌平电线、杂线、废线、电话线、电缆回收、电器废线、机台电线、环保电机线、工厂电线头尾、叉车电源线、电子厂电线头、库存积压电缆回收等.。回收范围：废铜回收、废铝回收、电缆回收、电线电缆回收承德市丰宁满族自治县电线电缆回收电话电缆回收：电缆、电线、二手电缆回收、电缆线回收、废电线、废电缆线、电源线、网络线、宽带线、通信电缆线、地下电缆线、电缆头、电缆铜、厂线回收、电脑线回收、高压电缆线回收、变压器电缆线、报废电缆线、工地电缆线、太阳牌平电线、杂线、废线、电话线、有线电视天线、电器废线、机台电线、环保电机线、工厂电线头尾、叉车电源线、电子厂电线头、网线等。

二次设备是指对一次设备的工况进行监测、控制、调节、保护，并为运行人员提供运行工况所需要的电气设备；如：测量仪表、继电器、控制及信号器具、自动装置等。由二次设备连接在一起所构成的电路称之为二次接线或二次回路。

二、 二次回路（设备）在发电厂、变电站中担负的重要作用

二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。二次回路能对电力系统及一次设备的运行情况进行监测、控制、调节；更重要的是当一次设备发生故障时，它能迅速、有选择性的切除故障，以保障电力系统的安全运行

三、 二次接线图中国家规定的图形符号所对应的含义

见图形符号表。

四、 二次接线图的分类及各类型二次图的特点和作用

1、二次接线图可分为：

（1）、原理图；

（2）、展开图；

（3）、安装接线图；

（4）、屏面布置图（包括端子排图）。

2、各类型二次图的特点和作用：

（1）、原理图

二次回路的原理图是体现二次回路工作原理的图纸，并且是绘制展开图和安装图的基础。在原理接线图中，与二次回路有关的一次设备和一次回路，是同二次设备和二次回路画在一起的。所有的一次设备和二次设备都以整体的形式在图纸中表现出来。电流互感器电气符号因此，这种接线图的特点是能够使看图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。

（2）、展开图

展开图是以二次回路的每一个独立电源来划分单元而进行汇制的。例如：交流电流回路、交流电压回路、直流控制回路、继电保护回路、信号回路等；根据这个原则，必须将属于同一个仪表或继电器的电流线圈、电压线圈以及触点，分别画在不同的回路中。为了避免混淆，属于同一个仪表或继电器的线圈、触点等，都采用相同的文字符号。

（3）、安装接线图

3.再将绿岛风风幕机提起使背面各凸块落入安装底板顶部的安装孔内，然后拧紧螺钉，最后按电气原理图选择一种方式接线，安装工作结束。 10.3.2 施工工序： 熟悉图纸→编制设备、材料计划→盘、柜基础制作安装→盘柜及变压器 安装→各种支架制作安装→电缆桥架安装、配管→电缆敷设→校线接线→电 气设备和元件的调试→系统联动试验→模拟试验→送电运转 （电缆沟施工依 据现场情况定） 10.3.3 主要施工方法和技术要求： 10.3.3.1 施工前准备。3．评分细则一级指标 比例 二级指标 比例 台架车辆门系统安装与调试 45% 门体系统的安装 25% 门体系统的检测、调试 20% 绘图 10% 绘制电气安装底板电气设备接线图 10% 电气设备装配及系统调试 35% 操作指示单元接线 5% 电源模块接线 5% 门控器edcu接线 10% 外接线束接线 10% 系统调试 5% 职业素养 10% 设备操作规范性 4% 材料利用效率及材料损耗 2% 工具、仪器、仪表使用情况 2% 竞赛现场安全、文明情况 2% 总计 100% 2015年宁波市中职校技能大赛学生组城市轨道交通运用与检修赛项技术规范一、相关知识与技能1．与竞赛主题相关的知识。

安装接线图上设备的相对位置应与实际的安装位置相符合。若可能时应将设备的内部接线画出。见下图：

安装接线图上的设备符号

（4）、屏面布置图

二次屏的屏面布置是根据二次回路的展开图，选好所用二次设备的型号之后进行的屏面布置图是为了屏面开孔及安装设备时用的。因此屏面布置图中对设备尺寸及设备间距都按实际大小和比例精确的画出。

二次设备的布置、排列应按一定的顺序，如国家标准：在继电器屏上，一般把电流、电压继电器放在屏面的最上部，中部放置中间、时间、继电器。下部放置调试工作量较大的继电器、压板及试验部件。在控制屏上，一般把表记放置在屏的上部，光字牌、指示器、信号灯和控制开关等放置在屏的中部。

五、 二次接线图的绘制原则

原理展开图的绘制原则：

绘制二次接线图的基本原则是，将所有的二次设备元件用国家统一规定的相应图形、文字符号和数字符号表示出，期间的接线按照实际连结顺序绘出。（在阅读二次图之前，首先要掌握二次设备元件国家统一规定的图形符号、文字符号和数字符号）

二次回路标号的原则：

规则是：由15位数字或18位数字（17位数字加“x”）组成，15位纯数字没什么好说的，18位的话，可以是18位纯数字，或者17位数字加“x”。试分析（1）i、ii母线分列运行下1qs的操作条件1qf、2qes、2qs、1qes在断开位，其1qf、2qes、2qs、1qes常闭辅助触点闭合→kc1线圈通电→kc1常开触点闭合→接通1qs操作回路→对1qs分合闸i、ii母线并列运行下1qs的操作条件gbm小母线带电，2qs在合闸位→其2qs常开触点闭合→kc1线圈通电→kc1常开触点闭合→接通1qs操作回路→对1qs分合闸线路3qs的操作条件1qf、1qes、2qes、3qes在断开位，其1qf、1qes、2qes、3qes常闭辅助触点闭合→kc3线圈通电→kc3常开触点闭合→接通3qs操作回路→对3qs分合闸（4）1es、2es的操作条件1qf、1qs、2qs、3qs在断开位，其1qf、1qs、2qs、3qs常闭辅助触点闭合→接通1ds、2ds插座得电→对1qes、2qes分合闸（5）3es的操作条件3qs在断开位，其3qs常闭辅助触点闭合，输电线路上确无电压dxq的常闭触点闭合→接通3ds→对3qes分合闸八、图5-11所示，为采用“五防”闭锁系统的操作联锁回路接线。试完成下列问题：（1）简述qf就地合闸的过程及原理（涂红“就地合闸”回路）①将1bs钥匙插入，符合qf操作条件时，其触点①-②接通②将1ksh切换至“就地”位置，其触点③-④接通③将1kk旋至“合闸”位置，其触点①-②接通则此回路+km2→1q2→1bs①-②→1ksh③-④→1kk①-②→khb线圈→-km2接通。

（2）在同一回路中，若有几个相同的型号的电器时，相互间以十位数或百位数加以区别。一般交流回路采用十位数区别，如：1LH用A411、B411、11、N411；2LH用A421、B421、21、N421。直流回路采用百位数区别，如：02、102、03、103。

（3）、按等电位原则进行标号。即连与一点上的所有导线（包括连接的所有导体）标以相同的标号。

（4）、同一条回路标号时，可由左向右标号；靠正控制电源侧标以奇数，靠负控制电源侧标以偶数，以该支回路中主要降压元件（如线圈、电阻或电容）为分界。

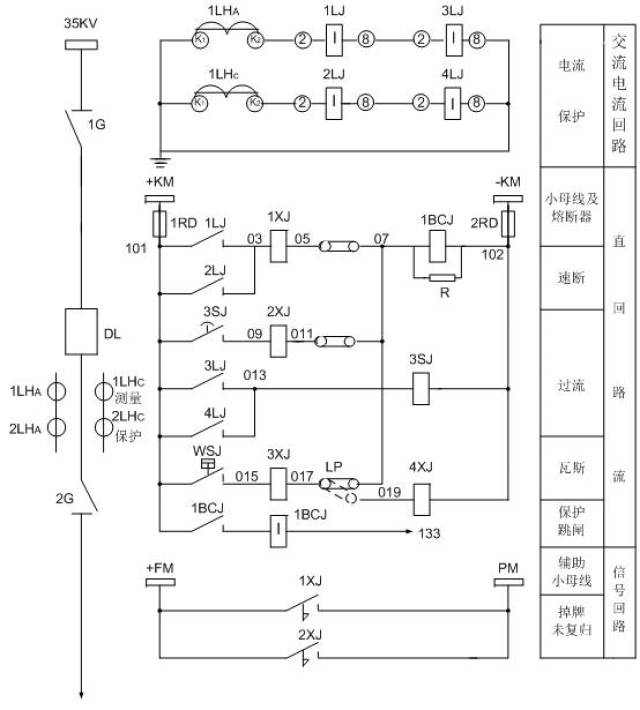

展开图的特点是接线清晰、易于阅读，便于掌握整个继电保护装置的动作过程和工作原理，特别是在复杂的继电保护装置的二次回路中，用展开图绘制，其优点更为突出。见下图。

二次展开图

安装接线图的绘制原则

在安装接线图中，二次接线通常都采用“相对标号法“。所谓相对标号法就是甲、乙两个设备需要互相连接时，在接至甲设备的导线端编写上乙设备的标号，而在接至乙设备的导线端编写上甲设备的标号，因为标号是相对应的，所以叫相对标号法。

屏面布置图的绘制原则

测温导线的布置，沿基础的高度分为表面测温点、中部测温点和根部测点，上、下、侧表面的测温点距离混凝土表面50mm，沿混凝土厚度方向按800mm左右间距布置内部测温点。 3、 依据gb50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200mm,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋算量基本方法 第一章梁 第一节框架梁 一、首跨钢筋的计算 1、上部贯通筋 。当采用岩石轨道上山布置方 式时，仍急设置上部车场、中部车场、下部 车场，其布置原则与缓倾斜煤层基本相同。

端子排的绘制原则：

在安装接线图上，端子排一般采用四格的表示方法：

第一格：表示屏内设备的文字符号及设备的接线螺钉号。

第二格：表示接线端子的序号和形式。

第三格：表示安装单位的回路编号。

第四格：表示屏内或屏顶引入设备的符号和螺钉号。

端子排的排列原则

为满足运行、检修、调试的方便，端子排的排列是遵照下列原则排列的：

1、当屏上只安装一个安装单位时，端子排应放在屏的右侧。

2、当屏上有几个安装单位时，则每一安装单位应有独立的端子排，要予留2~5个端子作为备用端子，在端子排的两端应装终端端子。

2，本产品采用两端端子接线，产品接线时l1、l2、l3端子接接触器或复合（动态可控硅）开关出线端，t1、t2、t3端子接电容器端子。处理方法：这类故障不容易判断，生产运行期间也不便于彻底检查，如果查出问题之后，处理方法就对于接线端子松动或接触不良引起的误报警可以在解除该 点联锁后进行处理，对于电缆破皮，可以在破皮处缠绕耐油密封胶带或用热缩管进行收缩包裹，若线路屏蔽线接地则需要重新接线，采取防接地措施前置器处的个压 接端子在多次压接之后，很容易出现损坏，无法压紧线缆，由于前置器整体构造的特点，端子损坏后很难修复，必须更换新的前置器，这样造成了很大的浪费，建议 在前置器与之间再增加一接线端子排，这样前置器处的压接端子只需一次将线接好，以后检查线路就在新增加的端子排处进行。3．每个端子上的接线应不超过两根接线时应防止电缆芯线受伤，接线后应仔细核对，防止直流回路短路、接地。

4、正、负电源之间，经常带正电的正电源，合闸和跳闸回路之间的端子应不相毗邻，一般需用一个空端子隔开。

端子排的排列如下图：
