中间继电器的作用和类型

中间继电器的作用和类型

中间继电器是通过控制电磁线圈的接通和断开将输入信号转换为多个输出信号或放大信号（即，增加触点容量）的继电器. 中间继电器是用于转换控制信号的中间元件. 它的输入信号是线圈的通电或断电信号，输出信号是触点的作用. 触点数量多，触点容量大，每个触点的额定电流相同.

中间继电器的主要作用是，当触点的数量或其他继电器的触点容量不足时，可以使用中间继电器来扩大其触点数量或增加触点容量以进行中间转换（传输，放大，翻转，分流，内存等）. 中间继电器触点的额定电流远大于其线圈的电流，因此可以用来放大信号. 组合多个中间继电器还可以形成用于各种逻辑运算和计数功能的电路.

中间继电器的结构和原理与交流接触器基本相同. 与接触器的主要区别在于: 接触容量的大小，普通接触器的接触容量可以通过大电流，并且允许中间继电器长时间通过. 电流不大于5A. 因此，它只能在控制电路中使用. 它通常没有主触点，因为过载能力相对较小. 因此，它使用的都是辅助触点，数量相对较大.

中间继电器主要用于次级电路保护；用于各种保护和自动控制设备中，以增加保护和控制回路中的触点容量和触点数量. 具体工作原理是将线圈安装在U型磁化器上，在磁化器上有一个电枢，在磁化器的两侧安装两排接触式单片机，在非磁化器中将电枢提起. 在运动状态下，使电枢与导向磁铁之间有一定的间隙. 当气隙之间的电磁转矩超过反作用转矩时，电枢被磁铁吸引，同时，电枢按压接触弹片以打开常闭触点并闭合常开触点. 信号传输.

中间继电器有很多类型. 主要的中间继电器分为静态集成电路型和电磁型；

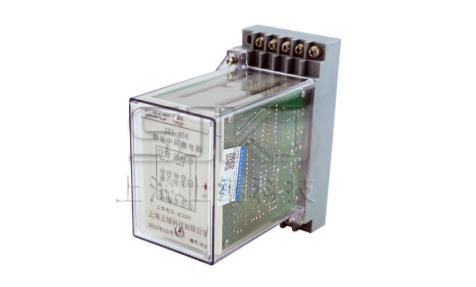

静态中间继电器:

静态集成电路型中间继电器采用集成电路原理结构，具有良好的抗振性. 它适用于各种功率继电器的保护和自动控制装置，以增加保护和控制葫芦的触点容量和触点数量. 静态中间继电器由电子元件和精密小型继电器组成. 它们是替代电力系列中间继电器的首选.

1. 静态中间继电器更加精确，防潮，防尘，连续，可靠性高，克服了电磁中间继电器由于导线太细，易折断的缺点.

2. 低功耗，低温升，无需外部大功率电阻器，易于安装和接线.

3. 继电器触点容量大，使用寿命长.

4. 继电器启动后，有发光管指示，方便现场观察.

5. 高绝缘耐压等级. 接触容量大中间继电器种类，接触电阻低.

电磁中间继电器

电磁中间继电器是一种传统的老式继电器. 只要将一定的电压施加到线圈的两端，一定的电流就会流过线圈，从而产生电磁效应，并且电磁力的吸引力将克服电枢. 复位弹簧的拉力被吸引到铁芯上，从而驱动电枢的动触头被吸引到静触头上. 当线圈断电时，电磁吸力也将消失，电枢将在弹簧的反作用力作用下返回其原始位置，从而释放动触头和原始静触头. 这拉入并释放，从而达到在电路中接通和断开的目的. 它是客户使用的惯用产品. DZ-200系列产品，例如上海商机生产的DZY-201（DC）/ DZJ-202（AC）. 多触点，也可以根据特殊客户的需求进行定制.

通常，会根据客户需要将不同的功能添加到静态和电磁中间继电器中. 下面介绍中间继电器的几种常用功能:

带延迟的中间继电器

延迟中间继电器主要用于直流或交流运行的各种保护和自动控制电路中，作为辅助继电器来增加触点数量和触点容量. 在原始中间继电器的基础上，添加了延迟功能以自由调节所需的时间范围. 根据客户要求中间继电器种类，可以分为开机延时功能和关机延时功能. 上海商机生产的DZS-17E / 302_DZS-17E / 302延时中间继电器具有延时功能.

带有中间继电器

通常是指用于电压作用和电流维持的中间继电器，通常用于整个机柜中的断路器的防跳功能. 也有用于电流动作和电压保持的中间继电器. 上海上极科技生产的DZB-115具有电流作用和电压保持能力. DZB-127是电压动作，电流保持不变.
