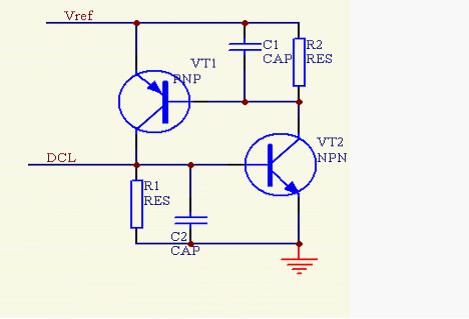

电气自锁 自锁电气控制电路原理

自锁就是当启动按钮按下后，电气动作，放开按钮后电气依然动作不会因为按钮放开而复位，互锁简单来说打个比方，两个接触器任何一个动作了都会切断另一个接触器的线圈，结果就是在同一时间内始终只有一个接触器能动作。通常控制电机正反转的接触器需要接成互锁状态。

接触器的特点——接触器一般有6个接线柱，其中3个是常开触点，2个是常闭触点，1个是线圈。当线圈通电时，所有常开触点闭合，所有常闭触点断开。

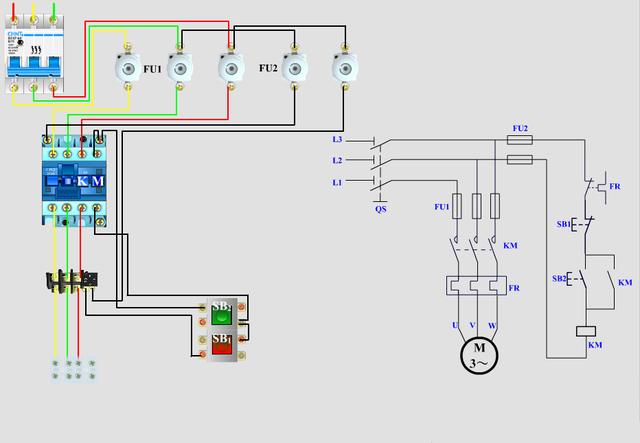

为了更方便理解，请先看电路图：

自锁

该图中，左侧为主回路，右侧为二次回路（为了方便看清，我们把主回路和二次回路连接处省略了）。此时我们只看二次回路，SB2为常开按钮，下方KM为接触器线圈，上方KM为接触器常开触点。若没有接触器的参与，即没有图中所有标有KM的地方，则SB2按下时回路通电，松开则断电（常开按钮特点，启动按钮都使用常开按钮）。因此我们接入了接触器线圈，并且把常开触点和SB2并联。由此就产生了按下SB2时线圈瞬间通电从而闭合常开触点，以保证松开SB2时回路依然有电的效果。

工作原理

1：启动。电路自锁控制电路图电机启动时，合上电源开关QS，接通整个控制电路电源。

操作者按下点动按钮sb9，接触器km6线圈得电吸合，其两副主触点闭合，电磁吸盘通入反向直流电，使工作台和工件去磁。点动控制电路，工作原理为：按下sb按钮，km线圈通电吸合，主触点闭合，电动机启动旋转。当操作人员点动启动打开泥斗按钮时，泥斗打开继电器吸合，控制接触器和打开电磁阀得电作业，当泥斗打开角度到开限位后，液压电机和电磁阀停止。

主回路中：主触头闭合使电动机接入三相交流电源启动旋转。

二次回路中：SB2按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。

需要km2线圈带电时，先按红色按钮停止，km1断开，按下黑色按钮，km2通电并自锁，km2线圈带电，串联在km1回路的km2常闭触点断开，保证km2与km1也不一样时带电。需要km2线圈带电时，先按红色按钮停止，km1断开，按下黑色按钮，km2通电并自锁，km2线圈带电，串联在km1回路的km2常闭触点断开，保证km2与km1也不同时带电。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

这种依靠接触器自身常开辅助触点而使其线圈保持通电的方式，称为接触器自锁，也叫电气自锁。这对起自锁作用的辅助常开触点称为自锁触点，这段电路称为自锁电路。

2：停止。要使电机停止工作，可按下SB1按钮，接触器KM线圈失电释放，KM主触头和辅助触头均断开，切断电动机主回路与控制回路电源，电动停止工作。

当松开SB1按钮后，SB1常闭触点在复位弹簧的作用下又闭合，虽又恢复到原来的常闭状态，但原来的KM自锁触点早已随着KM线圈断电而断开，接触器已不能再依靠自锁触点通电了。

通常，电子电路作为第一保护措施，快速熔断器只作为短路时的部分区断的保护，直流快速断路器在电子电力动作之后实现保护，过电流继电器在过载时动作。（2）控制继电器存在的缺点 控制继电器存在的缺点如作条件下进行的,容易损坏.而且继电器的触点容易产生电弧,甚至会熔在一起产生误操作,引绝大多数控制继电器都是长期磨损和疲劳工起严重的后果.再者,对一个具体使用的装有上百个继电器的设备,其控制箱将是庞大而笨重的.在全负荷运载的情况下,大的继电器将产生大量的热及噪声,同时也消耗了大量的电能.并且继电器控制系统必须是手工接线、安装,如果有简单的改动,也需要花费大量时间及人力和物力去改制、安装和调试.今天继电器已应用到家庭及工业控制的各个领域.他们比以往的产品具有更高的可靠性.但是,这也是随之带来的一些问题.。，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
