Author: chad

Mail: linczone@163.com

开发板：AT91SAM9260

内核版本：linux-2.6.30

解决办法如下：

第一步：修改board-sam9260ek.c文件

修改/arch/arm/match-at91/board-sam9260ek.c，添加如下代码：

在ek_board_init函数中添加i2c设备：

添加at91_add_device_i2c(ek_i2c_devices, ARRAY_SIZE(ek_i2c_devices));

第二步：增加RX8025文件及配置选项

参考修改linux-2.6.30/drivers/rtc/rtc-rx8581.c 增加rtc-rx8025.c。rx8025同时修改Kconfig文件与Makefile文件，将8025添加到对应文件中。

第三步：配置menuconfig

AT91SAM9260使用的是GPIO模拟I2C接口，

在devicedriver中选中【*】I2C support->I2C Hardware Bus Support->GPIO-based bitbanging I2C

在devicedriver中选中Real time clock

--- Real Time Clock
[*]   Set system time from RTC on startup and resume
(rtc0)  RTC used to set the system time
[ ]   RTC debug support
*** RTC inteces ***
[*]   /sys/class/rtc/rtcN (sysfs)
[*]   /proc/driver/rtc (procfs for rtc0)
[*]   /dev/rtcN (character devices)
[ ]     RTC UIE emulation on dev intece
< >   Test driver/device
*** I2C RTC drivers ***
。。。。。。。。。
<*>   Epson RX-8025

最后的on-CPU RTC drivers选项要取消！！！

*** on-CPU RTC drivers ***
< >   AT91SAM9x/AT91CAP9

第四步：修改驱动程序

参考rtc-rx8581.c 与rx8025的数据手册编写 8025的驱动文件rtc-rx8025.c。

驱动源文件下载点->>>这里

需要注意的是：

/arch/arm/match-at91/board-sam9260ek.c文件中的 :

static struct i2c_board_info __initdata ek_i2c_devices[] = {
     /* more devices can be added using expansion connectors */
      {
          I2C_BOARD_INFO("rx8025", 0x32),
      }
 };

要与/drivers/rtc/rtc-rx8025.c中的设备名一致！

static const struct i2c_device_id rx8025_id[] = {
    { "rx8025", 0 }
};

第五步：测试

更新系统内核进行测试：

#uboot命令如下：
tftp 0x22000000 uImage
nand erase 0xa0000 0x2a0000
bootm

内核打印信息如下：

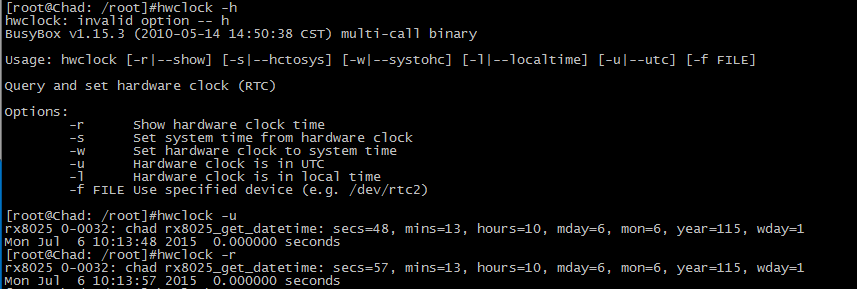

hwclock 测试如下：
