真空冷冻干燥机的构造原理和应用范围

首先了解真空冷冻干燥机的工作原理

真空冷冻干燥机是为现有的常规真空干燥箱和干燥箱设计的，已升级和更换. 它主要由制冷系统和真空系统组成. 其工作原理是: 利用真空干燥原理，将湿物料冻结至共晶点温度，物料中的水变成固态冰，然后在较高真空环境中，通过加热将物料直接升华成冰. 物料水蒸气，然后在真空系统中通过水蒸气冷凝器将水蒸气冷凝，从而达到物料脱水干燥的目的.

真空冷冻干燥机的组成

它通常由六个部分组成: 干燥箱，冷凝器（集水器），加热系统，真空系统，制冷系统和电气控制系统.

1. 干燥仓库

一个集成了真空，加热和干燥功能的密闭容器. 材料的升华和干燥过程在干燥室中完成. 将物料放在干燥室架子上的不锈钢托盘中，每个架子上都有一个用于测量物料温度的探针，以监控整个冷冻干燥过程中物料的温度.

2. 存水弯（冷井）

是用于冷凝升华水蒸气的封闭装置，通常位于干燥室的后部，内部有大面积的金属吸附表面，可以将干燥室中物料升华的水蒸气冷凝并吸附在其金属表面上以进行吸附. 表面的工作温度可以达到-45℃〜-65℃. 冷凝器是由不锈钢或铁制成的圆筒. 内板具有冷凝器管，该冷凝器管分别连接至制冷单元以形成制冷循环系统.

3. 加热系统

冷冻干燥机加热系统的功能是加热干燥室内的物料，使物料不断受热升华，从而满足规定的水分含量要求. 冷冻干燥机加热系统的加热方法主要分为接触加热和辐射加热.

在接触加热中，使用循环介质加热方法. 当加热系统工作时，首先加热循环液，并通过液箱控制调节器选择的温度自动控制液温. 打开管道泵后，可以将循环液送入干燥箱中的架子中，加热架子，然后返回储液罐进行加热和循环.

在辐射加热中，我们通常使用蒸汽加热. 当循环介质为硅油时，分离器的最高温度可以达到（+ 60〜+ 70）℃.

4. 真空系统

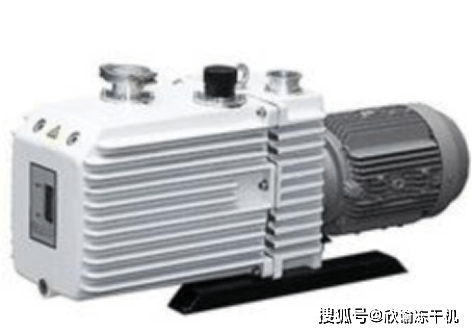

真空系统由真空泵和罗茨真空泵组成. 罗茨泵是增压泵，不能单独使用. 必须先启动真空泵，以使其工作一段时间. 当系统中的真空度达到1Kpa以下时，Luo系统将自动启动. 泵. 有关真空泵和罗茨泵的结构，请参见说明手册. 真空系统的真空计可以使用电接点真空计，它可以根据预先选择的真空度值自动控制罗茨泵的启动.

5. 制冷系统

冷冻干燥机制冷系统由制冷压缩机单元，R22或R404a制冷剂组成. 通常，冷冻干燥设备的速冻制冷系统和集水器制冷系统共用一套制冷系统. 系统工作时，在接触加热模式下，架子温度可以降低到-35℃. 制冷系统工作时，冷凝盘管的表面温度可达到-35〜-65℃，可根据客户需要使用低温螺杆或二级活塞式制冷压缩机组. 通常，两级活塞式压缩机具有更好的冷却效果. 降低冷却温度

6. 电气控制系统

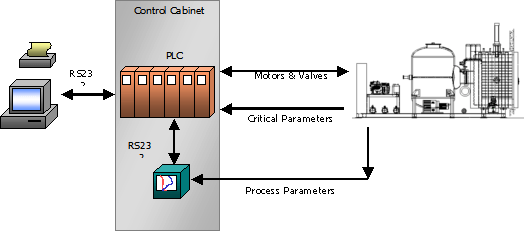

该设备的电气控制系统由PLC，触摸屏，控制柜，控制仪表，调节仪表及其他自动装置和电路组成. 其功能是手动或自动控制冷冻干燥机，以控制设备的正常运行.

真空冷冻干燥机的优点

1. 干燥速度快，时间缩短3〜10倍；

2. 能耗低，仅为普通干衣机能耗的20％-30％；

3. 干燥温度范围宽（-55℃〜+ 70℃可以干燥），在低温范围（-20℃〜50℃）可以快速干燥；

4. 干燥室无真空，无氧，干燥质量可以接近原始生态新鲜原料的质量；

5. 可以回收，有利于降低生产成本和保护环境，特别适用于无法通过普通干燥机干燥的物料.

6. 垂直开门结构，可实现物料的原位冷冻干燥

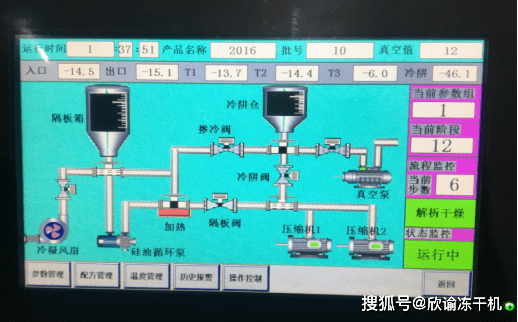

7. 该控制系统以PLC为核心，以触摸屏为人机界面，实时记录冷冻干燥过程中的多通道温度数据，并可以曲线形式浏览. 人机界面清晰直观.

8. 可以预设货架温度控制曲线，以自动完成升华过程.

9. 主机具有USB接口，可以将冻干的数据实时上传到计算机，并实现保存，浏览和打印的功能.

10. 它可以减少材料氧化变质的可能性，消除材料中的细菌，并确保质量；同时，可以很好地保留材料的原始形状

真空冷冻干燥机的应用范围

1. 可用于干燥果蔬，肉禽，水产品，调味品，方便食品和名优产品等.

可以达到保持食品原有色泽，香气玻璃冷凝器工作原理，味道，形状和新鲜度的目的，并具有良好的补水，成品易于储存和运输，降低成本，保质期长等特点. 扩展.

2. 人参，冬虫夏草和其他保健食品采用真空冷冻干燥工艺，使人们相信这种营养是纯天然的.

3. 用于血清和血浆，疫苗，酶，抗生素，激素等中西药物的脱水和保存；它仍然保持其生物物理特性.

真空冷冻干燥机的发展趋势

随着行业的扩大以及对生产能力的追求和能耗的降低，升华界面的温度较高，有利于水蒸气的扩散，更适合于热敏材料的干燥

真空冷冻干燥机的使用规则

1. 样品制备的表面积应尽可能大，不应包含酸和碱物质以及. 如果残留液体会引起汽化喷雾，则样品必须完全冷冻在冰中. 请注意，冷阱的温度大约为负65度. 它可以用作低温冰箱，但必须戴绝缘手套以防冻伤.

2. 在启动真空泵之前，请检查排水阀是否已拧紧，充气阀是否已关闭以及有机玻璃盖和橡胶圈的接触面是否清洁，无污垢且密封良好.

3. 启动冰箱并预冷30分钟以上. 将样品放入样品架中，盖上有机玻璃盖，然后启动真空泵. 气压数字显示稳定后，记录温度和气压值.

4. 在冷冻过程中，样品的温度逐渐降低，可以取出样品并加热一段时间（仍处于冷冻状态）以继续干燥，以缩短干燥时间.

5. 在真空冷冻干燥机关闭之前记录温度和气压值.

6. 关闭真空泵，然后按控制面板上的充气阀. 当气压显示为大气压时，打开有机玻璃盖并取出样品.

7. 关闭冰箱，按住主开关三秒钟以上，最后关闭主电源开关. 在冷阱中的冰完全变成水后，打开机箱左侧的出水阀以排出水，用干布清洁冷阱的内壁，并用一块大布覆盖滤纸以防止灰尘.

真空冷冻干燥机的维护

1. 制冷系统的维护

1）日常例行检查. 检查的主要内容是:

1. 按下控制面板上的充气阀，然后立即关闭真空泵. 当气压显示为大气压时，打开有机玻璃盖并取出样品.

2. 关闭冰箱，最后关闭主电源开关. 在冷阱中的冰完全变成水后，打开机箱左侧的出水阀以排出水，用干布清洁冷阱的内壁，并用一块大布覆盖滤纸以防止灰尘.

真空冷冻干燥机的维护

1. 制冷系统的维护

1）日常例行检查. 检查的主要内容是:

①是否应该打开所有的阀门.

②压缩机的压力是否在正常范围内？

③冷却水的压力和温度是否正常？

④压缩机的回油和油位是否正常.

⑤压缩机运行声音正常吗？

⑥制冷管道是否有异常振动.

⑦压缩机和膨胀阀等的霜冻状况

在检查过程中发现异常，应及时找出原因并加以处理，以消除事故的隐患.

2）制冷剂应长期存放在冷凝器中，以防止制冷剂泄漏. 在生产过程中应经常检查制冷系统的泄漏，以确保及时处理泄漏. 如果制冷剂不足，应及时补充，以免影响设备的正常运行.

2. 真空系统的维护

①定期更换真空泵油，以确保真空泵的性能.

②在启动真空泵之前检查油位是否正常玻璃冷凝器工作原理，通常应为观察孔的1/2.

③在对机箱进行吸尘之前，请确保后箱干燥，以免将水蒸气泵入泵体内，从而影响真空泵的泵吸效率.

以上内容是新宇仪器详细介绍真空冷冻干燥机的工作原理，组成，优点，应用，操作步骤和维护要点. 真空冷冻干燥机是在低温和真空状态下干燥物料的过程，最大程度地保持干燥物料的颜色，香气，味道，形状和营养含量，并且该产品非常易溶于水，可以迅速恢复，密封包装，保存期长后.
