是否了解风扇线圈？图片和文字充分说明了风机盘管，HVAC设计不再令人担心！(2)

可以通过控制盘管水量，旁通气流，风扇速度或这三者的组合来控制风扇盘管的冷却/加热. 冷却/加热控制可以是手动或自动模式.

三个. 风机盘管和新鲜空气系统

1. 新鲜空气系统

新鲜空气系统能够在不打开窗户的情况下将新鲜空气引入室内24小时，以排除室内浑浊和有害空气；新鲜空气系统由风扇，空气入口，空气出口以及各种管道和接头组成. 安装在天花板上的风扇通过管道连接到一系列出风口. 风扇启动，室内污染空气通过出风口和风扇排到室外，室内形成负压，室外新鲜空气通过进风口进入室内，室内人员可以呼吸品质的新鲜空气，这就是新鲜空气系统.

不平衡的正负压力会导致气流. 一般而言，新鲜空气通过送入密闭房间一侧的房间，然后从另一侧从排放到室外. 流场满足室内新鲜空气通风的需求.

2. 风机盘管的工作原理

风机盘管是中央空调系统中使用最广泛的终端设备. 风机盘管的全称是中央中央空调风机盘管单元. 房间天花板的风扇出口被风扇线圈隐藏. 它一直使我们保持舒适的温度.

（1）. 风机盘管控制方案的分类

风机盘管控制大多采用局部控制方案，分为简单控制和温度控制:

简单控制风扇线圈: 使用三速开关直接控制风扇的三速转换以及启动和停止.

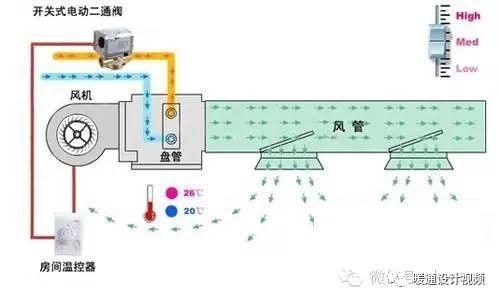

风机盘管温度控制: 使用温控器根据设定温度与实际检测温度的比较和计算，自动控制电动二通/三通阀的打开和关闭，进行三速转换风扇，或直接控制三个风扇的转速转换和启动和停止，从而通过控制系统的水流量或风量来达到恒定温度.

（2）风机盘管的组成

风扇盘管主要由风扇风机盘管冷，热交换盘管和壳体组成. 根据风机盘管机的外部静压，可分为标准型和高静压型，并根据换热盘管的行数可分为两排. 线圈通常由带有铝翅片的铜管制成. 铜管的外径为10-16mm，鳍片的厚度约为0.15-0.2mm，间距为2.0-3.0mm. 风机一般采用双进风前弯定型叶片式离心风机，电动机采用电容四极单相电动机，三速，机壳和冷凝水盘均采用隔热.

（3）风机盘管空调系统的工作原理

风扇盘管单元使要冷却或加热的室内空气连续不断地通过盘管循环，以保持室内所需的温度和一定的相对湿度. 盘管中使用的冷水或热水由集中的冷源和热源提供. 同时，新鲜空调室处理后的新鲜空气通过专用的新鲜空气管道被送至每个空调室，以满足空调室的卫生要求.

与集中式系统相比，风机盘管空调系统没有大型风道，只有水管和较小的新风管. 具有布局安装方便，建筑空间占用小，个体调整好的优点. 广泛用于温度，湿度精度要求低，房间数量大，房间小的房间，需要单独控制的舒适空调中.

风机盘管的工作原理没有中央空调的复杂. 实际上，我们可以将风扇线圈视为一个电风扇，但是此电风扇吹的风是我们需要的温度. 目前，市场上有很多风机盘管. 为了节省成本，许多公司会选择家用风机盘管，并使用的中央空调主机，这不会影响整个中央空调系统的运行和使用.

风机盘管和新鲜空气系统（与全空气系统相比）的优点

优势一: 控制灵活，具有独立控制的优点，可以灵活调节每个房间的温度，根据房间的使用情况确定风机盘管的启停；

优势二: 风机盘管体积小，占地面积小，易于布置和安装，甚至适用于老建筑的翻新；

优点3: 易于实现系统分区控制. 根据房间的朝向，使用目的，使用时间等，将供暖和制冷负荷分为几个区域系统，以实现分区控制；

风机盘管和新风系统的缺点（与全风系统相比）

缺点1: 由于单元设置分散，单元数量大，维护管理工作量大；

缺点2: 室内空气质量相对较差，难以进行二次过滤，容易发生冷凝水渗漏事故.

缺点3: 风机盘管方法本身解决了新鲜空气量的难题. 由于单元风扇的静压较小，因此气流分布受到限制，并且对于深度小于6米的房间非常实用.

风机盘管和新鲜空气系统的优缺点并存. 合理的设计，合适的设备选择以及正确的构造和安装可以减少风扇盘管和新鲜空气系统引起的缺陷. 以上只是了解风机盘管和新风系统的知识，对于设计者来说，利弊可以利用. 对于消费者而言，他们可以寻求优势，避免劣势，并选择适合他们的空调系统.

4. 说明

作为中央空调系统的终端设备，风机盘管广泛用于许多公共场所. 其主要功能如下:

（1）设备齐全，调节灵活. 风机盘管以三种速度运转，水道系统可以根据用户的室温设置进行调节. 冷热水自动控制温度调节阀用于调节室内温度，以满足不同空调客户的需求. 它可以手动关闭，也可以在人们使用时自动关闭，可以避免开发人员一次投入过多，方便滚动开发，并可根据客户情况开不同的房间. 从而降低了整个系统的运营成本.

通过分区控制整个系统更加容易. 根据房间的方向，楼层，用途，使用时间等可分为几个区域，并可根据不同的客户需求进行分区控制，从而避免了大型风道系统的不合理控制. . 一侧.

（2）. 风机盘管体积小，布局灵活，安装方便，施工空间小，易于与内部施工配合. 但是如何根据业主的不同需求选择更好的风机盘管，并结合设计图纸，将其应用到实际工程中，应充分考虑以下几点:

1），检查冷却能力

通常，根据计算的冷却负荷选择产品，但应注意，不同的新鲜空气供应方法会导致风扇盘管的负荷冷却能力不同. 当新鲜空气通过外墙直接送入房间时，未经热处理和湿气处理时，风机盘管的冷却能力=室内冷却负荷+新鲜空气冷却负荷；建立独立的新鲜空气系统时，风机盘管的冷却能力=室内冷负荷. 当前市场上的产品通常是标称制冷量，实际制冷量应为制冷量×每单位时间的平均运行时间. 即，更改工作时间或风量将影响设备的输入冷却能力. 因此，并非标称冷却能力越高越好.
