首先，风机盘管的工作原理.

第二，风扇线圈接线.

风机盘管系统的组件: 风机盘管，进排气阀，Y型过滤器，电磁阀/水阀，控制面板，回风管和出风口，保温，新风管，水管，金属软管.

风机盘管是中央空调的理想最终产品. 风机盘管广泛用于宾馆，办公楼，医院，商业和住宅，科研机构等场所. 其工作原理是风扇通过地表冷却器对室内空气或室外混合空气进行冷却或加热，然后将其送入室内，从而可以降低或升高室内温度以满足人们的舒适度要求.

主要功能

优点: 体积小，效率高，噪音低，能耗低；

机身结构精致，紧凑，坚固耐用. 盘管由优质镀锌板外壳制成. 冷凝水盘通过模制过程整体形成. 没有接缝，焊点，并且符合消防规范的绝缘材料整体连接到水盘上.

缺点

由于此方法仅基于对流换热，导致室内舒适度达不到最佳水平，因此仅适用于短时间居住的地方，例如办公室和酒店，而不是普通住宅. 由于增加了风扇，必须增加风道，增加了成本和运行成本，设备的维护和管理也更加复杂.

工作原理: 依靠风扇的强制作用使空气通过盘管，并且该单元在空气通过冷水（热水）盘管进行冷却的房间内不断循环空气（加热）以保持室温. 保持您认为舒适的恒定环境温度.

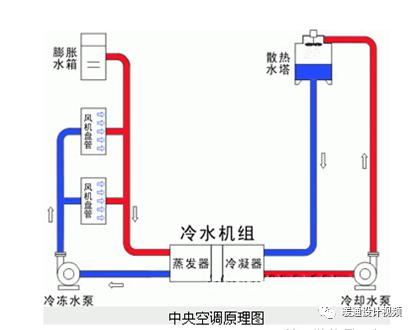

中央空调系统典型的制冷运行过程

中央空调系统运行的过程本质上是传热的过程.

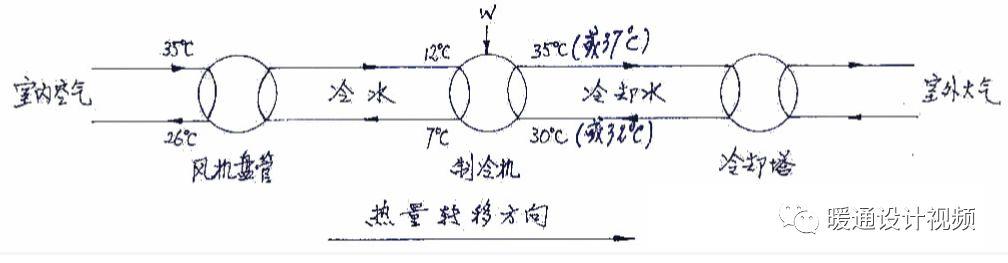

中央空调制冷时，制冷过程中的典型传热过程如下:

⑴空调室内的热空气被风扇盘管中的冷水吸收，热量被传递给冷水；

⑵冰箱的能耗用于工作，冷水中的热量转移到冷却水中；

⑶冷却水的热量通过冷却塔的喷雾和气化作用传递到周围大气中.

空调会消耗大量的能量和淡水，同时又会创建一个舒适的小环境，并且散发到大气中的热量和二氧化碳会污染环境.

中央空调系统的供暖运行过程

中央空调系统运行的过程本质上是传热的过程.

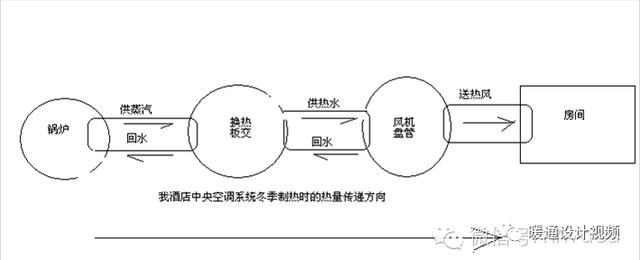

中央空调供暖时，典型的传热过程如下:

（1）锅炉中部燃烧管道燃气以加热水以产生蒸汽热，

（2）从管道输送到板式换热器，热量通过板式换热器传递到热水管道；

（3）热水管将热量传递到风扇盘管，而该盘管通过空气将热量传递到房间.

空调消耗大量的能源和淡水，同时营造出舒适的小环境.

风机盘管的工作原理与控制

半集中式空调系统: （风机盘管+新风机组）

它不仅可以集中处理和分配新鲜空气，还可以通过安装在空调房中的终端设备（例如风机盘管）对室内循环空气进行局部处理. 具有前两个系统特征的系统称为半集中式系统.

控制方法

STC系列温控器根据设定温度和实际检测温度的比较和计算，自动控制STV系列电动二通/三通阀的打开和关闭；直接控制风扇的三速转换和启停，通过控制系统使水流量或风量达到恒温的目的.

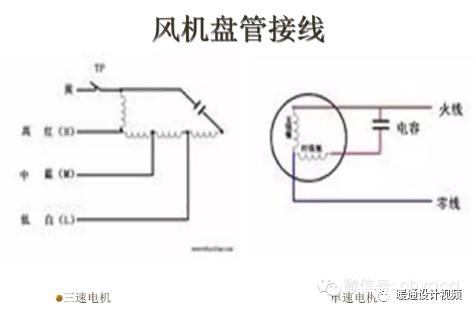

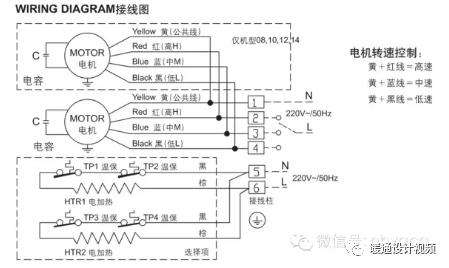

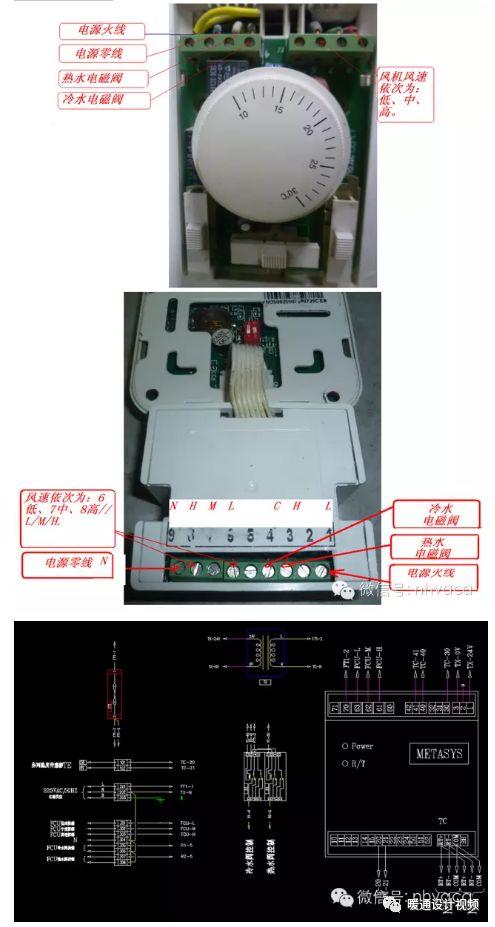

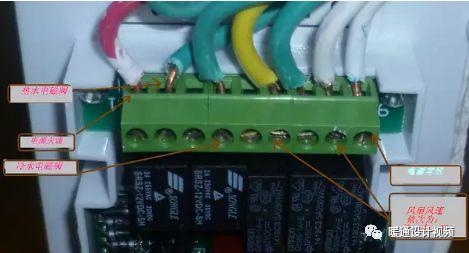

双风扇线圈接线

办公室区域面板

后场机械面板

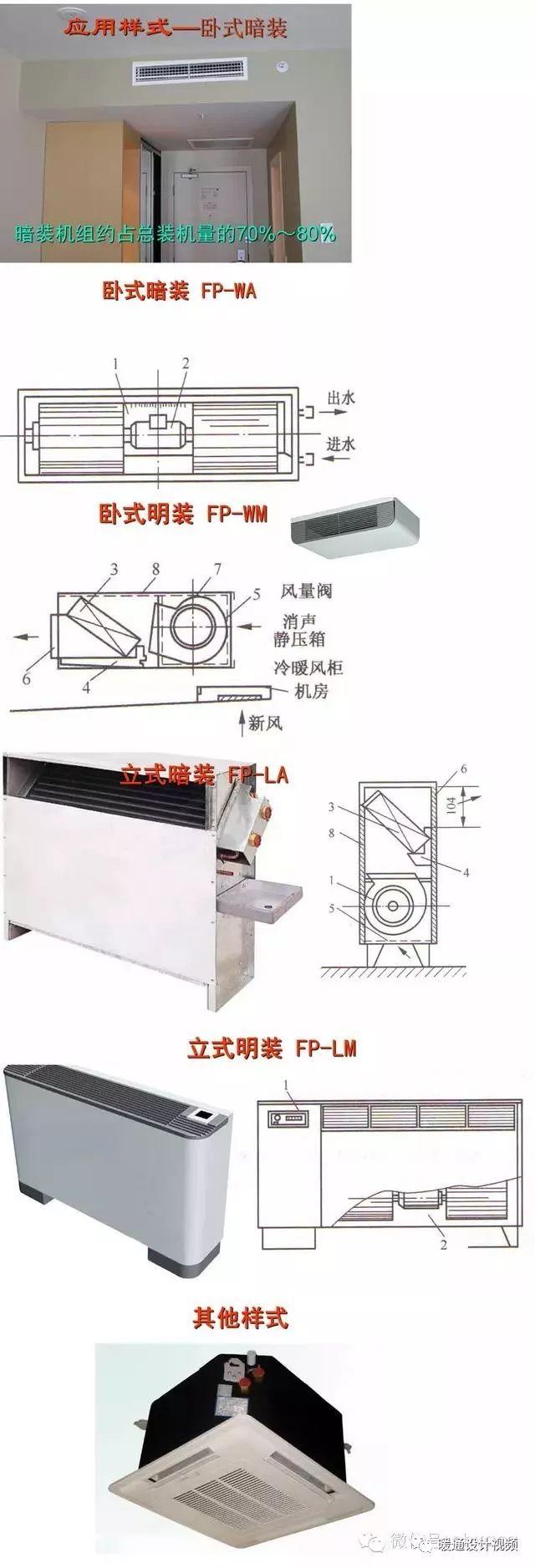

常用样式

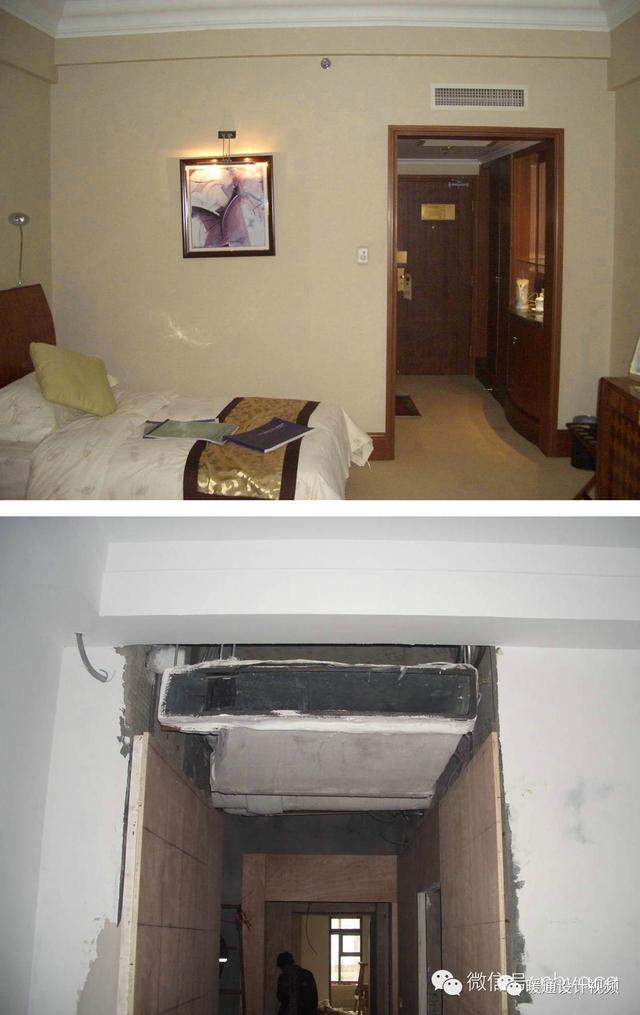

水平隐藏式（带回风箱）风扇盘管

水平安装的风机盘管

垂直暗装风机盘管单元

垂直安装的风机盘管

盒式两出口风机盘管

盒式四出口风机盘管

壁挂式风机盘管

垂直风机盘管单元（俗称: 水温空调）

根据形式: 水平隐藏安装，水平隐藏安装，垂直隐藏安装，垂直隐藏安装，卡类型.

根据厚度: 超薄型，普通型

根据有无冷凝水泵: 普通型和豪华型

根据单位静压: 0Pa，12Pa，30Pa，50Pa，80Pa（外部静压）.

根据管道数量: 两排管道，三排管道

根据标准: 两个控件和四个控件.

风机盘管中的行数是指风机盘管表面冷却器中的铜管的行数. 一般两排是两排铜管，每排有八排，共十六根铜管；这三排是三排铜管风机盘管冷，每排8条，总共24条铜管. 铜管越多，冷却效果越好.

两个控件:

常见的风机盘管在夏天使用冷水进行冷却，在冬天使用热水进行加热.

四个规定:

它通常用于更豪华的地方，在这些地方可以同时使用热水和冷水，也就是说，有些房间可以根据需要进行制冷，有些房间可以进行加热.

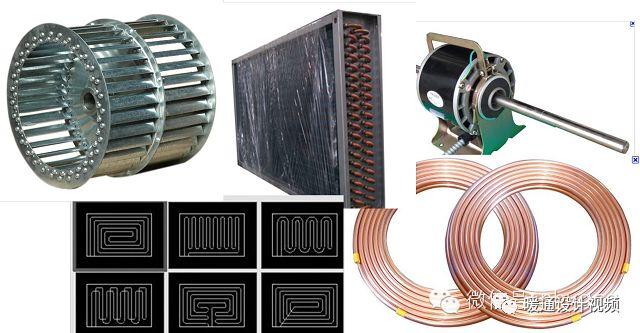

低噪音电机

卷管和样式

叶轮

参数更改对性能的影响

当风扇盘管的入口和出口之间的温度差增大时，水量减小，并且热交换盘管的传热系数减小. 另外，传热温度差也改变了. 因此，随着进水和回水之间的温差增加，风扇盘管的冷却能力降低. 根据统计，当供水温度为7°C时，供水和回水之间的温差将从5°C增大到7°C. 此时，冷却能力可以降低约17％.

从哪里看风机盘管的质量

保证冷却（热量）的输送

供气量保证

噪声比

冷凝水不会泄漏

电气设计的合理性

钣金零件设计的合理性

如何识别风机盘管的优缺点

听噪声可以去高频，低频很难消除

看看做工-毛刺，间隙，说明，保修单

电动机，风扇，水盘和线圈的材料比较

电机是设备的核心部件，是常州最好的

风扇: 噪声源

集水盘，保温: 滴水的原因

线圈: 亲水铝是最好的（蓝色）

半中央空调系统: 除中央空调机房外，该机房还配备了终端设备（辅助设备）.

典型值: 风机盘管+新鲜空气系统

风机盘管: 风机盘管（FC）

风机盘管单位: 风机盘管单位（FCU）

1. 系统结构

FCU由风扇，线圈和外壳组成.

FC使室内回风直接进入设备进行冷却，除湿或加热处理.

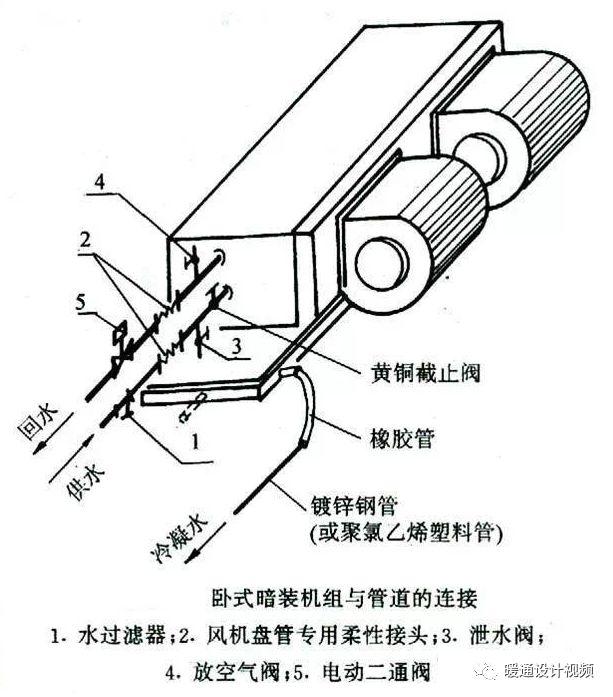

连接到FC的水管是:

（1）供水管

（2）回水管

（3）冷凝水管

思考: 三个水管的空间位置是什么？

自动排气阀设置在供水和回水管线的最高点，并且还需要设置本地最高点.

收集冷凝水管道，并将其排放到地漏，厨房，厕所和其他污水池，冷凝水提升管等.

在可能的情况下，应尽可能提高冷水温度和热水温度.

风机盘管的冷水温度一般为7℃〜10℃，冷水温度上升5℃；

热水的入口温度一般为50℃〜60℃.

调整

通常使用风量调节（调节单向电容器速度控制电动机的输入电压），还使用水量调节.

线圈旁边还有一个通风门，用于调节室温.

新鲜空气供应方法

1. 室内浴室和卫生间等废气产生的负压自然会渗透到新鲜空气中

优点: 经济的初始投资和运营成本

缺点: 室内卫生条件差，室内温度场不均匀.

适用: 室内人员少且要求低的场合.

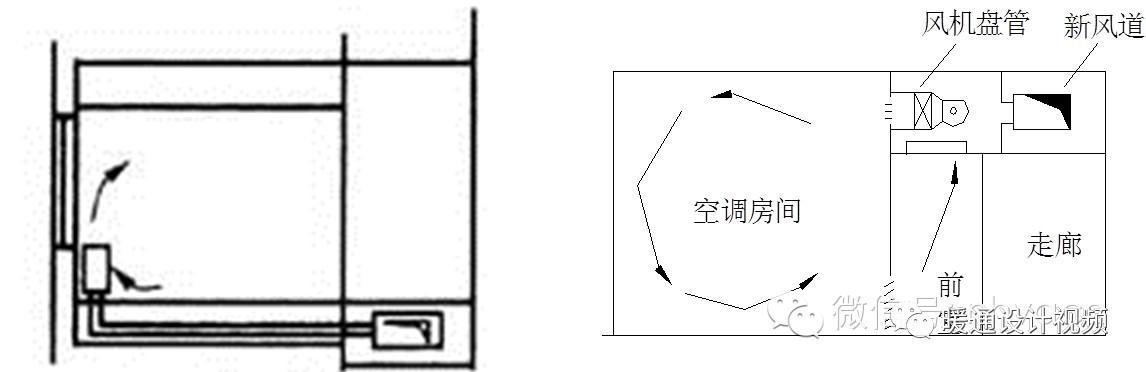

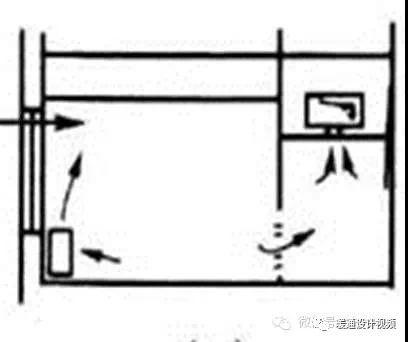

2. 将新鲜空气引入壁孔并直接进入设备

如果将风机盘管安装在外墙上，则可以使用此方法.

尽管可以保证新鲜空气量. 但是，管理很麻烦，新风出口会破坏建筑物的外墙并增加污染和噪音.

适用: 要求不高的建筑物.

为了节省能源，应提供一个带完整热交换器的风机盘管，外壁应设有两个新鲜空气和废气出口.

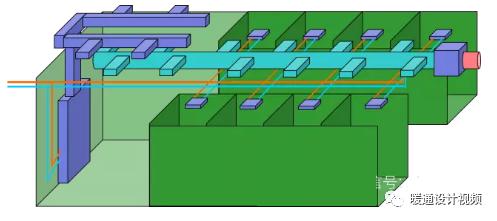

3. 新鲜空气由独立的新鲜空气系统提供

该方案提高了系统调节和操作的灵活性，并且可以适当地增加供应到风扇盘管的水的温度，并且可以改善水管的冷凝. 使用最广泛的.

新鲜空气和风机盘管的混合方法:

（1）新鲜空气和风机盘管供气独立发送到房间

（2）新鲜空气与风机盘管供气混合

（3）新鲜空气与风机盘管回风混合

当按照《公共建筑节能设计标准》 GB50189-2005 5.3.12设计风机盘管系统和新鲜空气系统时，新鲜空气应直接输送到每个空调区域，不应将新鲜空气输送到每个空调区域. 通过风扇线圈单元后被送出.

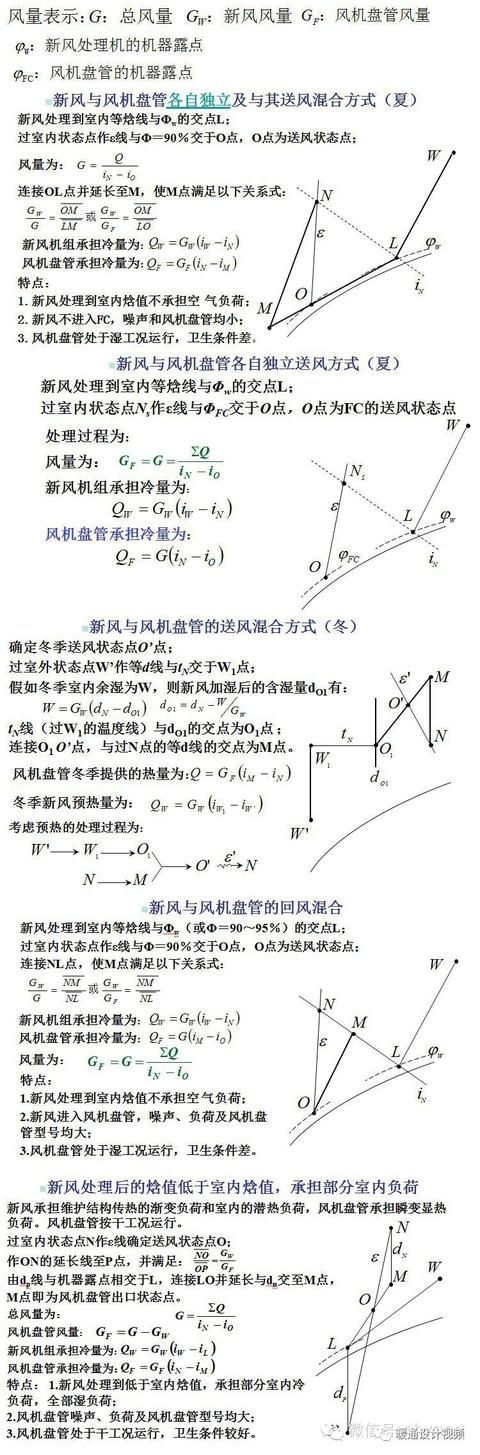

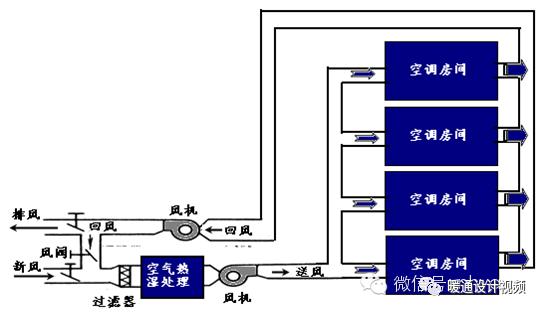

具有独立新鲜空气系统的空气处理过程

根据风机盘管+新鲜空气系统的特性，为便于分析，通常允许风机盘管承受变化的负荷（如围护结构和室内制冷负荷），而新鲜空气处理单元仅承受新鲜空气本身的负荷.

因此，根据室内空气的等焓线考虑夏季的新鲜空气供应点，同时根据蒸汽加湿的情况考虑冬季的新鲜空气加湿.

选择风机盘管单元

根据使用要求和施工条件，选择风机盘管的类型和系统布局，确定新鲜空气的供应方法和水管系统的类型；

根据所需的制冷量和计算出的风量，选择了风机盘管，但应注意不同的运行条件.

选择风扇线圈单元:

通常根据中档制冷量进行选择，检查风量，看是否满足热量.

双水管系统: 带一个供水和一个回水的风机盘管水系统.

夏天供应冷水，冬天供应热水.

三支水管系统: 两支供水管和一根回水管

适用于全年的空调和建筑物中非常不同的负荷.

缺点: 混合损耗.

四个水管系统: 两个供水管和两个回水管

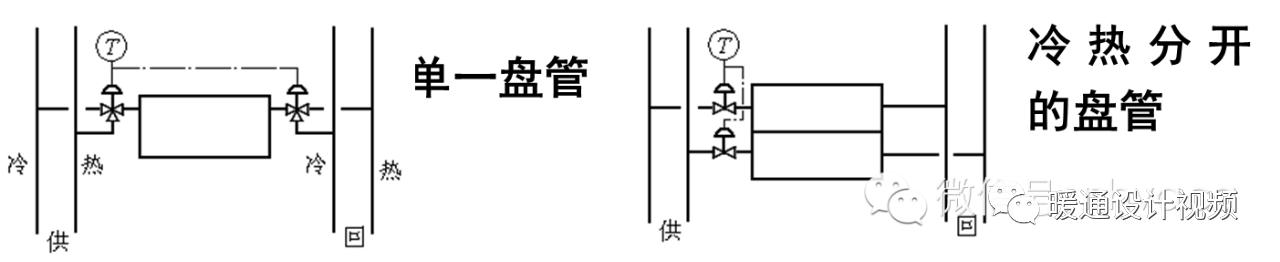

四水管系统与盘管的连接方法:

采用四水控制，初期投资较高，但运行经济.

它通常用于对舒适性有较高要求的建筑物中.

供水系统的设计和水力计算与供热管道相同，例如: 管道具有必要的排气斜度；该系统配备了膨胀水箱.

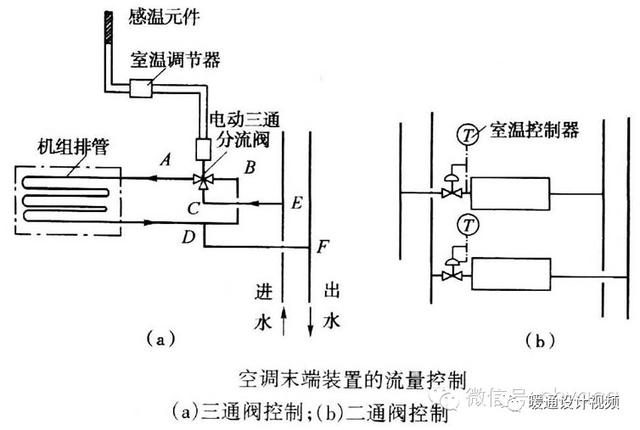

水系统的调控:

可变水量方法（使用基于分区的面积控制方法）

可变水温模式（区域控制水温）

好处:

灵活的布局，每个房间可以独立调节房间温度；

房间之间的空气不是共谋的；

投资少，使用灵活性高.

缺点:

对单元生产的高质量要求；

每个FC必须连接到冷凝水管，其排水坡度有时可能会影响天花板的布局和高度，或导致排水坡度差；

除非新鲜空气系统采用双气流（或可变气流），否则在过渡季节很少使用室外风；

如果全年使用最低新鲜空气比率，则室内空气质量会很差.

由于FC具有旋转设备，因此请勿在会产生气体和粉尘的房间内使用，以免引起爆炸危险.

由于风扇线圈的噪声限制，风扇速度不能太高，因此设备的剩余扬程非常小，并且气流分布受到限制. 适用于深度小于6m的房间.

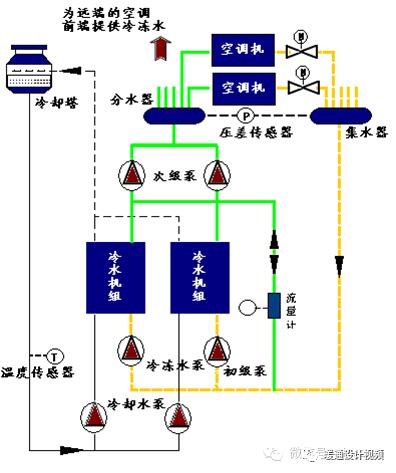

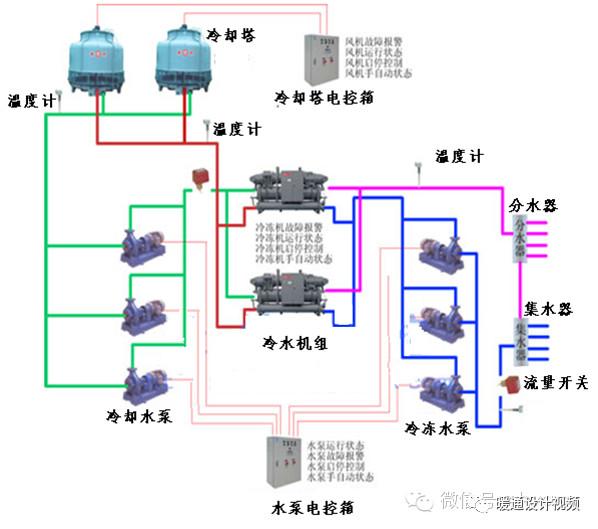

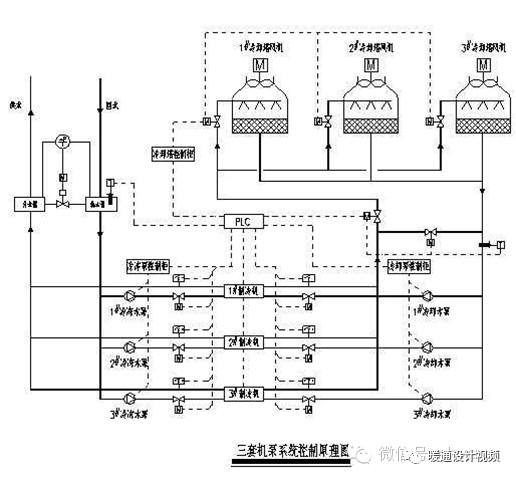

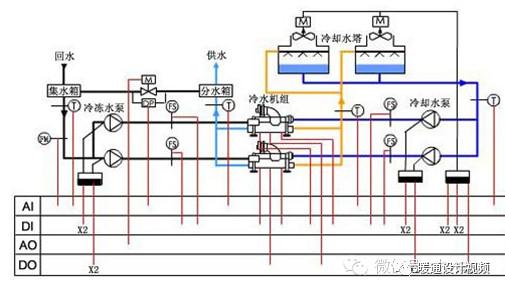

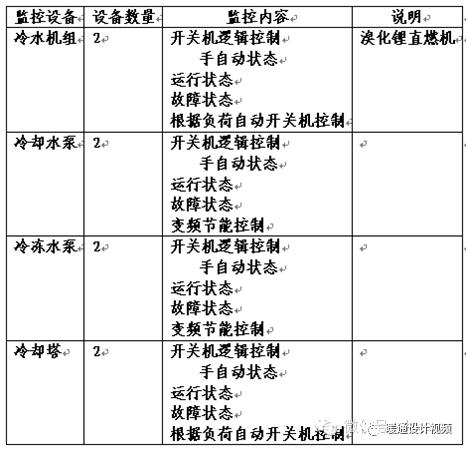

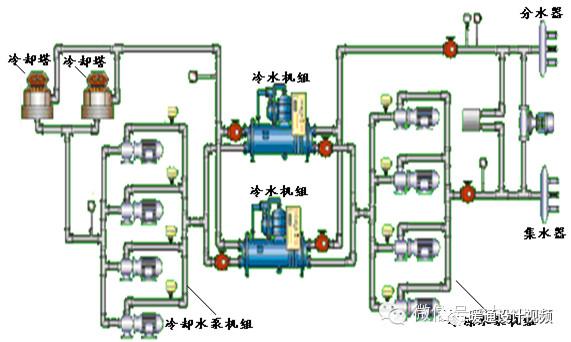

一个. 冷水机及其控制

1. 说明

由于冷却器已经通过设备供应商自己的智能控制器进行了优化，因此系统仅考虑对冷却器的监视和简单控制.

2. 可以实现以下功能

（1）. 链接启动顺序

冷却塔风扇-冷却塔电动蝶阀-冰柜冷凝器-电动蝶阀-冷却水泵-冷水蒸发器-电动蝶阀-冷水泵-制冷机.

（2）. 链接停止顺序

冷冻水机组（延迟5分钟）冷冻水泵冷冻机冷凝器电动蝶阀冷却水泵冷冻水蒸发器电动蝶阀冷却塔电动蝶阀冷却塔风扇.

（3）. 压差旁路监控

在主进水管和主回水管上设置压力传感器，计算给水和回水之间的压力差，将压力差与设定值进行比较，并通过PI调节来调节电动二通阀，以使压差保持在设定范围内，当冷却系统停止运行时，旁通阀完全关闭.

（4）. 单元优化控制

根据冷源系统的总负荷（制冷回水温差×总流量），控制运行的冷水机组数量，并根据负荷匹配机组数量，以实现最佳的启动和停止时间控制冷却器. 根据给水/回水收集量，通过特定算法改变水箱温度，以计算系统的热负荷变化，并根据变化调节冷热源数量，达到优化的目的节能.

（5）. 优化的冷却塔控制

检测到负载侧的实际负载，并自动分组冷却塔的数量，以达到节能的目的.

（6）. 均衡的操作控制

自动累积每个冷水机组的运行时间，并优先考虑运行时间相对较短的机组，从而使每个机组的运行时间大致相等.

（7）. 显示

显示冷却器，水泵，冷却塔的运行状态和故障状态，并显示电动蝶阀和水流开关的状态.

（8）. 记录

中央站彩色动态图形显示，记录各种状态和警报；记录开始和停止时间；累计运行时间及其历史数据和其他参数.

（9）. 时间

中央监视系统中的各种温度，设备运行状态和警报，以及各种设备的启动和停止，并可以编制假期和通勤时间运行程序，以在不同时间段合理地运行设备并节省能源.

两个. 风机盘管

风机盘管是空调系统的终端设备. 通常，风扇盘管可以调节风扇速度（或调节通过旁通阀通过盘管的水量），从而调节向房间的制冷/供热，以实现室内温度调节. 风机盘管调节室内湿度的工作过程和原理相似.

用于管冷/热结合的风机自管控制原理

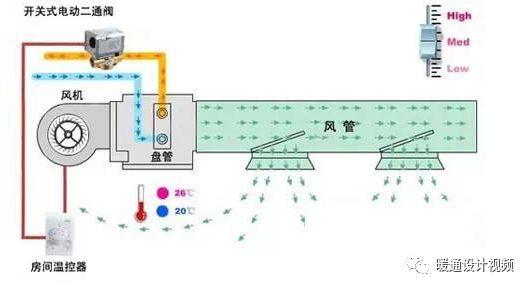

风机盘管第二调节的温度控制系统由温度控制器TC-1和电动阀VA-1组成. 控制器TC-1的功能是检测房间中的温度并将其与控制器设置的温度进行比较，并根据比较结果执行电动阀VA-1的开和关控制，从而保持房间的温度温度常数.

TC-1检测室内温度并将其与设定温度进行比较. 当房间中需要冷空气或热空气时，控制器将打开电动阀和风扇，为房间提供制冷或供暖.

某些TC-1型号在室内温度低于5℃时会自动启动风扇，以防止线圈结冰和破裂（可以设置此功能）.

独立运行的风机盘管的温度控制器没有网络通讯接口. 温控器安装在空调室内. 温控器的设定温度一般在5℃〜30℃的范围内可调. 通过操作恒温器上的“高，中，低”三速开关，可以控制风扇线圈中的风扇以“高，中，低”三种速度运行.

当空调系统在夏季模式下工作时，空调水管供应冷冻水，并且应将恒温器选择器开关设置为“ COOL（冷）块”. 当室温升高并超过设定值时点温度，恒温器的接触点连接后，打开电动阀，风扇运转，风扇盘管冷却室内空气；当室温被冷空气降低并低于设定温度时，自动调温器的触点断开，电动阀关闭，风扇停止运转时，风扇盘管停止冷却室内空气，这种往复循环将室温保持在一定范围内.
