过热保护电路原理图

生产中使用的自动车床，电烤箱，球磨机和其他连续运行的机电设备以及其他无人值守的设备，因为有时会发生由电动机过热或恒温器故障引起的事故，因此需要采取相应的安全措施. PTC热敏电阻过热保护电路可以方便，有效地防止上述事故的发生.

原理电路

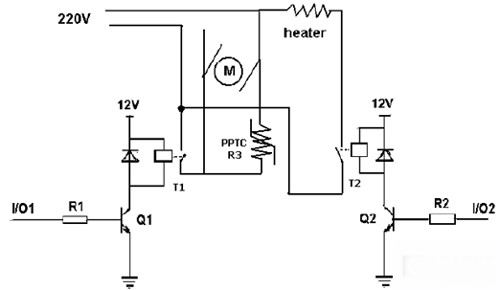

以电动机过热保护为例，该控制电路由PTC热敏电阻和施密特电路组成. 在图中，RT1，RT2和RT3是具有相同特性的三个阶梯型PTC热敏电阻，它们埋在电动机定子的绕组中. 正常情况下，PTC热敏电阻处于室温下，其总电阻小于1KΩ. 此时，V1断开，V2接通，继电器K吸引到常开触点，电动机由市电供电.

当电动机由于故障而局部过热时，只要将PTC热敏电阻加热到预设温度以上，其电阻就会超过10KΩ. 因此，V1打开ptc保护电路，V2关闭，VD2显示红色警报，K断电并释放，电动机停止运行以实现保护.

主要成分的选择

PTC热敏电阻的选择取决于电机的绝缘等级. 组件的标准内. 例如ptc保护电路，对于具有B1绝缘的电动机，极限温度为130°C，应选择居里温度为90°C的PTC热敏电阻. （用于过热保护的PTC热敏电阻）

继电器K的选择取决于电动机的容量. 图2.3.1中为JRX-13F，接触负载为0.5A，适用于小型电动机. RP应该选择带锁定机构的电位计.

安装和调试

推荐的安装方法是将PTC热敏电阻嵌入电动机定子的绕组中. 调试方法是: 将PTC热敏电阻放在恒温箱内，将温度设置为TK，调节RP使PTC热敏电阻在TK-5℃，VD2不亮，K不起作用；在TK + 5℃下，VD2灯点亮，K动作. 只需锁定RP.
