冷冻干燥机ppt

PPT内容

这是冷冻干燥机的ppt，包括冷冻干燥机的结构和组成，冷冻干燥机的主体，制冷系统的组成，制冷系统的四个主要部分，制冷系统的组成，真空系统的组成，循环系统的组成，液压系统的组成，CIP，SIP系统的组成，气动系统的组成，电气控制系统的组成等，欢迎点击下载.

冷冻干燥机的组成

上海东风龙科技

冷冻干燥机的结构和组成

真正的冷冻系统

空真空系统

冷循环系统

冻结液压系统

干式CIP，SIP系统

干式气动系统

机器电气控制系统

盒子结构

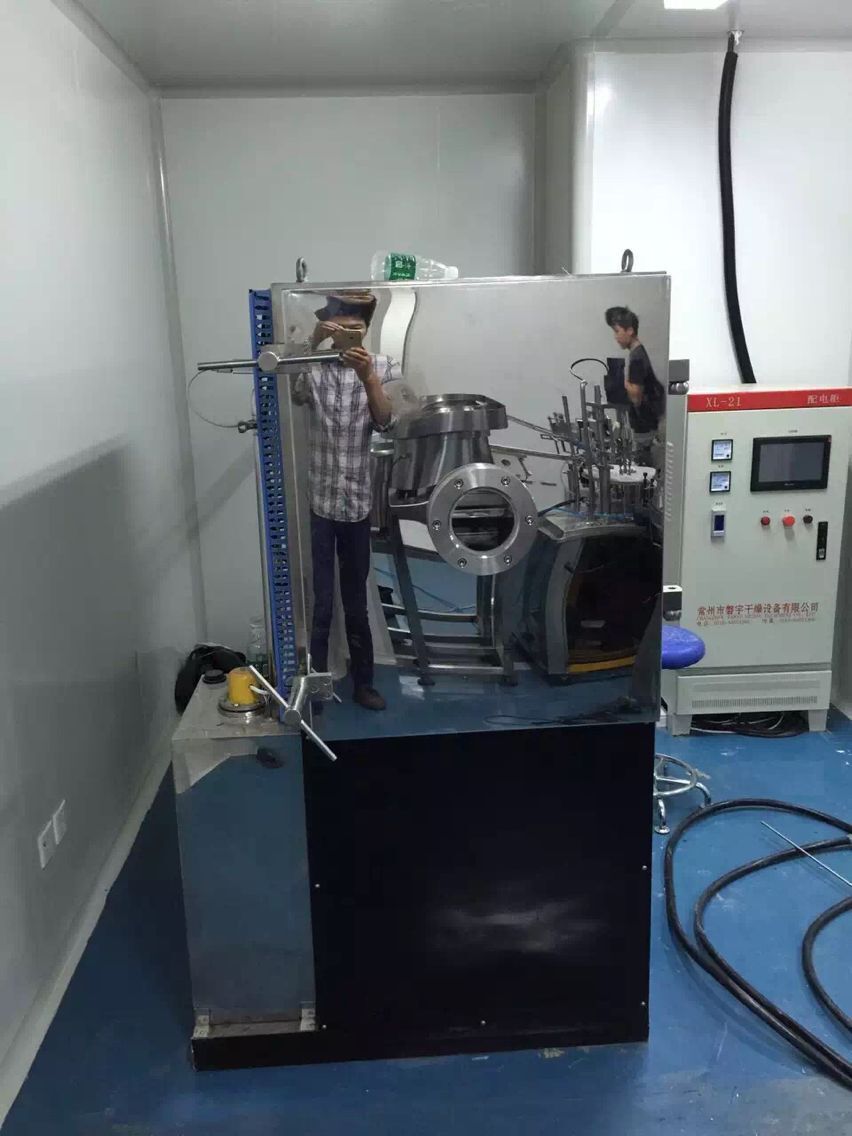

冷冻干燥机主体

制冷系统的组成

制冷系统是冷冻干燥机最重要的部分，被称为“冷冻干燥机的”. 从理论上讲，制冷系统由制冷压缩机，冷凝器，蒸发器和热力膨胀阀组成. 它主要为干燥箱中的产品预冷冻提供冷量；并为冷水盘管中的升华水蒸气的捕集提供冷量.

在冷冻干燥机的设计中，考虑到冷冻干燥机的特殊要求，制冷系统主要由以下几部分组成:

压缩机，制冷剂，油分离器，冷凝器，干燥器，中冷器，观察镜，电磁阀，手动阀（顶盖阀），膨胀阀，蒸发器（板式换热器，后箱冷凝盘管），气液分离器，回风过滤器，压力表，压力控制继电器，CPCE（能量调节器），安全阀，制冷管道等.

制冷系统的四个主要部分

“四个主要部分”的作用

压缩机: “”，压缩并输送制冷剂蒸气；

节气门: 节气门减压，并调节进入蒸发器

制冷剂流量；

蒸发器: 吸收热量（冷输出）以冷却；

冷凝器: 热量输出.

制冷系统的循环工作流体-氟利昂（即雪种）

制冷系统

制冷系统的组成－压缩机

压缩机是制冷系统的核心. 压缩机主要压缩气态氟利昂，从吸入口吸入低温低压气态氟利昂，并通过活塞或螺杆压缩后，成为高温高压气态氟利昂. 通过排气管排气.

根据压缩形式，压缩机可分为活塞式压缩机和螺杆式压缩机.

活塞式压缩机可分为开放式，半封闭式和全封闭式三种.

根据压缩级别，压缩机可分为单级压缩机，双级压缩机和级联压缩机.

大多数选择是活塞半封闭两级压缩机. （5HP30HP），品牌是BITZER和COPELAND.

小型冷冻干燥机使用活塞式半封闭单级压缩机（3HP）COPELAND或活塞式全封闭单级压缩机（3HP）美国泰康品牌.

制冷系统的组成－压缩机

活塞式压缩机的结构

活塞式压缩机主要由电动机，蒸汽阀，气缸套，蒸汽传输调节器，曲轴，连杆总成，活塞总成，轴封，阀体总成，润滑系统等组成.

蒸汽阀主要由阀座，阀盘，蒸汽阀弹簧和升程限制器组成.

制冷系统的组成－压缩机

螺杆压缩机

与传统的往复式制冷压缩机相比，螺杆制冷压缩机具有很大的优势.

1. 工作效率高. 无需将旋转运动转换为往复运动，从而减少了旋转运动引起的机械损耗；间隙中的剩余气体不会再膨胀，不会产生滑动摩擦，无需安装吸气和排气阀，说明效率和机械效率均高于效率.

2. 良好的能量调节. 往复式压缩机的相对调节能力较差，而螺杆式压缩机在这方面很出色. 它们的冷却能力可以在15％至100％之间无级调节. 当制冷量在60％至100％之间调整时，其功耗和制冷量将以相同的比例变化.

3. 良好的运行性能. 由于螺旋制冷压缩机结构简单，零件数仅为活塞式的1/10，压缩机运行可靠，安全，振幅小，适应性强，在高，低档应用中表现良好浊度制冷范围.

螺丝机的主（阳）和辅（阴）

制冷系统的组成－压缩机

螺旋式冰箱和活塞式冰箱的制冷量比较

螺钉式（神户制）SH22F（20KW）R22 50HZ

活塞式（Bizer）S66J-32.2（24KW）R22 50HZ

摄氏40度

ETSH22F S66J-32.2

-30,35,800（21.3）29,290（22.1）

-40 24,400（19.2）17,990（17.7）

-50 15,800（17.5）9,400（12.2）

-60 11,500（16.0）-（-）

-70-（-）-（-）

注）该值是制冷量Kcal / h（）是功率Kw

制冷系统的组成-制冷剂

一种物质可以从一种物质（或物体）吸收热量，然后将其传递给另一种物质（物体）. 在热传递过程中仅发生物理变化. 这种物质称为制冷剂. 不同类型的冰箱使用不同类型的制冷剂.

几种常用的制冷剂:

1. 氨制冷剂（R717）是一种中温制冷剂，在一定条件下有毒，易燃易爆，易于生产，价格便宜.

2. 氟利昂11（R11），分子式为CCl3F，高温制冷剂，无腐蚀性，不易燃，低毒.

3，氟利昂12（R12），分子式为CCl2F2，中温制冷剂.

4，氟利昂13（R13），分子式为CClF3，低温制冷剂.

5. 氟利昂22（R22），分子式为CHClF2，中温制冷剂. 广泛使用. 最低蒸发温度为-50°C，最高蒸发温度为-20°C.

6. 混合制冷剂，共沸混合制冷剂R502. 非共沸混合制冷剂R404A和R507的最低蒸发温度为-70℃，最高蒸发温度为-30℃.

制冷系统的组成-油分离器

氟利昂经压缩机压缩后变成高温高压气体，并进入分油器. 制冷机油也将与高温高压气体一起进入分油器. 油分离器的目的是使制冷机油连续不断地返回压缩机曲轴箱，以确保压缩机油箱中有足够的制冷油以确保润滑效果.

当制冷机油的油位达到分油器中的某个位置时，由于浮力的作用，浮球将推动回油阀打开. 由于油分离器中的压力远高于压缩机曲轴箱的压力，因此油会通过回油管返回压缩机曲轴箱. 当油位下降时，浮子不足以打开回油阀而不回油. 因此，回油为间隙型. 这样，达到了将油和氟利昂分离的效果，从而确保了压缩机中有足够的冷冻机油进行润滑.

制冷系统的组成-冷凝器

在制冷系统中，水冷凝器的功能是将“高温高压”气态制冷剂的热量传递到环境介质（冷却水或空气）中，并将其冷凝成液体. 按照冷却方式，可分为: 水冷式，蒸发式，风冷式（风冷式）；水冷式，风冷式（风冷式）. 根据结构类型，可分为壳管型，套筒型和盘管型.

管壳式水冷冷凝器现在更常用. 如果冷凝器的冷却效果不好，则压缩机的高压会很高，从而影响冷却效果.

所选的水冷凝器也可用作制冷剂储罐. 收集液体时，您将在水冷凝器中接收到氟利昂，然后关闭水冷凝器的入口和出口阀门.

水冷凝器

制冷系统的组成-中冷器

在两级压缩制冷系统中，中间冷却器用于冷却低压级排气，避免了由于高压级吸入温度过高而导致的排气温度超过允许值，同时提高了冷却效率. 制冷效率.

氨制冷系统使用中间完整的冷却循环. 在氟利昂（R22，R502，R404A，R507）两级制冷机中，由于排气温度低，因此使用了中间的不完全冷却循环. 它与中间完全冷却之间的主要区别在于，低压缸的废气未在中间冷却器中冷却，而是与管道中中间冷却器中产生的饱和蒸汽混合并进入高压缸. 因此，高压缸在中压下吸入过热蒸汽. 由于氟利昂制冷剂的隔热指数比氨小，因此对排气温度的影响很小.

我们现在选择压缩机随附的小型板式热交换器作为中冷器.

制冷系统的组成-膨胀阀

节流装置是制冷系统的主要组件之一. 热力膨胀阀是一种节流装置. 火力分为内部平衡类型和外部平衡类型两种.

热力膨胀阀主要由感温袋，毛细管，阀座，阀针，弹簧，调节杆，阀体等组成. 感温袋中装有制冷剂或其他介质液体，压力由温度传感袋确定. 温度已确定.

对于蛇形管较长或蒸发温度较低的蒸发器，由于管中的阻力损失较大，因此需要使用外部平衡膨胀阀. 膨胀阀膜片不与蒸发器入口处的制冷剂连通，而是使用外部平衡管与蒸发器出口处的制冷剂连通.

安装温度传感器时，最好将其水平放置，而不要颠倒放置. 当其位置高于隔膜的上腔时，应注意将毛细管弯曲成U形，以免袋子中的液体回流到毛细管和隔膜的顶部，从而影响调节功能.

制冷系统的组成-蒸发器

蒸发器在制冷系统中的作用是使制冷剂液体在较低的温度下吸收冷却的环境介质的热量并蒸发成蒸汽，从而降低冷却的物体或空间的温度或保持低温.

根据冷却介质的类型，蒸发器可分为用于冷却液体介质的蒸发器和用于冷却空气的蒸发器.

在冷冻干燥机中，板式热交换器和后箱盘管用作蒸发器.

制冷系统的组成-阀门零件

电磁阀是一种开关自动阀冻干机冷凝器的作用，可以通过压力控制器，温度控制器和液位控制器等电气组件进行控制. 适用于各种制冷剂. 电磁阀主要由壳体，线圈，铁芯，弹簧，膜片活塞，阀体，密封圈等组成. 打开电源后，线圈产生磁场，将铁芯吸住，打开阀门，流入端与流出端相连；切断电源后，磁场消失，铁芯由于弹簧力和自重而掉落，阀关闭.

顶盖阀是一种截止阀. 可以通过调整打开或关闭它. 主要用于制冷系统的维护，正常运行时处于打开状态.

制冷系统的组成-过滤器

制冷系统具有三套过滤器: 干燥过滤器，回风过滤器和机油过滤器.

干式过滤器: 安装在冷凝器的出水口. 氟利昂通过冷凝器冷却后，需要进行除酸和除湿. 它还可以通过滤网过滤掉一些铜屑和其他杂质.

回风过滤器: 安装在压缩机的回风管道上，主要用于过滤一些铜屑和杂质，以防止铜屑和杂质进入压缩机并损坏压缩机.

机油滤清器: 压缩机随附的滤网安装在压缩机曲轴箱中. 可将其从放油口中取出进行清洁. 油通过滤网进入压缩机的润滑油通道. 机油滤清器主要过滤一些粉末，铜屑等，以确保机油的润滑效果. 如果机油滤清器太脏，很容易堵塞，将导致机油润滑效果差，从而导致机油压力差报警.

制冷系统的组成-气液分离器

气液分离器安装在压缩机吸入口的前面，以确保被吸入压缩机的氟利昂处于蒸汽状态. 如果氟利昂液体进入压缩机，很容易引起液体冲击，损坏压缩机阀甚至破裂，从而损坏压缩机.

制冷系统的组成-辅助装置

制冷系统辅助装置主要由压力继电器，压力表，液位观察镜，能量调节器（CPCE），安全阀等组成.

压力继电器的主要功能是通过继电器的控制来保护压缩机. 压力继电器主要包括水压继电器，油压差继电器，高压继电器，自动液体接收继电器和板式冷却阀冷凝阀控制继电器.

水压继电器: 当冷却水压力小于水压继电器设置的压力时，水压警报器将自动关闭压缩机.

油压差继电器: 当压缩机油压和介质压力之间的压差小于油压差设置的压力（0.65kgf / cm2）时，油压差报警并压缩机自动关闭

高压压力继电器: 当压缩机的高压压力大于高压压力继电器设定的压力时，高压警报和压缩机自动停止.

自动液体收集继电器: 当压缩机的低压大于自动液体收集继电器设置的压力时冻干机冷凝器的作用，即使压缩机处于停止状态，压缩机也会自动开始收集液体，而不会发出其他警报.

制冷系统的组成-辅助装置

板式冷却阀（冷凝阀）控制继电器: 当低压大于板式冷却阀（冷凝阀）控制继电器设定的压力时，压力控制继电器将自动关闭板式冷却阀（冷凝）. 低压时）当压力低于板式冷却阀（冷凝阀）控制继电器设定的压力时，板式冷却阀（冷凝阀）会自动打开.

所选继电器为DANFOSS品牌，性能稳定可靠.

压力表用于显示压缩机的工作压力. 有高压，低压，中压和油压. 压力表显示的压力可以更好地掌握压缩机的工作状态.

现在使用了REFCO和ARRON这两个品牌.

液位观察镜用于观察氟利昂液位. 您可以知道管道是否已满. 液位观察镜中有一个干燥指示器. 绿色表示干燥，表示不干燥.

制冷系统的组成-辅助装置

能量调节器（CPCE）将在压缩机处于极端运行条件下并通过在压缩机上施加很小的负载时引入热氟利昂气体来压缩压缩机，以确保压缩机的稳定性. 引入的氟利昂气体量可以通过压力调节.

使用DANFOSS品牌的能量调节器.

安全阀安装在冷凝器上. 当冷凝器中的压力超过25kgf / cm2时，安全阀会自动释放压力并起到安全保护的作用.

真空系统的组成

产品中的水分只能在一定真空状态下升华才能达到干燥的目的.

系统使用真空泵组来形成强大的抽吸能力. 在干燥室和冷凝器中形成真空. 一方面，干燥室中的水在真空下蒸发（升华）. 另一方面，真空系统是在冷凝器和干燥室之间形成真空梯度（压力差）. 前箱中的水被冷凝器升华并捕获.

真空系统的真空度应与产品的升华温度和冷凝器的温度相匹配. 真空度太高或太低都不利于升华. 干燥箱的真空度应控制在设定范围内. 功能是缩短产品的升华周期. 控制真空度的前提是真空系统本身必须具有低泄漏率.

真空系统是冷冻干燥机的重要组成部分，主要由干燥箱，冷凝器，真空泵，罗茨泵，小蝶阀，箱式隔离阀（大蝶阀，蘑菇阀），真空测试装置（真空仪器），真空计（压力传感器）），放气装置，辅助装置，真空管道等.
