〖Pupu解决方案〗暖通空调基础知识的综合分析

HVAC的含义

加热（也称为暖气）为建筑物提供热量并保持一定的室内温度.

通风-通过自然或机械方法将空气排入并排入空间的过程.

空调-（简称空调），是为了满足生产和生活要求，改善劳动条件和卫生条件，使房间或密闭空间空气温度，相对湿度，清洁度和气流速度等参数的人工方法达到一定的技术要求.

HVAC包括供暖，通风和空调三项技术，简称为HVAC（供暖，通风，空调）.

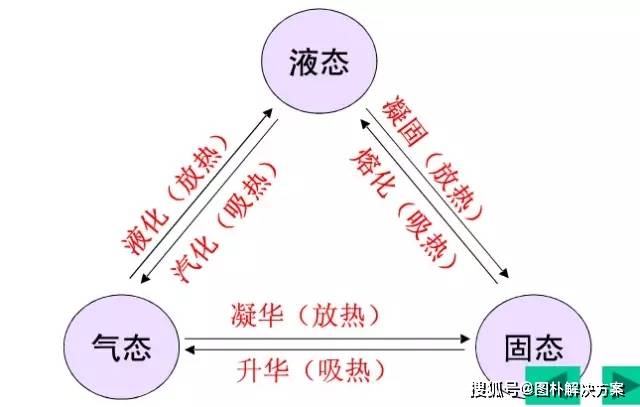

物质状态

固体，液体，气体

液体汽化为气体的过程: 吸热；

从气体到液体的液化过程: 放热；

从固体到液体的熔化过程: 吸热；

液态固化成固态的过程: 放热；

固态升华到气态过程: 吸热；

从气体升华到固态的过程: 放热；

注意: 固液转化将用于冰存储系统；变化的状态将存储大量能量: 潜热.

比热: 将1克物质的温度提高1°C所需的热量.

显热: 当物体吸收热量（或释放热量）时，它只会增加（或降低）物体分子的热动能，也就是说，它只会增加（或降低）物体的温度，并且不会改变物质的形状，那么它就会吸收（或释放）热量.

潜热: 当物体吸收热量（或释放热量）时，仅物体分子的热势能增加（或减少），物体的状态改变，并且其温度不变，则被吸收（或释放）的热量称为潜热.

空调系统参数

温度定义: 温度用于指示物质的冷度和热度.

分为干球温度: 干球温度是温度计在普通空气中测得的温度，即我们通常在天气预报中常说的温度.

湿球温度: 指当空气中的水蒸气在相同的焓值下达到饱和时的空气温度. 在空气焓图上暖通空调系统调试，空气状态点从空气状态点沿等焓线减少到100％相对湿度线. 相应位置的干球温度.

单泵: 适用于系统较小，热负荷均匀的地方. 如: 无尘室，车间等地方.

双泵: 适用于大型系统和各个区域的大型系统要求的场所. 如: 市政供热，科技园区等.

水系统设计参数

管道阻力一般为100-300Pa / m，通常最大值不超过400Pa / m

局部电阻随设备的不同而变化

冷水机的蒸发器阻力: 30-80KPa

冷凝器电阻: 50-80KPa

吸收单元的蒸发器阻力: 40-100KPa

冷凝器电阻: 50-100KPa

风扇线圈电阻表冷却器的电阻: 10-20KPa

耐热性: 20-80KPa

热交换器阻力: 20-50KPa

冷却塔电阻: 20-80KPa

自动控制阀阻力: 30-50KPa

系统流速选择:

泵吸管: 1.2-2.1m / s

水泵出水管: 2.4-3.6m / s

一般供水管: 1.5-3.0m / s

排水管: 1.2-2.0m / s

自来水供水管: 0.9-2.0m / s

冷却水管道流量:

管径: DN≤250流速: 1.5-2.0m / s

管道直径: 250

管径: DN≥500速度: 2.5-3.0m / s

空调水系统的水质管理

严格控制和管理水系统中的水质，控制和管理运行中不受污染的水系统中的水，并采取合理的水处理方法和措施以防止污染.

1. 沉积在管道和设备表面的水垢和水渣会影响热传导；

2. 金属腐蚀，缩短系统寿命；

3. 不溶性杂质沉积在管道中，减小了流通面积，增加了流动阻力，增加了运营成本；

4. 当开放系统的水与空气接触时，空气中的杂质和细菌将进入水系统. 造成空气污染，影响人体健康，促进腐蚀，并产生可阻塞管道的粘液和藻类.

封闭水系统的水质控制:

冷冻水系统大部分是封闭水系统. 系统不与空气接触，仅补充水会将溶解的氧气带入循环水中并引起腐蚀. 冷冻水温度较低（7-12℃）. 腐蚀速度非常慢. 只要将缓蚀剂作为防腐蚀的水处理技术手段投入系统系统，就可以满足防腐蚀的要求. 当系统停止时，系统必须充满水. 该系统不需要添加化学物质即可防止结垢和抑制藻类.

开放系统的水质控制:

开放水系统与空气接触时，容易结垢，腐蚀，粘液和藻类. 分体系统需要水处理技术措施.

防垢水处理方法:

排污法，酸化法，软化水和输入阻垢剂；

防腐水处理方法:

系统中加入了缓蚀剂，例如: 有机磷酸酯，聚丙烯酸，聚丙烯酸钠，聚磷酸酯等.

防水藻类和粘液处理方法:

常用的试剂被氧化和未被氧化. 例如: 液氯，次氯酸钠和二氧化氯.

水系统设备的日常维护

冷却塔大修:

检查风扇功能并调整轴承和皮带的松紧度；

检查喷水和喷水状态是否正常；

检查流入冷却塔的水是否均匀；

检查包装是否完好；

检查水质是否合格；

检查水滴是否飞溅以及漂移量是否太大；

检查水箱浮子或继电器是否正常；

水箱底部是否漏水.

水泵:

检查泵的联轴器，止回阀和轴承是否正常；

检查泵的阻尼器和软连接是否正常；

检查泵的运行中是否有噪音或振动

检查排气旋塞，启动旋塞和泵的密封是否正常

检查电机绝缘是否正常.

冷冻室的日常维护

检查省煤器浮子功能是否正常.

检查压缩机，蒸发器，冷凝器，油泵和制冷剂管道的密封性.

检查系统制冷剂压力是否正常.

检查油位是否正常.

电动机绝缘电阻是否正常.

检查每个继电器是否正常运行.

冷水机组的定期维护

检查，识别并调整设备的密封部件.

测试温度计，压力表和机油压力表.

清洁冷凝器.

更换压缩机油.

测试电机绝缘等.

VAV通风系统

整个空气系统分为可变风量系统（VAV）和固定风量系统（CAV）. 固定风量系统的风量是空调房间的最大热负荷. 当房间负载小于最大值时，就会浪费能量.

可变风量系统功能:

A. 区域温度控制

B. 运营成本低，装机容量小

C. 促进房间的灵活划分

D. 湿度控制能力差

E. 该系统的初期投资很大

空调系统的分类

中央空调系统:

该系统的冷热源位于冷冻站和锅炉房的中央，空气处理设备集中在机房中，形成空调箱. 空气通过送风管，空气分配装置和自动控制装置分配，以调节室内空气参数.

适用于购物中心，办公大楼，机场，车站，剧院等.

半集中式空调处理系统:

此系统具有一个集中设置的冷热源，以及一个集中设置的新空调风扇以处理新鲜空气. 在空调房间中还分布有二级处理设备，以独立处理室内空气或补充集中处理设备中的空气. 如: 风机盘管加新风系统；多线加新鲜空气系统. 适用场所: 办公楼，实验室，IT室等.

分散式空调处理系统:

此系统也称为本地空调系统. 它将冷热源，空气处理设备和空气输送管集成到一个空调单元中. 每个房间中的空气均由其自己的一体式或分体式空调独立处理. 如: 风机盘管，分体式空调，橱柜式空调. 适用场所: 客房，住宅，IT设备室等.

所有空气系统:

空调房间的热量和湿度全部由经过集中处理的空气承担. 通常，这种类型的空调系统占用较大的建筑空间. 适用场所: 商场，车站，剧院，机场，车间，无尘室等.

全水空调系统:

空调房间的热量和湿度全部由冷热水承担. 该系统本身没有通风和通风设备以确保房间的空气质量，因此需要其他通风设备. 适用场所: 房间，旅馆，医院等.

气水空调系统:

经过处理的空气和水可分担空调房间的热量和湿度负荷. 在这样的系统中，处理后的空气通常承受空调室所需的新鲜空气负荷，而处理后的水则承受空调室中的热量和湿度负荷. 适用场所: 实验室，办公楼，餐厅就餐区等.

制冷系统:

空调室的热量和湿度负荷直接由安装在空调室中的蒸发器（夏季）和冷凝器（冬季）内部的制冷剂承担. 普通分体式空调，柜式空调和多线式空调. 适用场所: 住宅，客房，网络室，配电室等.

封闭系统:

此系统空调器处理的所有空气均来自空调室内的再循环空气. 能量损失少，空气质量差. 它适用于地下和其他战斗准备项目，无人值守的地方以及很少有人进入的仓库.

DC系统:

此系统空调处理的所有空气均来自外部，吸收了余热，湿气和室内有害气体后，所有空气均排放到外部. 适用于不允许回风的地方. 例如实验室，无尘室，核电站，散发大量有害气体的车间. 该系统能量损失大，空气质量好. 可以安装热量回收装置.

回风系统:

该系统空调箱处理的空气部分为室外新鲜空气，部分为室内回风，符合卫生条件，经济合理，用途广泛. 根据回风次数，可以将其分为一次回风和二次回风系统. 适用于办公楼，大型购物中心，剧院等场所.

回风系统

一次回风系统是一种空调系统，其中室外新鲜空气和室内回风在进入空调箱之前先进行混合.

顾名思义，二次回风系统使用室内回风两次. 一次回风在进入回风箱之前先经过混合，二次回风与在空调箱之后的一次回风进行混合.

二次回风可以代替再热器. 但是，机器的露点温度较低，会降低冰箱的效率.

新鲜空气量的测定

空调系统的新鲜空气量是指为了确保空调房间的空气质量而必须发送的一定数量的室外新鲜空气. 它的大小与室内空气质量和能耗有关. 新鲜空气的供应原则:

A. 满足卫生条件

稀释二氧化碳和室内污染物.

B. 补充局部废气

当空调房间有部分排气时，请补偿排气量.

C. 保证房间的正压要求

为了防止室外未经处理的空气在室外风压的作用下进入空调室，干扰空调室的温度和湿度或破坏室内空气的清洁度，该系统使用一定量的新鲜空气暖通空调系统调试，以确保正压. 一般不小于5〜10Pa. 在5Pa时，相当于门缝中的风速为2.85m / s，压力太大会使人体感到不适.

D. 空调系统的新风量标准

工业空调系统的新鲜空气量应补偿较大的排气量和确保室内正压所需的空气量，并补偿确保人员所需的最小新鲜空气量. 一般不小于30m3 /（person·h）.

噪声的产生和传播

有很多因素会在通风系统中引起噪音，例如:

叶片形状，风量，风压等

风管中气压的变化导致风管振动.

风扇和水泵的运行振动等

通风和空调系统的风扇，空调单元，水泵和制冷压缩机都是产生振动的振动源.

设备

空调系统的排烟排烟

机械排烟系统的基本要求

A. 机械排烟

1. 当机械烟雾部分排出（中庭除外）时，每平方米建筑面积应不低于60m3 / h.

2. 当只有一个排烟系统或一个防烟区时，该系统的最小排风量不小于7200m3 / h.

3. 当排烟系统负责多个防烟区域或房间或过道时，系统的排烟量应在负担最大的房间的每单位面积不小于120m3 / h.

排气口的风速不小于10m / s.

排烟口的位置

必须将其安装在天花板的墙壁上或靠近天花板的地方（800毫米以内）. 如果天花板超过3m，则可以将其设置为离地面2.1m的高度.

C，排气管材料

排烟管应具有一定的防火和隔热性能. 我国另有规定.

D. 排烟风机

必须在280℃的高温环境下连续运行30分钟.

空调系统调试

空调调试测试仪:

温度计: 水银温度计，热电偶温度计，电阻温度计；

湿度计: 干湿球温度计，通风干湿温度计，湿度敏感湿度计；

压力计: 皮托管和液体压力计；

风速计: 叶轮风速计，旋转杯风速计，热电风速计；

振动计: 轴承振动计.

1. 风扇的单个风扇的空载试运行

在操作之前润滑轴承.

检查各种安全措施.

设备旋转时叶轮是否有烟熏现象.

检查设备的运行方向是否正确.

设备减震器是否移位.

轴承温度是否太高（滑动轴承≤70℃；滚动轴承≤80℃）.

2. 单泵空载试运行

在试运行之前，泵应注满油并填充填料；

法兰连接和密封装置不得泄漏；

叶轮和机壳不应相互摩擦；

阀门的每个部分都应该是柔性的；

叶轮以正确的方向旋转.

3. 空调中的表面冷却器和喷水装置的试运行

检查各条管道的水压是否正常并有泄漏；

表面冷却器的排水是否顺畅；

喷雾装置的喷嘴是否完整；

挡板的水流是否正常；

加湿泵是否正常运行.

4. 是否根据设计和产品规格安装了空调滤清器装置的试运行

5. 制冷机组试运行

6. 冷却塔试运行

检查风扇是否正确旋转；

配水器的配水是否均匀；

补水系统是否正常.

空调系统空载运行

联合试用操作应在系统没有负载的同时开始操作. 在进入正常操作阶段之前，应对以下项目进行测试和调整:

1. 风扇的风量，气压，转速和电流；

2. 风量测试及送风系统与出风口的平衡，偏差应不大于10％；

3. 测试并调整制冷系统的压力，温度，流量和冷却能力，并且各个参数均符合相关技术文件.

注意: 系统联合调试时间不少于8h.

空调系统皮带的生产符合综合性能调试

应根据过程和设计要求进行以下测试和调整:

1. 室内空气参数的测量和调整；

2. 室内空气流动组织的测量；

3. 测定室内清洁度和正压；

4. 室内噪声的测量；

5. BA参数设置和链接调试.
