低压电气与低压电气技术的十六个-电动机式断路器的选择方法（三）

现在让我们看一下电动机型断路器的工作原理.

在问题图的左侧，我们看到主电路由三种类型的组件组成，即断路器+接触器+热继电器. 在这里，断路器执行短路保护，接触器执行闭合操作，而热继电器执行过载保护.

查看断路器的符号. 有一个半圆，表示短路保护. 可以看出，该断路器是单磁断路器.

真正的电动机型断路器必须具有电动机的过载保护L功能，电动机的失速保护R功能，电动机的欠压U保护功能和缺相保护功能以及短路保护我起作用.

以下分别讨论:

（1）电动机型断路器的过载保护L功能

电动机型断路器必须将热继电器的特性纳入断路器的过载保护中.

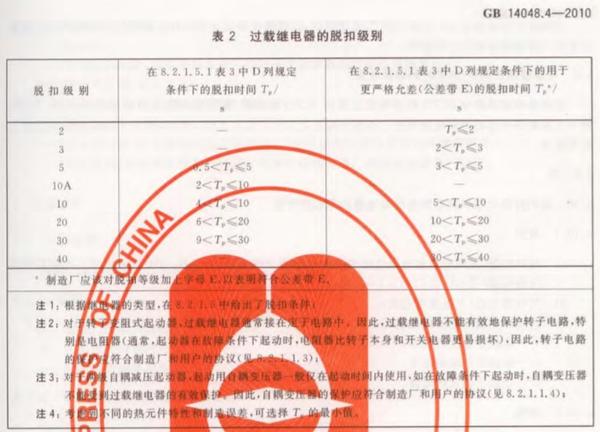

让我们看一下GB14048.4-2010“低压开关设备和控制设备_第4-1部分_接触器和电动机起动器_机电接触器和电动机起动器（包括电动机保护器）”对继电器的要求如下:

我们特别注意热继电器10A，10、20和30的跳闸等级. 这四个跳闸等级是最常用的方法，其中前三个用于一般的电动机直接启动， 30跳闸方式这是电动机的重型启动方式.

很明显，如果电动机型断路器能够实现电动机的过载保护低压断路器型号含义，则必须具有这四种电动机过载保护方法.

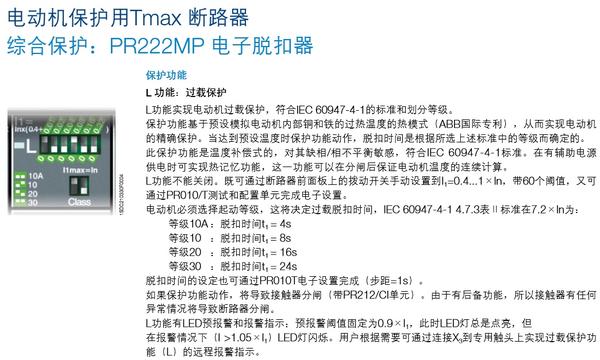

让我们看一下ABB的Tmax电动机断路器的参数，如下所示:

将电动机型断路器的过载保护功能与标准表2中的数据进行比较，我们发现它们是相似的. 换句话说，电动机型断路器的过载保护可以代替热继电器的功能.

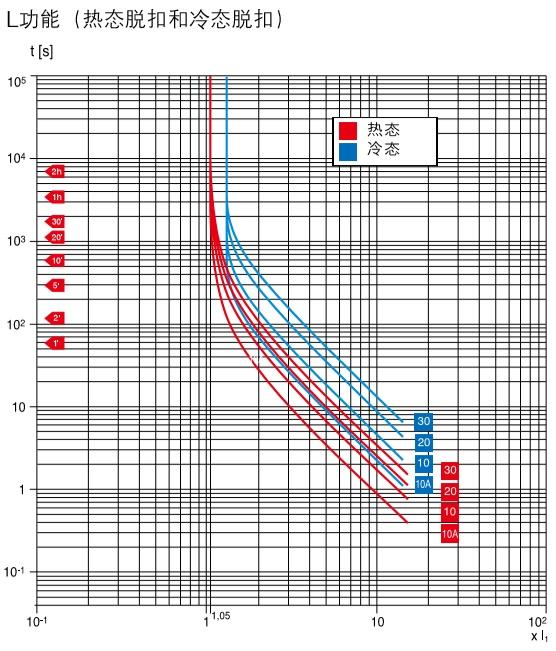

下图是电动机型断路器的L参数时间-电流特性曲线:

请注意图中的四个参数（10A，10、20、30）的冷态和热态，它们正好对应于热继电器双金属带的冷态和热态保护曲线. 所谓冷态是指电动机第一次启动，而热态自然是指电动机再次重复启动.

另外，请注意两点:

第一点: 电动机上的电动机断路器的过载保护是热保护，而不是电子保护；

第二要点: 低压配电断路器的标准为GB14048.2-2008《低压成套开关设备及控制设备第2部分: 断路器》，但低压电动机型的过载保护标准为断路器为GB14048. 4-2010“低压开关设备和控制设备_第4-1部分_接触器和电动机起动器_机电式接触器和电动机起动器（包括电动机保护器），其短路保护部分的标准仍为GB14048. 2-2008.

第三个关键点: 过载保护的电流值从额定电流的1.05倍开始. （为什么？）

（2）电动机型断路器失速保护R功能和断相保护U功能

失速旋转是指电动机运行时负载电阻转矩突然增加.

发生失速时，它可能会自行消失，或者可能变得更严重，从而导致电动机速度急剧下降，电动机电流急剧增加.

因此，当失速发生时，保护装置应延迟一段时间. 如果仍然存在失速，则将执行保护跳闸操作.

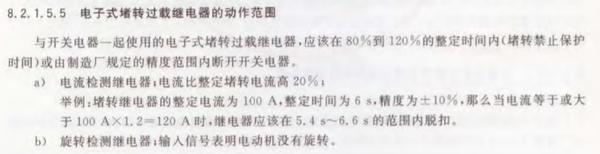

让我们看看标准的含义:

查看ABB的电动机式断路器失速保护:

我们发现失速保护功能符合标准要求.

U保护是指断相保护.

缺相对电机是致命的. 一旦发生断相，电动机进入单相运行（注意: 虽然有两相，但其电压为380V，实际上是单相运行），旋转磁场不再存在，电流非常大. 大. 电机会在短时间内烧毁.

因此，保护​​相故障（有时称为缺相）非常重要.

让我们看一下电压保护的R函数和U函数的时间-电流特性曲线:

图片中的粉红色区域模糊不清. 从横坐标上的In的0.4倍开始，垂直向右移动到In的0.9倍，时间从1s到10s.

（3）电动断路器的参数设置

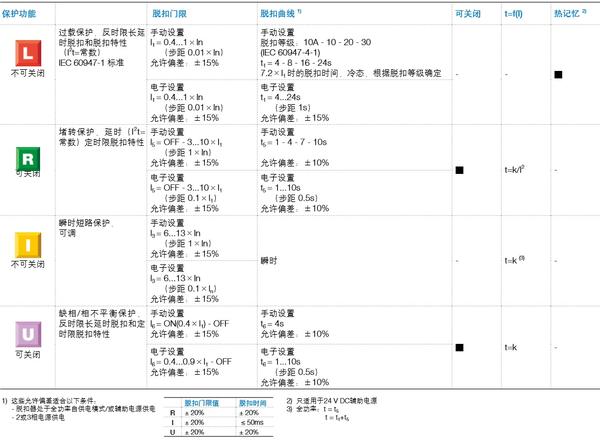

电动机型断路器的参数设置如下:

我们看到L特性是由标准决定的，R特性是反时限，I特性是确定的低压断路器型号含义，U特性也是确定的.

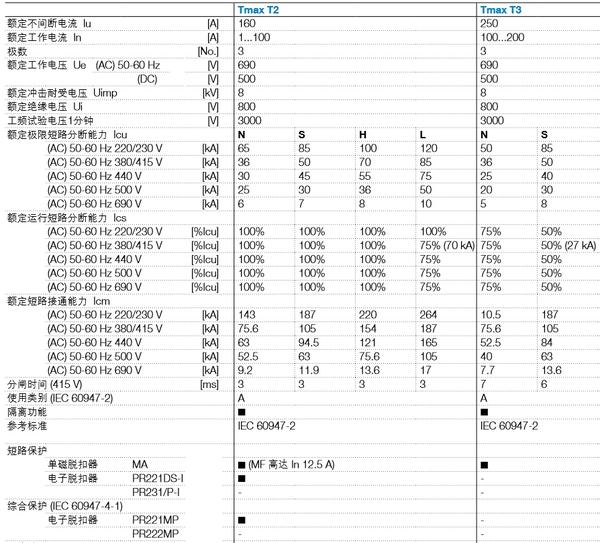

下图显示了电动机型断路器的参数:

我们发现断路器的极限短路分断能力，工作短路分断能力和短路接通能力与配电断路器是一致的.

（4）电动机式断路器的选择方法

在选择电动机型断路器时，必须满足电动机的功率参数要求，考虑电动机是直接启动还是在重负载下启动，以及低压的短路参数配电系统中各个部件之间的短路保护的协调以及协调关系等.

最好根据断路器制造商提供的参数选择表进行选择.

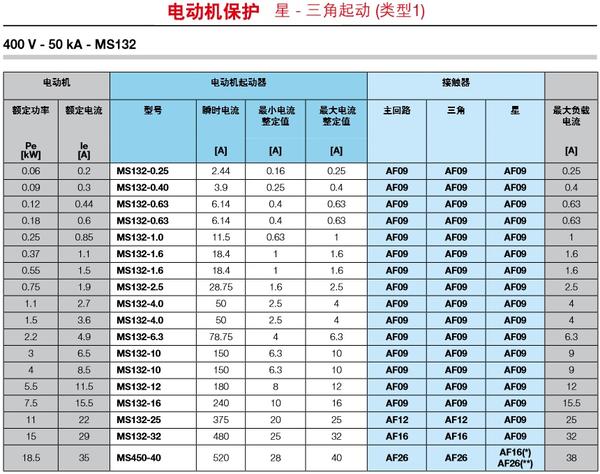

下图是ABB电动机式断路器的选择表:

请注意，表中的电动机以星三角启动模式启动，并且短路保护协调关系为类型1，系统短路容量为50kA. 该表显示了断路器的型号和规格，以及接触器的型号和规格.

请注意，表中不再有热继电器选项.
