自耦变压器工作原理的说明

自耦变压器的初级电路和次级电路共享线圈的一部分，如图所示. 除了初级侧和次级侧之间的磁性连接外，还存在直接的电气连接. 这是自动变压器与一般变压器的区别.

从图中可以看出，在一次侧加额定电压时，如果不考虑电阻的压降和漏感电位，则

其中K是自耦变压器的变比.

当自耦变压器连接到负载并且次级侧有电流i 2输出时，

图自耦变压器上面的公式表明，自耦变压器中一次和二次电流的大小与线圈匝数成反比，并且相差180°. 因此，在自耦变压器中自耦变压器作音频输出变压器，一次侧和二次侧公共部分的电流为i = i 1 + i 2. 考虑到i 1和i 2处于相反相位，则I = I 2 -I 1. 比率K接近1，由于i 1和i 2的值相差不大，因此线圈公共部分的电流I非常小. 因此自耦变压器作音频输出变压器，该部分线圈可以使用横截面较小的导线以节省材料.

自耦变压器的优点是: 结构简单，节省材料，效率高. 但是，只有在变压器比例不大的情况下，这些优点才有意义. 其缺点是次级线圈和初级线圈是电连接的，不能用于较大的应用场合（通常不超过2个）. 这是因为断开次级线圈时，高压会连接到低压网络，这很容易发生事故.

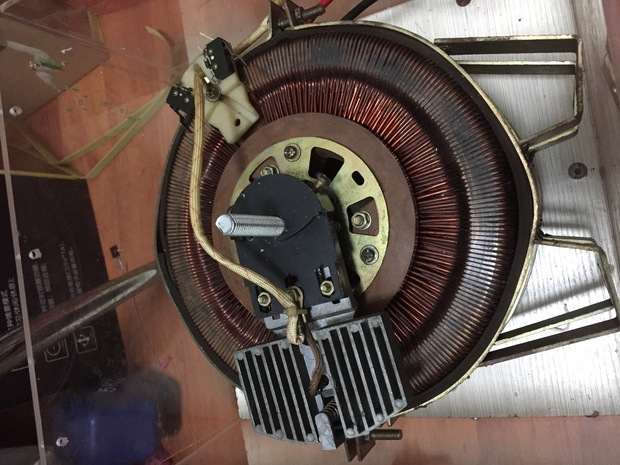

实验室中常用的调压器是具有可变次级线圈匝数的自耦变压器，如下图所示.

此稳压器的端点可以滑动，因此可以均匀地调节电压. 稳压器也可以做成三相，容量一般为几千伏，电压为几百伏.

使用自动耦合器稳压器时，请注意以下几点:

1）初级和次级侧不能正确连接，否则变压器将被烧毁.

2）三个输入端子连接到电源，用于220V和110V电源. 不要将它们连接错误，否则会烧毁变压器.

3）在打开电源之前，将手柄转到零位置. 在打开电源之前，逐渐动员手柄以调出所需的输出电压.
