交流接触器之间的互锁线分析

在三相电动机控制中，我们将增加正向和反向交流接触器，正向旋转期间反向交流接触器的常闭辅助触点以及反向旋转时正向交流之间的互锁功能. 辅助联系人.

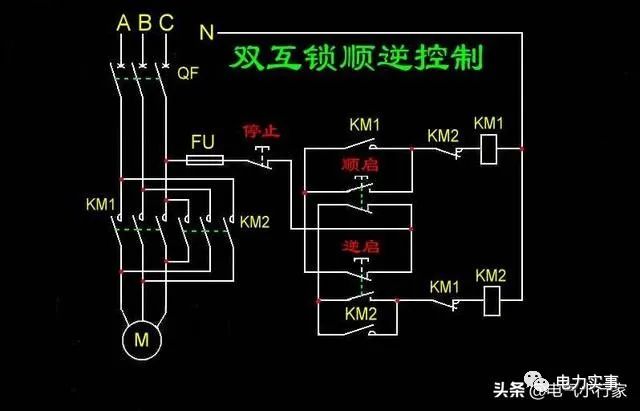

已添加互锁功能. 将来交流接触器互锁电路图，我们将不会在正向旋转过程中使旋转反向，也不会在反向旋转过程中发生正向旋转，从而有效地保护了仪器和人身安全.

如何连接互锁？

交流接触器的联锁不能单行解决. 它是两个交流接触器之间辅助触点的串联. 互锁和自锁一起使用. 常开辅助触点变为常闭，并且常闭触点变为常开，因此串联在反向电路中的常闭辅助触点变为常开. 此时，反向电路会断电，因此无论如何都将通电.

按下反向按钮时，反向交流接触器将吸引正向电路中串联的长闭合辅助触点，使其常开. 此时，正向电路会断电，因此正向电路将不会通电. 接通电源后，电路将得到有效保护，并且添加互锁按钮不会导致两个交流接触器在按下正向和反向后跳动同时按下按钮.

按钮互锁

以上是交流接触器互锁的情况. 另一个功能是按钮互锁. 因为在三相电动机的正向和反向控制回路中，我们需要使用三个控制按钮来停止正向和反向旋转. 按钮，有些电路在按正向旋转后不能直接切换为反向，这一次我们只能按停止按钮然后反向.

某些控制回路可以直接从正向切换为反向，那是什么原因？这是控制回路中连接的按钮的互锁. 其原理与交流接触器之间的互锁原理基本相同. 正向电路中串联换向按钮的常闭触点通常串联闭合. 联系人.

串联后，再次按前进按钮可切断反向电路的电源，再按反向按钮可切断正向电路的电源.

按钮的联锁和交流接触器的联锁可以用来完成整个控制系统的功能，但是某些大功率电动机如果直接从正向切换到反向，则会损坏电动机，因此取决于.
