一种防爆碱性锌锰电池的制造方法

本发明涉及锌锰电池的防爆结构领域，尤其涉及一种防爆碱性锌锰电池.

背景技术:

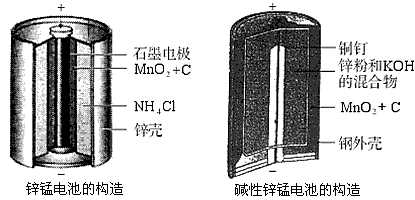

碱性电池也称为碱性干电池，碱性锌锰电池和碱性锰电池，并且是锌锰电池系列中性能最好的品种. 适用于大流量放电和长时间使用. 电池的内阻低，因此产生的电流要比普通碳电池大. 由于这些电池不含汞，因此可以与生活垃圾一起处理，而无需进行有计划的循环利用. 碱性电池以其碱性电解液命名. 像所有干电池一样，电池的主要结构主要是正极，腹肌和电解质的定位. 碱性电池最常见的形状是圆柱形.

在使用碱性锰电池的过程中，如果在放电过程中产生气体，则会发生电池鼓胀甚至电池爆炸等事故. 因此，为防止碱性锌锰电池爆炸，需要及时将锌锰电池排空. 排除气体，必要时切断电池的外部电源. 从而有效地降低了放电过程中电池劣化的可能性，并减少了放电过程中气体过多导致爆炸的发生.

技术实现要素:

为了解决现有技术中的问题，本发明的目的是提供一种防爆碱性锌锰电池，当电池中产生气体时，该碱性锌锰电池可以排放产生的气体，以减少电池中的气体. 电池胀大或爆炸. 情况发生了.

本发明的目的是通过以下技术方案实现的:

一种防爆碱性锌锰电池，包括正极结构，负极结构，密封垫和隔板；

正极结构包括金属壳和锰环. 金属壳是圆柱形的，在金属壳中设有多个同轴排列的锰环；

负极结构包括负极集电体，负极锌膏层和防爆结构；负极锌膏层和锰环之间通过隔膜隔开，将负极集电体以针状插入负极锌膏层中，并位于金属壳体的轴向上.

防爆结构包括支撑盖，负极端盖，环形气膜和弹片. 负极集电体的下端通过垫圈的中间与支撑帽的中部连接，支撑帽的边缘朝上，环状气膜的边缘固定. 负极端盖通过垫圈压在金属壳体的内侧，负极端盖的中部通过连接轴与支撑盖的下端面的中部连接. 环形气膜；在支撑盖与环形气膜之间，在支撑盖与垫片之间形成有气室，并相应地设有多个进气孔，每个进气孔与气室连通，排气盲孔连通在连接轴的中部，排气盲孔侧设置有外部环境. 在壁上设置有多个排气细孔，在环状的气膜的中央设置有环状的部分，并且环形部分可沿连接轴线移动，以将充气室与排气盲孔连接；

当金属外壳中产生气体时，气流通过进气孔进入膨胀腔，并推动环形气膜的环形部分沿连接轴移动，直到膨胀腔通过排气细孔为止排气盲孔依次排向外部环境. 排气.

进一步: 在连接轴的外套上有一个弹片，弹片的上，下端分别邻接负极端盖和​​环形气膜的环形部分.

另外: 连接轴的上端在支撑盖附近有一个拉出部分. 当充气室内的气压达到设定值时，拉出部承受设定的拉出力并被拉出.

进一步: 在金属壳体的远离负极的端部设置有T形绝缘保持器碱性锌锰电池的金属外壳是什么，并且在负极集电体的上端设置有塔形的保持部. 塔形保持部连接到绝缘保持器Fit以相对固定.

进一步: 第一间隔环设置在锰环的顶部，第一间隔环位于隔板与导电壳体之间，且不与阳极锌膏层发生化学反应；它位于阳极集电器和隔板之间. 第二个隔板环位于负极锌浆层的下方，并有多个排气孔.

进一步: 负极集电体和支撑帽一体形成，负极端帽通过连接轴与支撑帽连接并电连接.

由于采用了上述技术方案，因此本发明具有以下优点:

1. 在这种电池结构中，由于环状气体膜的结构，环状气体膜可以膨胀，然后环状气体膜沿着连接轴向下移动. 当其向下移动到一定程度时，排气孔可以与充气腔连通，从而使气体可以从排气孔通过排气盲孔排放到电池外部，从而降低排气孔中的气压. 电池结构，从而降低了电池膨胀或爆炸的可能性；

2. 连接轴采用可拉式结构设计，当电池中的气压达到一定的结构时，连接轴会断裂，从而不再需要电池外部供电，从而避免了电池的外部供电. 电池对电池产生气体速度的影响，以进一步降低电池鼓起或爆炸的可能性；

3. 第一隔离垫圈和第二隔离垫圈安装在电池中，可以使正极锰环和负极锌糊具有更好的隔离性，并避免负极锌糊跨上下边缘直接接触锰环. 隔板的内部，导致电池内部气体过多，发生爆炸.

在随后的描述中将在一定程度上解释本发明的其他优点，目的和特征，并且基于以下研究和研究，在某种程度上碱性锌锰电池的金属外壳是什么，对于本领域技术人员而言是显而易见的，或者可以从本发明的实践中教导. 通过以下描述和权利要求书，可以实现和获得本发明的目的和其他优点.

图纸说明

图1是防爆碱性锌锰电池的;

图2是图1中A部分的放大;

图3是图2中C部分的放大. 2;

图. 图4是图3的B部分的放大. 1.

参考符号: 1-金属外壳，2-锰环，3-First隔离垫圈，4-绝缘定位器，5-负极锌膏层，6-隔膜，-7-负极集电器，-8-负极端盖， 9环气膜，10垫圈，11-进气孔，12塔形夹紧部分，13拉出部分，14弹片，15排气孔，16排气盲孔，17秒垫片，有18个支撑帽.

具体实施

下面将结合附图和实施例进一步描述本发明:

示例1

如图所示: 防爆碱性锌锰电池，包括正极结构，负极结构，垫片10和隔板6.

正极结构包括金属壳体1和锰环2. 金属壳体1是圆筒形的，并且在金属壳体1中设置有多个同轴布置的锰环2.

负极结构包括负极集电体7，负极锌糊剂层5和防爆结构. 负极锌糊剂层5和锰环2被隔板6隔开，将负极集电体7以针状插入到负极锌糊剂层5的内部及金属框体的中心轴上. 1;

该防爆结构包括支撑盖18，负极端盖8，环形气膜9和弹片14. 负极集电体7的下端连接至支撑的中间. 盖18穿过垫圈10的中间，并且支撑盖18的边缘翻转. 环状气体膜9的边缘被升高并固定. 负端盖8的边缘通过垫圈10压在金属壳1的内侧. 负端盖8的中间部分通过支撑垫18的下端表面的中间部分连接. 连接轴. 穿过环形气膜9;在支撑盖18和环形气膜9之间形成有充气腔，在支撑盖18和垫圈10上分别设有多个进气孔11，每个进气孔11与充气腔连通. 连接轴的一部分具有与外部环境连通的排气盲孔16，在排气盲孔16的侧壁上设有多个排气细孔15，在环状的中央设置有环状的部分. 气膜9，环形部分可以沿着连接轴移动，以将充气室与排气盲孔16连接起来.

在连接轴上覆盖有弹性片14，弹性片14的上下两端分别抵接在负极端盖8和环状气体膜9的环状部上.

这种防爆碱性锌锰电池的排气原理如下:

当金属壳体1中的正负电极材料发生化学反应并产生气体时，气流可以通过进气孔11进入膨胀室，从而环形气体膜9可以膨胀. 在环形气体膜9膨胀期间，推动环形气体膜9的环形部分沿连接轴线向下移动，同时推动环形部分以压缩弹性片14，当向下运动到一定程度时在一定程度上，排气孔15可与充气室，充气室的内部连通. 气体可通过排气细孔15和排气盲孔16依次排入金属壳体的外部环境. 从而降低了金属外壳中的气压，从而降低了电池鼓胀或爆炸的可能性.

排气完成后，充气室内的气压恢复正常. 此时，弹片14可以将环形气体膜9的环形部分推回到原始位置，并且再次使膨胀室和排气孔15断开. 电池的连接关系实现了重置电池各部分的效果.

示例2

在实施例1的结构的基础上，还具有用于与外部负载电路断开的结构，具体包括以下结构和连接方法: 在连接轴的上端附近有断裂. 支撑盖18部分13，当充气室内的气压达到设定值时，拉出部13承受设定的拉出力而破裂. 金属壳体1的远离负极的端部设有T形绝缘保持器4. 在负极集电体7的上端，具有与之搭扣配合的塔形夹持部12. 绝缘夹4相对固定. 在锰环2的顶部设置有第一隔离环，该第一隔离环位于膜片6与导电壳体之间，并且不与阳极锌膏层5发生化学反应. 在负极集电体7与隔板6之间设置有第二隔板环17，该第二隔板环17位于负极锌糊剂层5上. 负极集电体7和支撑盖18一体成型，负极端盖8通过连接轴与支撑盖18连接并电连接.

防爆型碱性锌锰电池放电过快时，切断外部电源的工作原理如下:

当金属壳体1中的正负电极材料进行过快的化学反应，并且所产生的气体排出速度慢于所产生的速度时，充气室中的气体过度膨胀，并在一定程度上膨胀. 在环形气体膜9中，并且在充气室中的气压达到一定水平之后，可以拉下拉出部分13，从而不再通过负极盖8向外部供电，有效地避免了电池连续运行对电池中产生的气体速度的影响，从而在一定程度上降低了电池爆炸的可能性；当发生上述情况时，将不再使用电池.

最后，以上实施例仅用于说明本发明的技术方案，并不用于限制本发明. 尽管已经参考优选实施例详细描述了本发明，但是本领域普通技术人员应该理解，在不脱离技术方案的目的和范围的前提下，可以对技术方案进行修改或等同替换. 在本发明权利要求的范围内.
