继电器的类型是什么？继电器的类型是什么？

继电器是一种自动控制电器，当输入改变为一定值时，其触点会改变或闭合交流和直流小容量控制回路.

电磁继电器，时间继电器，热继电器，速度继电器，固态继电器

1. 电磁继电器:

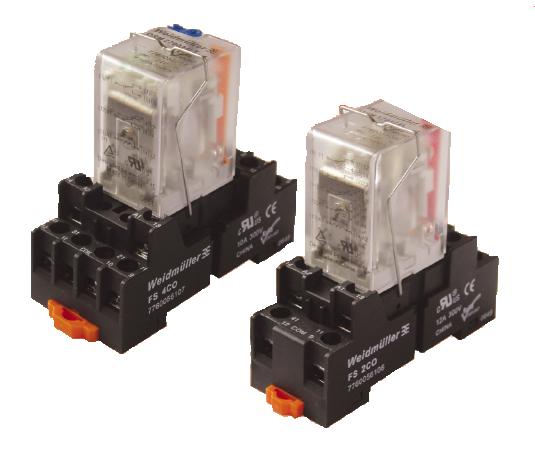

大多数产品是，例如电压继电器，电流继电器，中间继电器等.

结构原理:

线圈的作用是从电源获取能量并建立磁场；磁芯的作用是增强气隙中的磁场；极帽的作用是增加工作气隙的渗透性；电枢的作用是电磁能和机械能的转换.

继电器的输入信号可以是电压和电流，继电器可以分为交流和直流

交流电芯由硅钢板制成，磁极面上装有短路铜环；

直流电芯为低碳钢，不需要短路环.

图1电磁继电器的

1-静态接触； 2-动态接触； 3-轭4线圈; 5极帽; 6-铁芯； 7-电枢; 8-反作用弹簧； 9-芦苇； 10-工作气隙

继电器特性（输入输出特性）: 跳跃回路特性:

X

X = X0，Y突然增加到Y1

X> X0，Y1不变

X降为Xi，Y突然降为0

X再次减小，Y仍为0

X0继电器动作值（推入值），Xi继电器复位值（释放值）

返回系数K = Xi / X0

图2继电器的跳跃型环回特性

2. 时间继电器:

根据延迟模式: 延迟关闭和延迟打开

直流电磁时间继电器

在直流电磁电压继电器的铁芯上增加一个阻尼铜套，以形成一个时间继电器. 它使用电磁阻尼原理来产生时间延迟. 从电磁感应定律可以知道，在继电器线圈接通和断开期间，铜套管中将感应出电位，并且感应电流将流动. 该电流产生的磁通量将始终与原始磁通量相反. 品种.

给电器通电时，由于电枢处于释放位置，气隙大，磁阻大，磁通量小，铜套的阻尼作用较小，电枢啮合时的延迟不明显（通常忽略）.

当继电器断电时，磁通变化量很大，铜套的阻尼作用也很大，因此电枢延迟释放并起到延迟作用. 因此，该继电器仅用作断电延迟.

这种时间继电器的延迟时间相对较短. 最长的JT3系列不超过5s，并且精度低. 通常，仅在要求不高的场合使用.

从接收信号到致动元件有一定时间间隔的继电器. 利用磁性系统中的短路套管或短路线圈的电磁阻尼作用来达到延迟的目的. 延迟范围10ms-2s（最大5s），延迟精度+10％

图3动作延迟和释放延迟

空气式时间继电器

空气阻尼时间继电器利用空气阻尼原理来获得时间延迟. 它由三部分组成: 电磁系统，延迟机制和触点. 电磁机构是直接作用的双E型. 接触系统是LX5型微动开关. 延迟机制使用安全气囊阻尼器.

空气阻尼时间继电器既有由气室中的气动机构驱动的延时触点，又有由电磁机构直接驱动的瞬时触点. 可以设为上电延迟型，也可以设为断电延迟型. 电磁机构可以是直流或交流.

图4具有通电延迟的空气型时间继电器

半导体时间继电器

电子时间继电器已成为时间继电器的主流产品. 电子时间继电器由晶体管或集成电路和电子组件组成. 已经有由单片机控制的时间继电器. 电子时间继电器具有延时范围广，精度高，体积小，抗冲击，抗振动，调整方便，寿命长等优点，因此发展迅速，应用广泛.

半导体时间继电器有两种输出形式: 接触式和非接触式. 前者使用晶体管来驱动小型电磁继电器中间继电器种类，后者使用晶体管或晶闸管输出.

3. 热继电器:

当三相交流电动机出现长期负载欠压运行，长期过载运行和长期单相运行等异常情况时，会导致电动机绕组过热甚至烧毁. 为了充分发挥电动机的过载能力，请确保电动机的正常启动和运行，并且当电动机长时间过载时，它会自动切断电路，从而产生继电器热敏电阻. 继电器可以根据过载程度改变运行时间. 不能用于瞬时过载保护和短路保护.

根据相数: 单相，两相，三相

根据功能: 无缺相保护，有缺相保护

工作原理: 电路由于长期过载而产生热量. 加热元件串联在电动机回路中. 将双金属片加热并弯曲以驱动接触动作.

图5热继电器的工作原理

4. 固态继电器

由固体半导体元件组装而成的新型非接触开关广泛用于数字程序控制设备，微电机控制，温度调节设备，数据处理系统和计算机终端接口电路中，尤其适用于频繁动作，防爆和防潮，特殊场合，如耐腐蚀.

固态继电器（SSR）是所有电子电路组合的组成部分. 它依靠半导体器件和电子元件的电磁和光学特性来完成其隔离和继电器切换功能. 与传统的电磁继电器相比，固态继电器是一种无机械，无运动部件的继电器，其功能与电磁继电器基本相同.

固态继电器的优点

高寿命和高可靠性: SSR没有机械零件和坚固的组件来完成接触功能. 由于没有活动部件，因此可以在高冲击和振动环境下工作. 由于固态继电器的组成部分，其固有特性决定了固态继电器的长寿命和高可靠性.

灵敏度高，控制功率低，电磁兼容性好: 固态继电器的输入电压范围宽，驱动功率低. 它与大多数逻辑集成电路兼容中间继电器种类，无需添加缓冲区或驱动器.

快速切换: 因为固态继电器使用固态设备，所以切换速度可以从几毫秒到几微秒.

电磁干扰小: 固态继电器没有输入“线圈”，没有引弧和回弹，因此减少了电磁干扰. 大多数交流输出固态继电器都是零电压开关，该开关在零电压时导通，在零电流时关断，从而减少了电流波形的突然中断，从而降低了开关瞬态效应.

固态继电器的缺点

导通后的管压降大，晶闸管或双向晶闸管的正向压降可达到1〜2V，大功率晶体管的饱和压降在1〜2V之间，一般功率场效应管的导通电阻也大于机械触点的接触电阻.

关闭半导体器件后，仍然会有几微安至几毫安的泄漏电流，因此无法实现理想的电隔离.

由于管压降大，导通后的功耗和发热也大，大功率固态继电器的体积比相同容量的电磁继电器大得多，成本是也更高.

电子元件的温度特性和电子电路的抗干扰能力很差，并且抗辐射性也很差. 如果不采取有效措施，工作可靠性就会降低.

固态继电器对过载更敏感，必须通过快速熔断器或RC阻尼电路来防止过载. 固态继电器的负载与环境温度有关. 随着温度的升高，负载能力将迅速下降.
