继电器参数要点

1. 线圈使用的电源和功率继电器使用的电源是直流还是交流，以及线圈消耗的额定功率. 2.线圈电阻指线圈的电阻值. 如果知道继电器的额定工作电压和线圈电阻，则可以根据欧姆定律找到继电器的额定工作电流. 3.额定工作电压（电流）指继电器可以可靠工作的电压或电流. 当继电器工作时，继电器线圈的输入电压或电流应等于该值. 一种继电器可以适应不同电路的使用要求. 它具有多种额定工作电压或工作电流，通常以规格来区分. 4.吸合电压（电流）指继电器从释放状态开始进入吸合操作时的最小电压或最小电流. 此时，继电器的引入不可靠，也称为工作电压（电流）. 5.释放电压（电流）指继电器从吸合状态变为释放状态时的最大电压或最大电流. 6.触头负载指触头可承受的最大负载能力. 操作期间继电器触点的电压或电流值不得超过该项目的规定值，否则会损坏触点. 7.动作时间动作时间也称为吸合时间，是指从继电器通电到触点全部释放到工作状态的时间. 继电器工作时的继电器特性如图所示. 当向线圈施加电压时，由于线圈的电感，线圈中的电流呈指数增长.

当电流增加到一定值时（如图中的点a所示），线圈产生的吸引力使电枢开始运动. 此时的电流值称为吸合电流. 由于电枢的运动会改变线圈的电感，因此产生的反电动势会减小线圈中的电流. 当电枢停止运动时，线圈的电感将保持不变（图中的点b），然后线圈中的电流将呈指数增加，达到额定电流Io. 从线圈通电到电枢开始移动的时间t1称为启动时间，t2是电枢的移动时间. 电磁继电器的工作时间为t1和t2之和. 8.释放时间继电器的释放特性如图所示. 当切断线圈电流时，线圈失去励磁，并且线圈产生的磁通量开始从稳定值φo衰减. 由于铁芯的涡流和阻尼作用，线圈的吸引力逐渐减小. 当达到某个力矩时（图中的点c），线圈的吸引力减小到足以吸引电枢的位置，电枢开始释放并返回初始位置. 从关闭电源到电枢恢复到初始位置的时间称为释放时间. 在该图中，t3是直到不能吸收电枢的磁通量衰减的时间，而t4是电枢返回初始位置的时间，即释放时间. 继电器的本质是开关，它也用于连接或断开电路，但是它是由电信号或磁场控制的，无需手动操作. 继电器已广泛用于自动控制系统中，下面将进行简要介绍. 电磁继电器1.电磁继电器的结构电磁继电器是利用控制电流通过电磁线圈吸引电枢以实现触点切换功能的继电器.

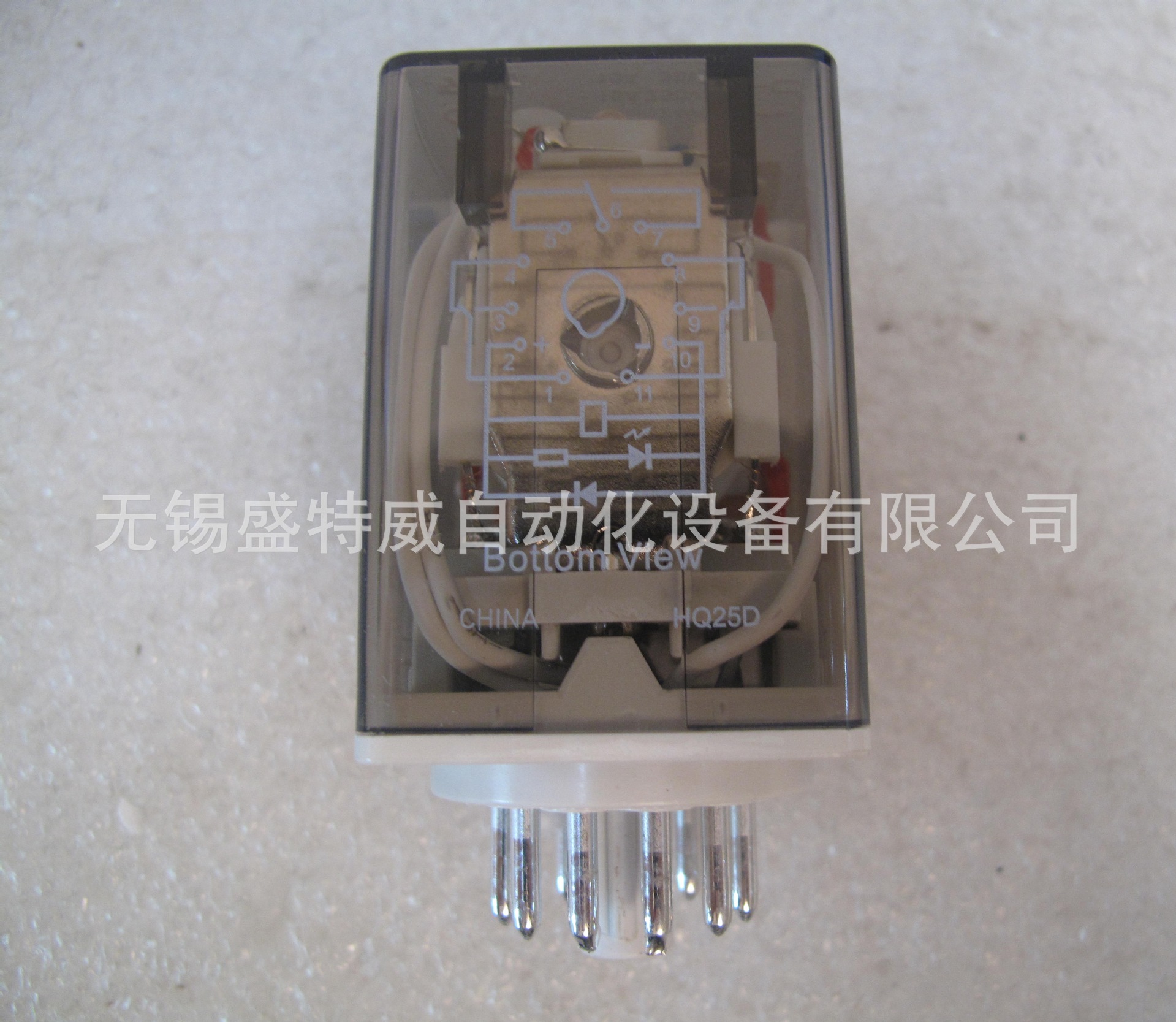

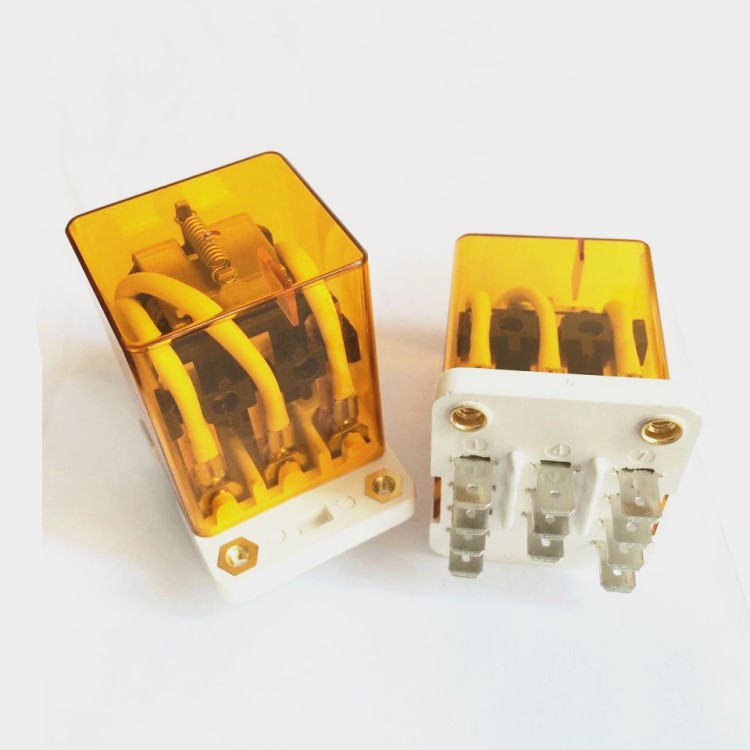

它由三部分组成: 电磁系统，接触系统和传输系统. 图1是超小型小型功率继电器（JRC-21F）的和电路符号. 2，电磁继电器的物理图: 3，命名和产品标签4，电磁继电器的驱动电路实验图2是电磁继电器的驱动实验电路. 使用VT作为开关管，R是上偏置电阻，RP是灵敏度调节电位器. 并联连接在继电器K上的二极管VD用作续流（阻尼）二极管，为VT切断时线圈中电流突然中断所产生的反电动势提供了一条路径，以避免过高击穿VT的集电极结产生反向电压. 当通电电磁继电器时，VD可以是默认值. 当RP电阻值逐渐变小时，线圈两端的电压逐渐上升到吸合电压值（4V），继电器吸合，常开触点Za-Zc闭合，电源GB2接通，直流电动机M旋转. 2.簧片开关簧片开关是一种电磁控制开关. 除开关的磁场激励外，线圈通过电流产生的磁场也可用于开关触点. 这是簧片开关. 簧片继电器的典型包装形式如图3所示. 线圈和线圈中的干簧片封装在磁屏蔽盒中. 簧片继电器结构简单，灵敏度高，常用于小电流快速开关电路. 图4显示了簧片继电器的实验电路. KR选择了额定电压为3V且标称电阻为700Ω的簧片继电器.

当光敏电阻RG受到光照射时，线圈中的电流超过引入电流值（4mA），常开触点Ha-Hb进入，蜂鸣器HA接通声音. 3.时间继电器电子电路装置和电磁继电器结合在一起成为时间继电器. 图5的左侧是时间继电器的形状，右上和右下是慢放电继电器和慢吸继电器的电路符号，它们具有延迟时间的作用. 使用时间继电器时，旋转顶部旋钮设置继电器的延迟时间. 图6是模拟时间继电器的实验电路. 当控制开关SA闭合时，功率通过延迟电阻器R1被充电到延迟电容器C. 当VT1的基极电压上升到2.1V时，VT1接通并通过发射极电阻R3具有很强的正反馈作用，VT2迅速截止，连接到VT2集电极电路的电磁继电器K释放，红色发光二极管熄灭，绿色发光二极管点亮. K选择一个电磁继电器，其线圈电阻值为120Ω，额定电压为5V. 当延迟电容器C选择22μF时，继电器延迟释放时间约为30秒，而当使用220μF时，它可以延迟4分钟以上. 浪涌吸收电路使用不当会导致继电器电路振荡. 圈子类别: 电子产品（δ֪）2009-1-9 10:38:00 [加入圈子] [我要评论] [加入收藏]由于单位生产的需要，需要设计一个“累加器”在一段时间内两次.

具体要求是: 线路接通电源后，线路将延迟2分钟，并且经过两次计数后无法再次计数. 一分钟半后，电路复位，系统再次进入可计数状态. 由于时间限制，我们使用继电器电路来实现所需的功能. 具体电路如图1所示（图中的[3]是方括号中的行号），物料清单如表1所示. 图1累积电路表格1物料清单代码FU1-FU3 BC TC TB KT1，2 SJ KJ0--KJ4熔断器桥式整流器变压器连接端子时间继电器计数器继电器名称型号规格RT14 –20 2A KBPC2010 BK-50 220VAC / 24VAC X5-1010 AT—6 / 4 3M DC24V SJ—608L JZX-22F / 4Z DC24V 2 1 5座位数3 1 1座位的原理分析和测试在图1中，时间继电器KT1被用作上点延时，接通电源后需要一段时间（大约1分钟）. 分钟半）进入计数状态. 每个继电器的操作过程如下: 按下限位开关时，LS-1的常开触点[3]-[5]闭合. 继电器KJ0进入，触点[]-[c6]将计数器加一；然后继电器KJ1进入，其常开触点[11]-[13]闭合，并通过触点[3]-[7]限位开关恢复后，其常开触点LS-1断开，常闭触点LS-2闭合，继电器KJ2闭合，并且由于继电器KT2的延时，继电器的电击[15]-[13]打开. 触点[3]-[15]保护自己.

至此，计数完成；继电器J1和J2处于吸合状态. 当再次按下限位开关时，LS-1的触点[15]-[17]闭合，继电器KJ0吸合，其触点[]-[c6]将计数器加1；否则，继电器KJ0闭合. 还可以通过触点[15]-[19]来使继电器KJ3吸合和自我保护. KJ3插入，其常闭触点[7]-[9]断开以释放KJ1；它还使继电器KJ4吸合并且KT2通电. KJ4插入并闭合常闭触点[c6]-[c8]，以打开计数电路. 此时，KJ2，KJ3，KJ4和KT2被拉在一起. 在给KT2通电后，经过一段时间的延迟后，其常闭触点[3]-[15]断开，从而继电器KJ2，KJ3，KJ4和KT2释放，并且恢复了电路的初始状态. 该循环动作实现了所需的功能. 当我们在图1中构建电路进行验证时，该电路运行良好. 在正式的布线安装中，为了防止电路中每个继电器的动作引起的电涌，我们在每个继电器的线圈中增加了一个二极管，如图2（a）所示. 安装接线后，进入上电调试. 计数两次后，当时间继电器KT2线圈断电时，电路振荡. 即，时间继电器KT2和其他继电器KJ2，KJ3和KJ4连续释放和吸引，引起振荡，并且无法进行正常计数.

问题分析首先，我们认为接线错误. 经过几次检查后，我们仍然没有找到原因，并且接线正确. 后来，我认为没有新的续流二极管可以消除测试电路中的浪涌. 立即将其卸下，然后再次尝试电路，继电器将正常工作. 我们知道，当继电器和接触器开路的电流小于电弧电流时，不会发生电弧放电. 但是，如果电路中存在电感，则断开时触点之间会出现过电压. 如果它大于接触间隙火花放电的点火电压，则该间隙将被击穿并发生火花放电. 为了消除火势，我们在继电器线圈的两侧增加了一个二极管. 当继电器关闭时，线圈中的电流不会突然变化，使得继电器线圈中存储的能量通过并联二极管被消耗，从而达到灭火的目的. 但是，由于回路中电磁时间常数的增加，继电器触点的释放时间延长，这会增加电路的“竞争风险”并引起振荡. 找到原因后，问题就解决了. 我们用二极管（或电容器）和电阻器的串联电路代替了原来的单个二极管. 只要选择电阻器的电阻值，因为流过电阻的电流小于继电器的释放电流，通常可以选择两倍的线圈电阻. 让我们再次分析电路的振荡过程: 当限位开关被激活两次时大线圈功率继电器，继电器KJ2大线圈功率继电器，KJ3和KJ4闭合. 此时，时间继电器KT2通电并开始延迟；延迟时间到期后，KT2接通，常闭触点[3]-[15]打开. 继电器KJ2，KJ3，KJ4和时间继电器KT2断电.

由于继电器KJ2，KJ3和KJ4的线圈两端都连接到续流二极管D，尽管继电器的线圈已断电，但继电器仍处于吸合状态. 释放KT2时，常闭触点[3]-[15]闭合. 此时，只要KJ2，KJ3和KT4本身没有释放，线圈就再次通电，并且时间继电器KT2没有时间放电. 再次接通电源时，KT2再次运行，一吸一放电引起振荡. 仿真实验使用Multisim 10.1进行仿真. 为了便于观察，我们将时间继电器T1和T2的时序分别设置为3ms和5ms，并在图中的三个位置分别添加了一个探针. 由于链接的限位开关通常处于打开状态，通常无法在软件中找到. 要闭合触点，我们改为使用两个独立的开关J1和J2，并注意它们在仿真中的动作顺序. 首先，模拟没有续流二极管的电路. 该电路如图2所示. 仿真结果表明该电路可以正常工作，继电器的吸合电流为100mA. 图2续流二极管电路其次，我们使用续流二极管将其连接到7个继电器的线圈中进行仿真. 结果，当续流二极管连接到图中的继电器M3的两端时，电路将无法正常工作. 电路加电（模拟开始）后，一旦激活继电器T1，继电器M3就会闭合，如图3所示.

为了消除添加单个续流二极管的影响，我们根据上述方法在续流二极管电路中添加了一个限流电阻. 从仿真中可以看出，L1和L2之间的电压为120V，流经继电器的电流为100mA，因此我们将电阻值设为1.5KΩ. 仿真后，电路正常工作. 图4显示了J1和J2均动作两次后的电路状态. 图3连接一个续流二极管以产生“冒险”电路. 图4使用二极管和限流电阻的电路. 同样，我们降低电阻R1的电阻以进行仿真. 当R1小于41.2Ω时，电路将具有如图4所示的异常状态. 结论尽管仿真和实际调试之间存在一些差异，但所有这些都表明，最好避免使用单个二极管作为浪涌吸收器继电器控制电路中的电路. 最好使用图5（b）所示的RD电路或RC电路. 同样，时间继电器的选择也会影响电路的操作过程. （A）（b）图5二极管浪涌吸收电路逻辑电路只是可以完成逻辑功能的电路. 如果继电器通电并在1闭合，断电释放设置为0，或者其触点闭合为1且断开为0，则该继电器可用于形成各种逻辑门电路，以发挥逻辑控制的作用. 1.非门电路由继电器组成的非门电路如图所示. 通过使用继电器的触点来实现，即，当输入信号A = 1时，继电器K1闭合，触点K1-1断开，输出Y = 0；当输入信号A = O时，继电器K1释放，触点K1-1闭合，输出Y = 1.

2. AND门电路图中显示了由继电器组成的AND门电路. 当输入信号A = 1，B = 1和C = 1时，继电器K1，K2和K3都闭合，相应的触点K1-1，K1-2和K1-3都闭合，并且输出Y = 1. 如果一个或多个输入信号为0，则触点将切断正电源电路并输出Y = 0. 继电器而非门电路继电器和门电路3.或门电路如果继电器的所有常开触点并联连接，则可以得到如图所示的“或”门电路. 只要该电路的一个继电器通电（A = 1，或B = 1，C = 1），相应的触点就会闭合，输出Y = 1. 4. NAND门电路继电器NAND门电路如图所示，它实际上是NAND门电路和NAND门电路的组合，其逻辑功能是AND逻辑NAND逻辑的结果，即AND逻辑结果. 继电器K4及其触点K4-1发挥非功能性作用. 继电器或门电路继电器而非门电路5.或非门电路继电器或门电路如图所示. 它实际上是“或”门电路与“非”门电路的组合，其逻辑功能是“或”逻辑和非逻辑电路的结果，与“或”逻辑结果相反. 继电器K4在这里也起着非功能性的作用. 继电器或非电路
