【2017年完成】实验1电磁电流继电器和电压继电器特性实验

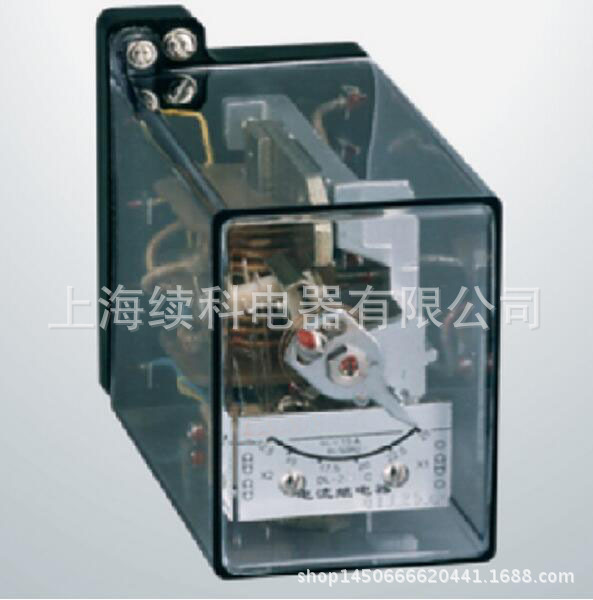

DL-21CDY-21C，26C DL-23CDY-23C，28C DL-22CDY-22C DL-24CDY-24C，29C DL-25CDY-25C实验1，电磁电流继电器和电压继电器特性实验1，实验目的熟悉具有DL型电流继电器和DY型电压继电器的实际结构，工作原理和基本特性；掌握工作电流值，工作电压值及相关参数的设定方法. 二，预览与思考1.为什么电流继电器的返回系数恒定小于1？ 2.工作电流（电压），返回电流（电压）和返回系数的定义是什么？ 3.如果实验结果不符合要求，可以正确调整吗？ 4.在继电器保护装置的设计中，回波因数的重要用途是什么？ 3.原理描述DL-20c系列电流继电器用于继电保护装置中，以反映发电机，变压器和输电线路的短路和过载. DY-20c系列电压继电器用于继电保护装置，可反映发电机，变压器和输电线路的电压上升（过压保护）或电压下降（低电压启动）. DL-20c，DY-20c系列继电器的内部接线图如图1所示. 图1-1电流（电压）继电器的内部接线图以上继电器是瞬时电磁继电器. 当流经电磁线圈的电流达到或超过设定值At时，电枢抵抗反作用转矩运动并保持在运行状态.

过电流（电压）继电器: 当电流（电压）上升到设定值（或大于设定值）时，继电器将立即动作，其常开触点闭合，并且常闭触点断开. 低压继电器: 当电压降至设定电压时，继电器将立即动作，常开触点将打开，常闭触点将闭合. 继电器铭牌的标度值为电流继电器的两个线圈串联连接，电压继电器的两个线圈并联连接时标记的指示值等于设定值；如果上述两个继电器的两个线圈并联连接，则设定值为指示值的动态标度. 指针改变游丝的作用转矩，从而改变继电器的作用值. 图1-2电流继电器实验接线图图1-3过电压继电器实验接线图4.实验设备序列号设备名称ZB11DL--24C / 6电流继电器ZB15DY--28C / 160电压继电器ZB35交流电流表ZB36交流电压表交流220V触点通断指示器0〜450V YJ DY-28C / 160自动耦合器调压器0〜5A6.3Ω转换器10A触点通断指示器DL-24C / 6自动耦合器调压器LJ DZB01-- 1相位自动耦合器电压调节器6.3Ω/ 10A 1000V兆欧表V.检查步骤和要求1.绝缘测试在使用新设备之前或在拆卸和检修之后，必须进行绝缘测试. 如果额定电压为100伏特或更高，请使用1000伏特兆欧表确定绝缘电阻. 如果额定电压低于100伏，请使用500伏兆欧表确定绝缘电阻.

在测量绝缘电阻时，请根据继电器的具体接线，注意将不能承受高压的组件（例如，半导体组件，电容器等）从电路上断开或使其短路. 在此实验中，使用1000伏兆欧表确定导电电路与铁芯的绝缘电阻以及两个未连接的电路之间的绝缘电阻. 要求如下: 所有端子与铁芯或铁芯的绝缘电阻不应小于50兆欧. 每个线圈对触点和每个触点之间的绝缘电阻不应小于50兆欧. 线圈之间的绝缘电阻应不小于50兆欧. 将测量数据记录在表1--1中，并得出绝缘测试结论. 测试项目电流继电器电压继电器电阻值（兆欧）结论电阻值（兆欧）结论线圈接触注: 上表是继电器的端子号，铁芯是指继电器内部的磁化强度. 2.动作值，设定值的返回值和返回系数的实验接线图1-2，图1-3（图1-4）分别是电流继电器和过（低压）继电器的实验接线，分别为以下实验要求是分开进行的. 实验参数电流值（或电压值）可以使用单相自动耦合器稳压器，转换器，压敏电阻和其他设备进行调整. 在实验中，每个学生应注意培养自己的实际操作能力，并注意在调整过程中使参数平稳变化. 电流继电器的动作电流和返回电流测试在ZB11继电器组件中选择DL-24C / 6电流继电器，确定作用值并进行初步调整.

本实验中设定值为2A和4A的两种工作状态如表1-2所示. b. 根据设定值要求，确定继电器线圈的接线方式（串联或并联）. 请参阅表1-5. C. 按照图1--4连接电线. 检查正确性后，调节自动电压调节器和压敏电阻以增加输出电流并使继电器工作. 读取可使继电器工作的最小电流值，即使常开触点从断开变为闭合，最小电流也记录在表1-2中；工作电流由I dj表示. 激活继电器后，反向调节自动调节器和压敏电阻以减小输出电流，并且当触点开始返回到原始位置时的最大电流称为返回电流. 它由I fj表示. 读取该值并将其记录在表1- -2中，然后计算返回系数；继电器的返回系数是返回电流与工作电流之比，表示为K. dj fj过流继电器的返回系数在0.85至0.9之间. 如果小于0.85或大于0.9，则应进行调整. 有关调整方法，请参阅本节的第（4）点. 表1-2电流继电器测试结果记录表a. 过电压继电器的工作电压和返回电压测试在ZB15型继电器总成中选择DY-28c / 160型过电压继电器，确定动作值为1.5额定电压，即实验参数取150V并进行初步设置. b. 根据设置值要求确定继电器线圈的接线方法，请参见表1-6. C. 按照图1--3进行连接. 检查正确性后，调节自动耦合器电压调节器，读取可使继电器工作的最小电压Udj和可使继电器返回的最大电压U fj，将其记录在表1-3中，并计算返回系数K

返回系数的含义与电流继电器的含义相同. 返回系数不应小于0.85. 当它大于0.9时，也应进行调整. 低压继电器的动作电压和返回电压测试在ZB15继电器总成中选择DY-28c / 160低压继电器，确定作用值为0.7恒压，即实验参数为70V，并进行初步调整. b. 根据设置值要求确定继电器线圈的接线方法，请参见表1-6. C. 按照图1--3的方法连接接线，调节自动电压调节器，增加输出电压，首先向继电器加100伏，然后逐渐降低电压，继电器舌片开始下降时的电压称为工作电压. 电压U dj，然后增加电压，直到开始固定舌片. 电流I（A）2A选择继电器两个线圈的连接方式为: 4A选择继电器两个线圈的连接方式为: 测试序号测量起始电流Idj测量返回电流I fj返回系数K dj每次都会找到测量的启动电流和设置电流之间的误差％. 将吸引时的电压称为返回电压Ufj，并将获得的值记录在表1-3中，并计算返回系数. 返回系数K djfj低压继电器的返回系数不大于1.2，并且在用于强制励磁时不应大于1.06. 在上述实验中，需要在一个方向上平稳地调节电流或电压实验参数值，并注意舌头的旋转. 如果出现舌头堵塞或其他异常现象，请检查轴承是否脏污，接触位置是否正常以及舌头和电磁体是否发生碰撞.

应将动作值和返回值的测量重复三次，并且测量值和设定值之间的误差不应大于3％. 否则，请检查轴承和轴尖. 在实验中，除了测试设定点的技术参数外，还应进行刻度测试. 用设定电流的1.2倍或额定电压的1.1倍进行冲击试验后，重新试验的设定值应不超过设定值的3％. 否则，应检查支架和可移动部件的调节机构是否存在问题电流继电器的返回系数为什么恒小于1，或者线圈在各层之间是否短路. 当回波系数不符合要求时，应进行回波系数的调整. 有许多因素会影响返回系数，例如轴之间的光滑度，轴承的清洁度以及静触头的位置. 然而，显着的影响是舌头的末端和磁极之间的间隙以及舌头的位置. 返回系数的调整方法为: 调整舌片的起始角度和终止角度: 调整继电器右下角的舌片的起始位置限制螺钉，以更改舌片的起始位置角度. 此时，只能更改动作电流，而返回电流影响很小. 因此，可以改变舌头的启动电流以调节动作电流和返回系数. 从舌头的起始位置到磁极的距离越大，返回系数越小，反之，返回系数越大. 调节继电器右上方舌头末端位置的限位螺钉，以更改舌头末端位置的角度. 此时，只能改变返回电流而不影响工作电流. 因此，可以通过改变舌头的端角来调节返回电流和返回系数. 舌的端角与磁极之间的间隙越大，返回系数越大；反之，否则，返回系数越小. b. 无需调整舌头的起始角度和结束角度的位置，而是通过改变舌头两端的弯曲程度来改变舌头与磁极之间的距离，也可以通过调整返回系数来达到目的. 实现.

距离越大，返回系数越大；否则，返回系数越小. C. 适当调整接触压力也可以改变返回系数，但应注意，接触压力不应太小. 调整经营价值当继电器的设置指示器接近最大刻度值时，主要调整舌头的起始位置以更改操作值. 为此，可以调节右下舌形限制螺钉的起始位置. 当作用值太小时，调整限位螺钉，使舌片的起始位置远离磁极. 否则，请靠近磁极. b. 当继电器的设置指示器接近最小刻度值时，主要调节弹簧以改变作用值. C. 适当调整接触压力也可以改变作用值，但应注意，接触压力不应太小. 3.检查触点的工作可靠性应着重于检查和消除触点的振动. （1）消除继电器的过电流或过电压a. 如果将设定值设置在刻度盘的开头，则当测试电流（或电压）接近操作值或设定值时，可以通过以下方法消除接触振动. 静电接触弹片太硬或弹片的厚度和弹性不均匀. 容易引起弹片以不同的振动频率振动，或者因为弹片无法与继电器本身自由弯曲，从而不良接触会产生火花. 此时应该更换弹片. 静触头弹簧弯曲不正确. 激活继电器后，静触头可能会弹回动触头桥并引起振动. 此时，可以用镊子适当调节静触头弹簧. 如果活动触点桥的摆动角度太大，导致触点的振动不可接受，则可以适当弯曲触点桥的限位钩以消除它.

改变触点的接触角也可以减少触点的振动和抖动. 该角度通常约为55-65°. b. 用大电流（或高压）检查时会发生振动. 原因和消除方法如下: 当接触弹簧薄而弹性太弱时，继电器操作过程中接触弹簧的过度弯曲很容易使舌头与限位螺钉碰撞而反弹. 接触振动. 当继电器通过大电流时，接触弹簧可能会变形，从而引起振动. 消除方法是调整弹片的弯曲程度，适当缩短弹片的有效部分，使弹片变硬. 如果此方法无效，则应更换静触头. 当接触弹簧片和防振片之间的间隙太大时，接触也可能振动. 此时，间隙距离应适当调整. 继电器的旋转轴在轴承中的横向间隙太大，这也很容易引起触点振动. 这时，应适当调整侧向间隙或修理轴尖，并选择适合轴尖尺寸的轴承. 调节右限位螺钉的位置，以改变舌片的行程，以使继电器触点在电流接近操作值时停止振动. 然后，当电流增加到设定电流的1.2时，是否有振动. 过度振动的原因也可能是由于接触桥与舌头的相对位置不正确引起的. 为此，松开活动触点夹支架的固定螺钉，使活动触点在轴上旋转一个小角度，然后拧紧螺钉. 调整时，应保持足够的接触距离和触点之间的共同滑动距离. 另外，改变继电器的纵向串扰的幅度也可以减少振动. （2）消除全电压下的低压继电器的振动低压继电器的设置较低，并且额定电压已连接很长时间. 由于扭矩大，继电器舌片可能会以两倍的工频振动，从而导致轴尖和轴承或触点的磨损.

因此，需要仔细调整以消除振动. 方法如下: 按照上述消除接触振动的方法调整静触头弹簧和触头的位置，或调整纵向串联的尺寸以消除振动. b. 向外旋动继电器右上舌末端的限位螺钉，直到该舌未在全电压下接触螺钉为止. 此时，请注意接触桥和静触头是否卡住，返回系数是否符合要求. C. 在额定电压下，松开铝框的固定螺丝，上下移动铝框以调节磁隙，以找到接触振动最小的铝框位置，然后固定铝框，即人为地制造舌头和磁极上下间隙不均匀（通常上部间隙大于下部间隙）以消除振动. 但是，应注意该间隙不应小于0.5 mm，以防止舌头在运动过程中卡住. d. 仅具有常闭触点的继电器可以将舌片的起始位置移近磁极，以减少振动. e. 如果没有消除振动，则可以卸下舌轴并将舌头的末端向内弯曲. （3）电压继电器触点应满足以下要求: a. 在额定电压下，继电器触点应无振动. C. 当过电压继电器受到1.05倍工作电压和1.1倍额定电压的冲击时，触点应无振动和啄鸟. 表1-3电压继电器实验结果记录表（4）电流继电器触点应满足以下要求. 当冲击电流是保护电流或最大故障电流的1.05倍时，触点应无振动和啄鸟.

图1-4低压继电器实验接线图VI. 技术数据1.继电器触点系统的组合形式如表1-4所示. 表1-4 2.继电器的技术参数: 电流继电器见表1-5，电压继电器见表1-6. 3.动作时间: 当过电流（或电压）继电器为设定值的1.2倍时电流继电器的返回系数为什么恒小于1，动作时间不大于0.15倍. 在设定值下，动作时间不大于0.03秒. 当低压继电器为设定值的0.5倍时，动作时间不超过0.15 4.触点断开能力: 在直流感应负载电路中（时间常数不超过510秒），当电压不超过250 V，电流不超过2A. 分断能力为40瓦；交流电路中200伏安. 继电器类型过电压继电器低压继电器设定电压U（伏特）150V继电器两个线圈连接模式选择70V继电器两个线圈连接模式选择测量开始电压Udj测量返回电压Ufj返回系数Kf = Ufj / Udj​​查找每个测量动作电压和设定电压AC 220V触点通断指示器0〜450V YJ DY-24C / 160自动耦合器调压器5，重量: 约0.5千克. 7.实验报告实验结束后，根据实验报告的格式和要求，及时写出电流继电器和电压，以具体设置过电流，过电压和低压继电器的测试要求和相应的动作值，返回值和返回系数. 中继实验报告和该实验的经验，并书面回答该实验的书面问题.
