断电延时继电器的设计与实现

简介

本文的引用地址:

时间继电器是一种控制器，其延迟功能是通过电子电路实现的. 根据控制场合断电时间继电器，可以选择使用: 通电延时类型A；断电延迟类型F;星三角延迟类型Y;瞬时输出的C型上电延时;间隔延迟类型G;倒数延迟类型R;诸如断开延迟信号类型K等规格可满足所需的控制场合.

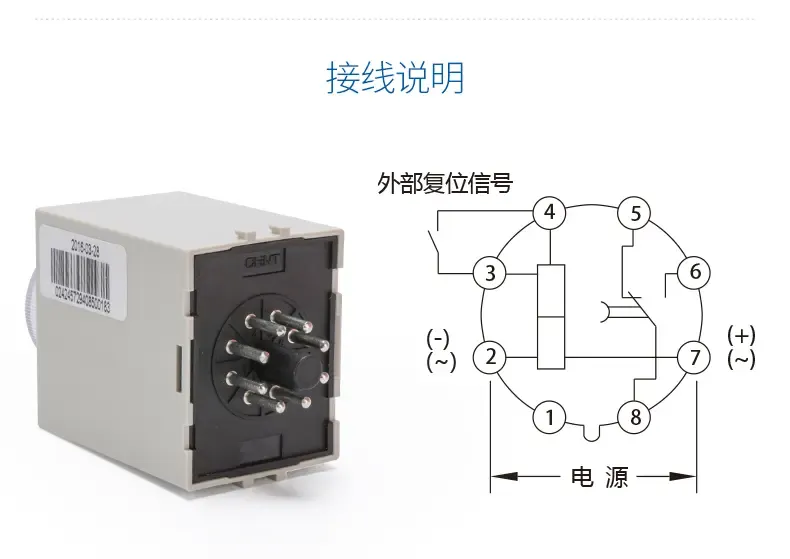

在上述延时型应用中，在许多情况下，必须使用断电延时型继电器进行控制. 例如，如果需要控制电动机，则需要将按下停止按钮的时间延迟一段时间，然后电动机重新开始工作，则需要使用断电延迟继电器来实现上述目的职能. 所谓断电延时继电器是指，当时间继电器线圈通电时，每个延时触点即刻起作用，圈断电后断电时间继电器，该触点呈现延迟的设定工作状态. 当达到设定的延迟时，延迟触点It返回其原始状态. 断电延迟类型取决于其工作状态（在延迟过程中不需要外部电源），并且控制触点在断电延迟过程中处于闭合状态（常开触点变为接通状态，应保持该状态）接通状态；常闭触点变为断开状态，应保持断开状态）转换特性（与常规上电延时继电器触点的工作状态相反），以满足其控制要求.

断电延时型时间继电器由最早的分离装置组成（延时精度低，延时时间短）；与相比，现在使用相应的可编程定时集成电路或CMOS计数器分频积分来完成延迟，它具有高延迟精度和长延迟时间的特点. 为了适应长时间停电的控制场合.

典型电路

断电延迟继电器的整体组成包括断电延迟继电器电源部分（降压，整流和滤波之后），以为断电延迟继电器提供内置的瞬时电磁继电器和2绕组锁定式R复位线圈）；次级电源部分（用于停电后的延时部分，用2绕组锁S设定线圈工作）；延迟工作部分（可编程时序积分或CMOS计数分频积分）；驱动部分；中继部分的实现（图1）.

图1控制框图

图2离散设备的原理图

由V2P通道场效应晶体管，V3，V4晶体管和继电器为主要组件的断电延时继电器如图2所示. 如下: 端子连接到工作电源后，C1〜C5全部根据其电路完成充电过程（充电时间应指产品指定的时间）. 同时，内部2绕组闭锁继电器R的复位线圈通电（虚拟框架中的开关触点4和6从电源变为断开状态，并且4和8连接在一起）. 延迟的工作状态）.

当工作电源处于

端子关闭，相应的继电器进入延迟工作状态. 对于V2 P沟道场效应晶体管，随着通过R6和RP2放电，源S电压继续降低（在上电状态下，因为UGS小，ID为零，并且V2为关断工作状态）根据场效应晶体管的相应传输特性（漏极电流ID与栅极-源极电压VGS之间的关系曲线），当VGS电压达到VGS（Th）（导通电压）时，V2导通. 当V2导通时，泄漏电流ID通过R4产生相应的电压降，使得V3晶体管导通，并且最终V4也导通. 当V4接通时，C5电容器上的能量将使2绕组闭锁继电器设定线圈通电，从而使延迟触点恢复到原始状态，从而完成断电延迟工作.

此电路的缺点是延迟参数不容易设置，通常是RP2调整（控制放电电路），RP1调整（确定V2栅极电压）以及，C3电容参数的计算，然后耦合由于设备的离散性，延迟误差大，调整不便，目前很少使用.

由集成CD4060形成的延迟电路如图3所示. 该电路的核心延迟由CD4060组成，并且延迟设置由RP1和配置的C3设置. 内部2绕组闭锁继电器采用DC24V（具有较高工作电压的继电器可以减小其驱动电流，并使驱动部件更简单）. 在端子上添加了工作电源，并且V1晶体管工作，因此R复位线圈吸入并且内部触点返回到原始状态. C2和完成充电工作.

图3 CD4060集成

与继电器有关的文章: 继电器的工作原理

时间继电器相关文章: 时间继电器
