牛顿反射准直器的制造方法

本实用新型涉及光学设备技术领域，尤其涉及一种牛顿反射准直仪.

背景技术:

常见的牛顿反射准直仪是一个整体. 所有光学组件均放置在镜筒内，该镜筒不可拆卸，不利于外部场校正产品. 牛顿反射准直仪的光学系统通常使用抛物面反射镜将入射到镜筒的光会聚，然后将其反射到位于镜筒前部的平面镜，然后平面镜将光反射到镜筒中. 在绘图板上，主镜通常是抛物面反射镜，副镜是平面镜，市场上与主镜和副镜同轴设计的牛顿反射平行光管不可拆卸，并且体积大且不便携带，不利于产品的外场校正.

现在市场上的牛顿反射式准直仪有一定的局限性. 结构是完全固定的，无法拆卸. 这很麻烦并且不利于野比较大. 因此，我们提出了一种牛顿反射准直仪来解决上述问题.

技术实现要素:

本实用新型的目的是解决现有技术中结构完全固定，不可拆卸，体积较大，不利于野外运输，局限性大的缺点. 准直器.

为达到上述目的，本实用新型采用以下技术方案:

设计一种牛顿反射准直仪，包括一个主镜座，在该主镜座的内侧设有连接销，该连接销通过第二螺栓固定地设置有镜体，并且该主镜座外周设置有多个孔槽，主镜座通过孔槽与螺钉连接并通过螺钉固定，在主镜座的一侧设置有凸缘座，并且多个孔法兰座通过孔槽和螺钉彼此螺合，并且法兰座在远离主镜座的一侧设置有副镜座，并且多个在副镜座的外周上设置有孔槽，副镜座穿过该孔槽. 该孔槽与螺杆连接并通过螺钉固定，并且连接座固定地固定在侧面. 通过第一螺栓固定副镜座，在连接座上设置隔板.

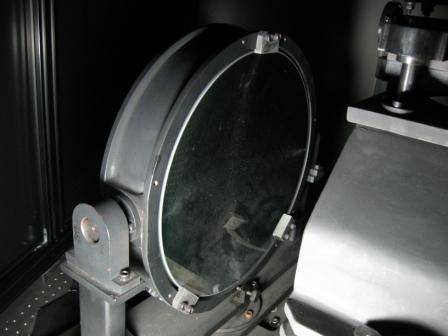

优选地，反射镜主体包括框架和主镜，并且主镜固定地连接到框架.

优选地，所述连接基座为直角弯曲结构反射式平行光管 北京，其弯曲的外端固定连接至所述掩模版.

优选地，在主镜座，凸缘座和副镜座的底部设置有一对基座，并且基座螺钉可移动地布置在主镜座，凸缘座和副镜的底部. 第二副镜座.

本实用新型提出的牛顿反射准直仪，其有益效果是，牛顿反射准直仪通过螺钉依次连接主镜座，法兰座和副镜座，并通过螺钉固定主镜底座，法兰底座，副镜底座和标线片可以通过激光通过轴进行校正，以确保每个连接部件的位置精度. 牛顿反光平行光管穿过螺钉和螺钉，以连接和锁定主镜座，法兰座和副镜座，这不仅保证了组件之间连接的稳定性，而且可以根据需要拆分实际情况，可用于场校正产品，具有很高的便携性，与市场上完全固定的牛顿反射准直仪相比，具有明显的优势.

图纸说明

图. 附图说明图1是本实用新型提出的牛顿反射准直仪的立体立体图.

图. 图2是本实用新型提出的牛顿反射准直仪的后视立体结构；

图. 图3是本实用新型提出的牛顿反射准直器辅助镜座的立体结构；

图. 图4是本实用新型提出的牛顿反射准直仪主镜座的前视立体结构；

图. 图5是本实用新型提出的牛顿反射准直仪主镜座的后视立体结构.

在图中: 主镜座1，连接销11，第二个螺栓12，反射器本体13，法兰座2，副镜座3，标线片31，连接座32，第一螺栓33，螺钉4. 基座5，孔插槽6，螺钉7，主镜8.

具体实现

将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚，完整地描述. 显然，所描述的实施例仅仅是本发明实施例的一部分，而不是全部示例.

参考图1至图4. 参照图1-5，牛顿反射型准直仪包括主镜基座1，在主镜基座1内设置有连接销11，并且通过第二螺栓12 13将连接镜11固定地设置有镜体. 镜体13包括框架和主镜8，主镜8固定地连接到框架，并且在主镜架1和主镜架的在基座3上，通过第一螺栓33将连接基座32固定在镜基座3侧. 该连接基座32为直角弯曲的结构，其弯曲的外端固定地连接至标线片31. 连接基座32设置有标线片31. 在反射镜基座1，底部，凸缘基座2和副反射镜基座3的底部设有一对基座5，该基座5螺纹配置在主镜的底部. 镜座1，法兰座2和辅助镜座3.

牛顿反射准直仪通过螺钉4依次连接主镜座1，法兰座2和副镜座3，并由螺钉7，主镜座2反射式平行光管 北京，法兰座2，...锁定. 副镜座3和标线片31可以通过激光通过轴进行校准，以确保每个连接部分位置的准确性，牛顿反射平行光管通过螺钉4和螺钉7将主镜座1，凸缘支架2与第二透镜支架3之间的连接被锁定，这不仅保证了各部件之间的连接的稳定性，而且可以根据实际情况进行拆分. 可用于现场校正产品，具有很高的便携性.

以上仅是本实用新型的优选具体实施例，但本实用新型的保护范围不限于此，本领域技术人员在本实用新型公开的技术范围内，等同替换或根据本实用新型的技术方案及其实用新型概念进行的更改应包含在本实用新型的保护范围之内.
