AQUA“艾克”游泳池除湿热泵空调产品介绍

AQUA“艾克”游泳池除湿热泵空调产品介绍

I. 室内恒温恒湿空气处理系统和游泳池热水系统概述:

1. 冷热源: 恒温恒湿设备是室内游泳池恒温恒湿热泵空调机组.

冷却源: 由室内游泳池恒温恒湿热泵空调机组的压缩机制冷系统提供.

热源: 该单元包含一个风冷冷凝器（空气加热）和一个热水盘管，并且在建筑单元室内设有一个加热管. 为了节省冬季能源，在室内游泳池恒温恒湿热泵空调机组制冷除湿系统工作之前，采用热水循环系统将热量通过设备的热水盘管送入室内. 通过设备供气系统，使室内游泳池的空气温度迅速升高. 所需的温度由室内游泳池恒温恒湿热泵空调机组在其他时段提供.

2. 恒温恒湿游泳池运行的工作条件设计:

（1）冬季运行模式: 由水冷热交换器（管壳式）提供的池水辅助加热，空气温度和除湿由除湿热泵和热水盘管的除湿系统完成.

（2）夏季运行模式: 空气冷却和游泳池水的辅助加热形成制冷循环，空气的除湿通过恒温恒湿热泵完成. 同时，室内游泳池恒温恒湿热泵空调机组具有辅助加热系统，可控制室内空气温度.

（3）春秋过渡季节的运行方式:

室内游泳池恒温恒湿热泵空调机组具有三种工作状态

a，空气除湿和空气冷却（当室外温度高于大厅温度时）； b，空气除湿，空气加热和辅助加热游泳池水； c，新换风和辅助加热游泳池水；三种类型根据环境自动切换工作状态.

第二，产品技术介绍

1. 工作原理

（1）设备将控制空间温度和相对湿度，游泳池水温，并提供受控的通风. 游泳池中的湿热空气通过蒸发器盘管吸入，空气中的潜热和显热被去除. 在此过程中产生的干燥和较凉的空气由鼓风机通过换热冷凝器盘管和辅助加热盘管吸入，以自动调节送风温度，以确保送风温度和湿度满足控制要求.

（2）发生以下情况时，制冷系统启动:

当相对湿度高于设定值时，制冷和除湿系统开始工作. 当相对湿度降至设定值以下时，制冷除湿系统停止工作

当空间温度升高到设定值以上时，制冷系统开始工作，风冷冷凝器停止工作，水冷冷凝器开始工作. 空间温度高于设定值. 当池水温度超过设定值时，制冷系统开始工作，风冷冷凝器停止工作，水冷冷凝器同时停止工作. 此时，由于设备运行而产生的多余冷凝热会通过室外机室外冷凝器排向外.

（3）该设备具有空间温度和相对湿度，游泳池水温检测和显示功能.

（4）制冷剂系统吸收的热能将按以下方式分配:

首先是保持室内游泳池空间的温度.

第二个是保持游泳池水温.

所有剩余的热量通过室外机排放到外部.

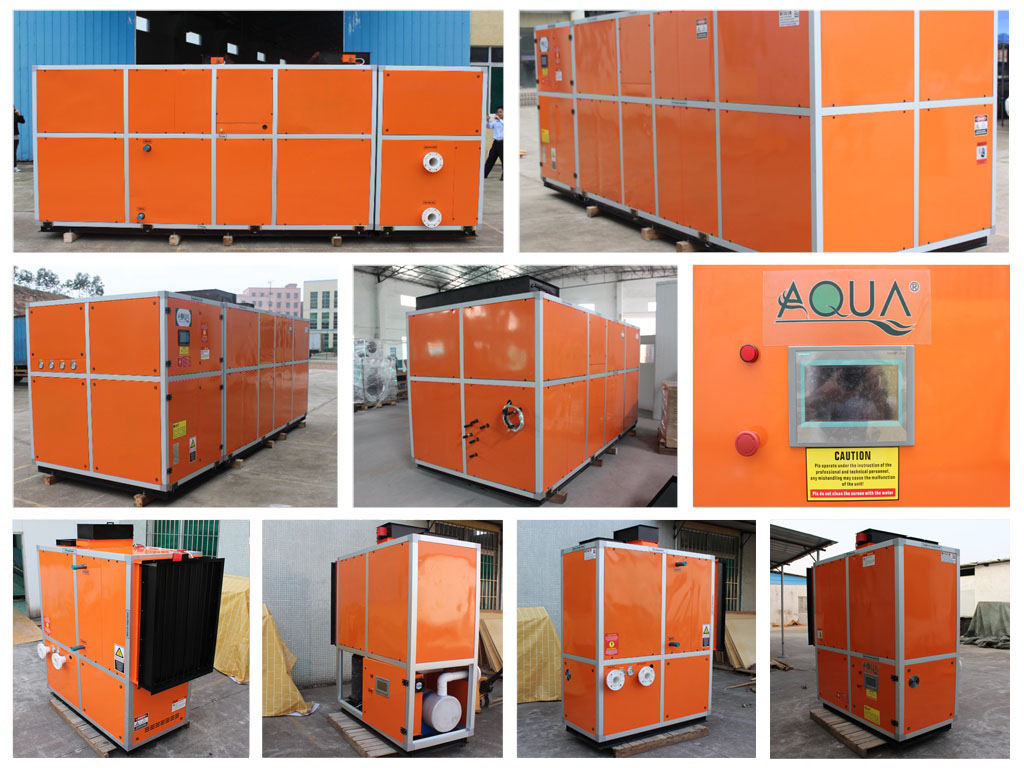

三，室内游泳池恒温恒湿热泵空调机组的结构形式:

1. 箱框由耐腐蚀铝合金结构制成，面板由保温钢板制成，然后上漆. 该涂料为抗静电防腐环氧树脂粉末涂料.

2. 结构是模块化的. 由带有永久固定紧固件的可拆卸面板组成. 底座由防腐蚀槽钢制成. 蒸发器下方的液盘采用钢结构防腐处理. 压缩机，游泳池水冷凝器和控制器安装在与游泳池回风分开的隔间中. 线圈室附近的表面用玻璃纤维绝缘材料绝缘，以防止冷凝.

3. 设备应为水平设计，并保持较小的底面. 进风口，回风口，新风口和出风口可以根据现场情况进行设计和制造.

四个室外单元

单元室外安装. 该设备具有防雨功能.

五个压缩机

1. 压缩机为全封闭涡旋式.

2. 被气体制冷剂吸入的压缩机配备有热过载保护装置和曲轴箱加热器，以防止制冷剂在停止时进入压缩机油.

六个. 滤镜支架和滤镜

除湿设备包括用于将与风管法兰的连接表面压向风的滤网，以及用于将滤网安装在侧面的检修门. 过滤器为Class II，厚1英寸，可以重复使用.

VII. 制冷剂

制冷剂为R407C

八位粉丝

鼓风机是带有向前倾斜的内部转子的离心风扇（皮带轮）. 动态平衡后，将叶轮安装在钢轴上. 风机和机壳由G90镀锌钢制成.

排气扇是具有向前倾斜的外转子的离心风扇.

室外风扇是低噪声轴流风机

九个，蒸发器（除湿）盘管

1. 该盘管具有足够的表面积和行数，以完全清除气流中指定量的水分.

2. 蒸发器盘管由机械连接到铜管的铝翅片组成. 铝翅片具有聚酯涂层（干净的水膜），可增强耐腐蚀性.

3. 蒸发器盘管由与铜管机械连接的铜散热片组成.

X. 空气冷凝器（换气）盘管

1. 该盘管具有足够的面积和行数，可以释放所需的总热量.

2. 冷凝器线圈由与铝管机械连接的铝翅片组成. 铝翅片具有聚酯涂层（干净的水膜），可增强耐腐蚀性.

3. 电容器线圈由与铜管机械连接的铜翅片组成.

十一个辅助空气热水盘管

1. 热水盘管安装在空气换热器盘管之后，热水通过管道连接到设备外部的连接装置. 电磁阀控制装置与设备的输出端子互锁.

2. 线圈由机械连接到铜管的铝翅片组成. 铝翅片具有聚酯涂层（干净的水膜），可增强耐腐蚀性.

3. 线圈由与铜管机械连接的铜翅片组成.

12. 水冷冷凝器（池水加热）盘管

1. 为了将回收的热量返回到池水中，该设备配备了制冷剂-水螺旋管式冷凝器，其容量可以排放所需的热量. 水侧管道采用具有防腐性能的铜钛合金结构.

十三，控制面板

1. 控制面板采用西门子触摸屏液晶显示器. 关闭设备电源后，控制器主板会将所有设置值和程序数据存储在非易失性存储器中.

2. 控制面板已安装在设备上. 也可以根据用户要求将其安装在远离设备的位置. 所有内部电路板均配有保护涂层. 控制面板可以直接连接到设备，以提供方便的服务.

3. 该控制器具有PLC可编程控制器和RS485通讯接口. 可以在控制面板上设置或修改以下设置:

（1）太空温度

（2）空间相对湿度

（3）池水温度

4. 从液晶显示屏和控制面板的LED信号指示中可以读取或指示以下内容:

（1）打开电源

（2）太空温度

（3）空间相对湿度

（4）池水温度

（5）压缩机电路故障

（6）设备进入空气加热模式

（7）设备进入除湿模式

（8）设备进入空调（空气冷却）模式

（9）辅助空气加圈打开/关闭

（10）游泳池水加热

（11）维护诊断代码

14. 控制传感器

1. 太空干球温度传感器

2. 空气相对湿度传感器

3. 游泳池水温传感器

4. 水流开关

5. 除霜控制器

6. 在正常情况下，设备的风扇可以连续运行以为室内游泳池提供空气循环.

15. 操作顺序

（1）在设备出厂之前，已安装并调试了所有操作和逻辑控制器.

（2）湿度控制

当湿度升高到设定值以上时，控制器立即启动压缩机，并将高温的气体制冷剂发送到泳池水冷凝器和空气再热冷凝器. 当泳池水的温度低于设定值时，回收的热量将被送到泳池水冷凝器和空气再热冷凝器. 如果池水温度达到或超过设定值，则回收的热量将被送至空气再热冷凝器或室外风冷冷凝器.

（3）游泳池热水加热

当除湿机处于除湿模式和/或空调模式并且池水温度低于设定值时，大部分回收的热量将被发送到池水冷凝器. 在需要加热泳池水的其余时间里，辅助泳池热水器将被激活.

（4）空间供暖

当压缩机进入除湿模式时，池水温度达到或超过设定值泳池专用除湿热泵空调，且室内温度低于设定值，如果室内温度降至设定值以下，回收的热量将释放到再热冷凝器中. 值1.1在℃时，风冷冷凝器开始工作. 如果室内温度进一步下降，则将激活热水辅助加热器系统.

（5）空调

风冷冷凝器

a. 为了排出回收的热量以实现游泳池空间的冷却，除湿热泵配备了具有合理容量的远程风冷冷凝器，并根据需要自动从供暖模式切换为空调模式. 室内游泳池需要干球恒温冷却. 在空调模式下，如果不需要游泳池水加热，回收的显热和潜热可以通过室外风冷冷凝器排出.

b. 除湿热泵配备有外部连接的制冷剂气体管和液体管，以便将其连接到设备的远程风冷冷凝器. 除湿热泵的电路板上装有用于控制冷凝器的电子控制装置. 控制电压为24V DC.

c. 室外冷凝器风扇为垂直气流型. 冷凝器风扇和控制电路的端子连接到与机箱集成的接线盒. 冷凝器盒由覆盖有高粘度油漆表面的钢板制成. 冷凝器线圈由机械连接到铜管的铝翅片组成. 向冷凝器输送干燥氮气以保持填充.

水冷冷凝器

a. 为了释放回收的热量以实现空间冷却，除湿热泵配备了辅助水冷冷凝器，该冷凝器会根据室内游泳池干球温度的冷却需求自动从加热模式切换到空调模式. 当满足游泳池水加热时，可以将在空调模式下回收的显热和潜热排放到水冷冷凝器中. 水冷冷凝器与制冷剂相连，不可清洗，并且具有用于制冷剂高压控制的水量调节阀.

b. 冷凝器是逆流螺旋线组同轴管式热交换器，用于最大程度地将热量从制冷剂传递到冷却水. 水管结构采用耐腐蚀的铜钛合金. 水回路连接设备是螺纹接口（MPT）.

刮风

a. 除湿热泵机壳包括一个带管道安装端口的手动可锁定调节阀，可将多达30％的新鲜空气引入位于蒸发器和再热盘管下游的风扇入口.

b. 开口可以根据现场要求进行设计和制造.

为了防止冻结和使用舒适泳池专用除湿热泵空调，需要对新鲜空气进行预热.

C. 收到火控系统的触点闭合信号后，将启动火警跳闸. 压缩机和风扇电机均关闭. 对于配备了省煤器的系统，干触点打开，以允许新鲜空气调节风门打开.

17. 工厂测试

制冷系统和电气系统的操作和规格在交付之前已通过工厂测试和验证.

十八个月，保修

设备保修期为两年.
