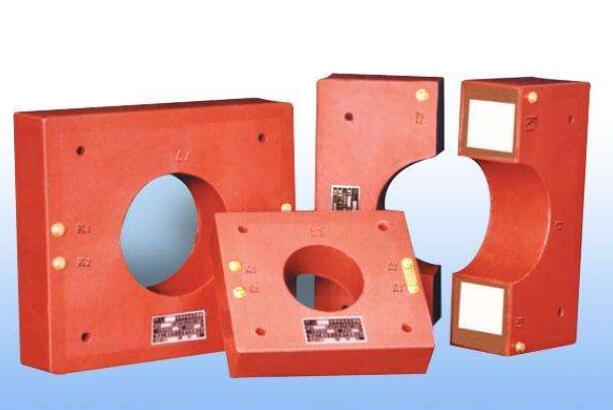

剩余电流互感器与零序互感器的区别

剩余电流互感器:

剩余电流互感器是漏电保护器的检测元件. 其主要功能是检测通过变压器铁心主电路的剩余电流（接地故障电流，例如电击和泄漏电流），并将一次电路的剩余电流转换为二次电路的输出电压. 剩余电流互感器是漏电保护中最关键的组件之一.

剩余电流互感器一次电路的励磁电流很小，并且在弱磁场条件下工作. 对于额定剩余工作电流为0.006A的剩余电流保护器具，最小工作磁场强度仅为约0.080A / m. 在运行期间，主电路通常会受到数百安培至数千安培的较大启动电流或数万安培的短路电流的影响，并且剩余电流互感器处于极端饱和的状态. 在这些情况下. 由于涌入电流引起的剩磁，变压器不能影响工作特性. 因此，剩余电流互感器的芯材通常由具有高初始磁导率零序互感器的符号，最大最大磁导率和低矫顽力的铁镍软磁合金材料制成. 铁镍软磁合金材料具有极高的初始磁导率和最大磁导率，极低的矫顽力，低的饱和磁通密度和良好的温度稳定性.

剩余电流互感器和零序互感器的区别:

零序电流互感器和剩余电流互感器均使用电磁感应原理来检测电流. 电流信号的矢量计算可以通过磁场的叠加来实现. 零序电流互感器用于检测三相电流的矢量和. 包括中性线在内，如果三相不平衡，则零序电流互感器将具有电流. 如果三相不平衡达到一定值，则可以进行保护. 剩余电流互感器主要检测泄漏电流.

在三相系统中，检测到三相线和中性线的矢量和. 在单相系统中，将检测火线和零线的矢量和. 是否通过中性线取决于变压器检测到的电流. 检测到的电流不需要通过A / B / C / N线进行矢量化.

如有必要，有必要通过电流产生的磁场来叠加操作.

如果您不需要它，只需遍历列表即可.

例如:

如果仅检测到A相电流，则只需将A相线穿过变压器.

如果在单相中检测到泄漏电流，则将泄漏电流定义为火线电流+中性线电流. 在此，执行矢量叠加操作. 必须将火线和零线同时穿过变压器，并且必须确保进入的方向. 正确.

如果检测到三相零序电流，则零序由电流= A相电流+ B相电流+ C相电流定义. 因此，A / B / C三相电线需要穿过变压器，并且进入的方向必须正确.

如果检测到三相泄漏电流，根据定义，泄漏电流= A相电流+ B相电流+ C相电流+ N线电流，因此必须通过A / B / C / N线穿过变压器零序互感器的符号，并且输入方向必须正确.
