TCL液晶彩电花屏故障快除实例

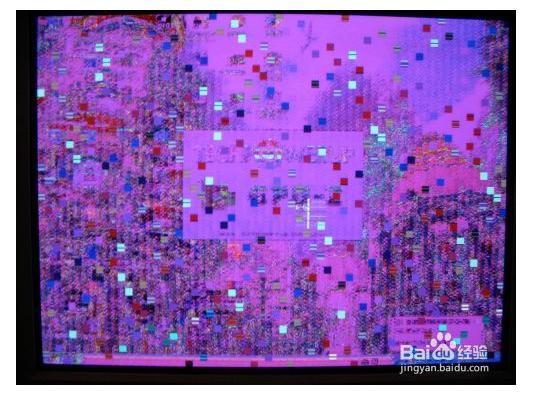

例1、TCL LCD32F3380花屏，有伴音开机图像花屏，凭经验需要是屏参数有问题。按“菜单”→“图像”→“对比度”“9、7、O、5”，在设计师菜单上面找到“Project ID”项，将屏参调到对应的屏尺寸，这时图像正常，退出工厂菜单，遥控断电，但遥控关机后还是黑屏。进总线，发现ID没有记忆，测主板U201(24C32)的⑤脚电压为1.3V左右，⑥脚电压为3.3V左右，显然此故障是由⑤脚SDA电压不正常造成，怀疑SDA线路有漏电现象。于是将R304旁边的SDA过孔割断，从R108(高频头⑦脚外)飞线到C21l(U201的⑤脚外)，测U201的⑤脚电压恢复到3.3V左右，致此，一切恢复正常，故障排除。例2、TCL 32P10FBD花屏，有伴音经查，无论是在TV状态而是AV等其它状况，图像均为花屏。一般发生图像花屏的故障因素非常多,比如：显示屏逻辑板上的LVDS连接器插座接触不良或接线松脱；数据存储器U203(M24C64)所存有关图像数据出现出错改变；U201中的图像数字信号处理系统出现故障；显示屏中的Cell组件出现故障等均会导致此故障。首先检测显示屏逻辑板上的LVDS连接器插座没有接触不良现象；再查存储器U203(M24C64)⑧脚供电端+3.3V电压及⑤、⑥脚约2.8V总线电压正常。

即使U203所存数据出现改变，其总线电压也不会出现异常tcl液晶电视花屏鬼脸，因此，判断U203所有数据能否出现颠覆的最好方法是替换厂家存有原始数据的存储器。于是，更换存有原始数据的存储器U203后试机，正常图像发生，一切恢复正常，故障排除。例3、TCL L42X9FDRC出现白色条纹状花屏，有伴音通常显示屏出现拖影是显示屏LVDS信号显示格式不对或LVDS信号部分损坏。由于该机此前未经人修理过，故不存在LVDS信号显示格式不对。接下来对LVDS信号插座T805相关脚的LVDS信号波形进行检查，结果未见有损坏。经认真观察T805相关脚的LVDS信号波形，发现与正常波形有所不同。什么理由引起LVDS信号波形畸变呢?注意到图像信号的处理要用到大量数据信息，而这种数据信息通常都储存在DDR存储器中，如果DDR损坏或工作异常，也或许引发本故障。于是，先对DDR存储器U2A、U3A(M747H32M61BN)的供电进行检测，结果看到J2脚的MEM_VREF(基准电压)为0V(正常为+0.9V)。根据供电流程推测，此电压是DDRV(+1.8V)电压经UA4(R79199)变换获得。对这部分电路进行检测，发现电流RA27(100kΩ)一端虚焊，重新清洗加焊后，一切恢复正常，故障排除。

例4、TCL32F19花屏,有伴音一般此种故障多为U300(MST6M19GL)有问题。U300是主解码电路，内置CPU、图像中频放大和视频滤波电路、音/视频切换、亮度色度处理和A／D变换、变频、LVDS信号形成等电路。变频所需的动态帧存储器型号为HY5DU281622ETP(U304)。U303(F25L008A)是一块FLASH存储器，除了存储CPU工作程序电路元噐件均正常，检测供给电压合格，怀疑U300数据损坏。因此，借助读写编程器对内部的数据进行修复，重新刷机后,一切恢复正常,故障排除。例5、TCL L40E9FSR花屏,有伴音根据以前检修经验，此类故障多为U301存储器有问题。首先检测U301(24C64)用户存储器供给电流合,随后测试I2C总线正常,怀疑U301用户存储器有故障。进一步检查U301元噐件电容C300、C301、C310、C320、C330 、C331及电阻R300、R301、R302、R306、R307、R309、R310～R316，D301、D302， L306～L308和晶振X300等器件，发现C331电容变质，容量增加为0.0036μF(正常为0.01μF),造成用户存储器数据异常及损坏,出现屏显出错。

更換C331后，一切恢复正常，故障排除。例6、TCL L42E9FR开机花屏通电试机，将信号输入至另一台电视机上，无信号。测电源板输入的电力电压正常。测量DDR供电三端稳压块U802 (LD25)，电压为1.8V，该机芯板的DDR供电需要是2.5V。拆下U802，清楚地看着前面标着LD25(2.5V)输入脚端是5V，测负载无短路，说明系该802芯片受损引起。找一只新的LD25装上试机，一切恢复正常,故障排除。详见图1所示。

例7、TCL L32F3309B出手指处用剪刀剪下一部分(大约lmm)，然后再次将 LVDS线装配(此时看到LVDS线接触得更稳固)。此时再长时间老化发现漏油彻底排除。详见图2所示。

例8、TCL L323800A32不定时出现花屏和杂伴音根据该机不定时出现花屏和杂音现象分析,此类故障多为电池电力系统U802有故障。U802(l117一2.6)：DC一DC转換电路，为主板提供电力，运行中损坏率较高，经常发生输出电压过低。所以需要调正原电路器件修改。根据技改方案,将液晶屏逻辑板供电插头集成电路R804由0Ω改为22Ω,再开启工厂菜单选取OTHER中的子项SSCSETTING项，再选择SSG设置为“0”，将U802输出脚2.6V对地接一只100μF／16V电容然后就能。通过上述技改，长时间试机未发生此故障。例9、TCL L46V7300A-3D 花屏，有伴音根据已往检修经验，该故障可能出在副LVDS线,因为该机设有主LVDS线和副LVDS线,而这些故障多为副LVDS线问题。在替换副LVDS线时，发现盖板上面螺丝孔楼板压住线而开裂。把副LVDS线调换后，重新布置线路，一切恢复正常，故障排除。此型号已经看到多台LVDS线损坏，属于工厂机器批量生产工艺难题，不是LVDS线的问题。例10、TCL L48E4390A-3D不定时出现红屏噪波点，有伴音开机观看一段时间后，出现红屏噪波点，随后出现鬼脸噪波点状，怀疑数字板坏。代换数字板再次试机将近3小时后故障再次出现tcl液晶电视花屏鬼脸，这时以为是屏出了问题，正打算更换屏时，无意间用手按了一下LVDS线，故障消失。代换LVDS线并老化试机1天，故障再未发生。说明该故障是因为LVDS线不良导致图像显示不正常，该机使用的LVDS线有几个厂家的，出现故障非常多的多为升华的LVDS线，在遭遇该系列机器发生红屏噪波点时，如果LVDS线为升华的可直接代换。黑龙江 高林
