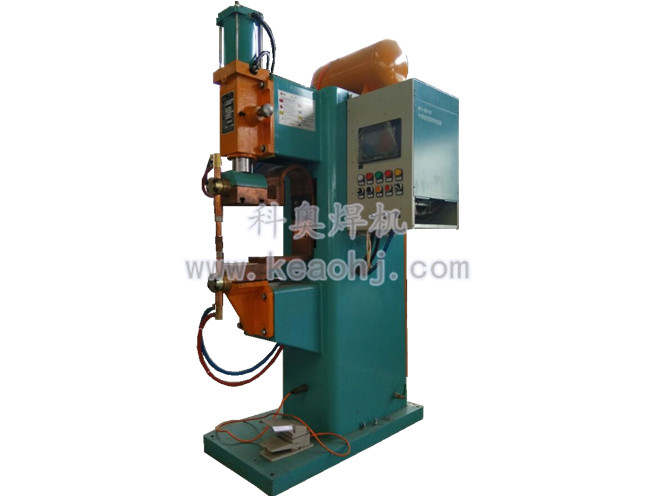

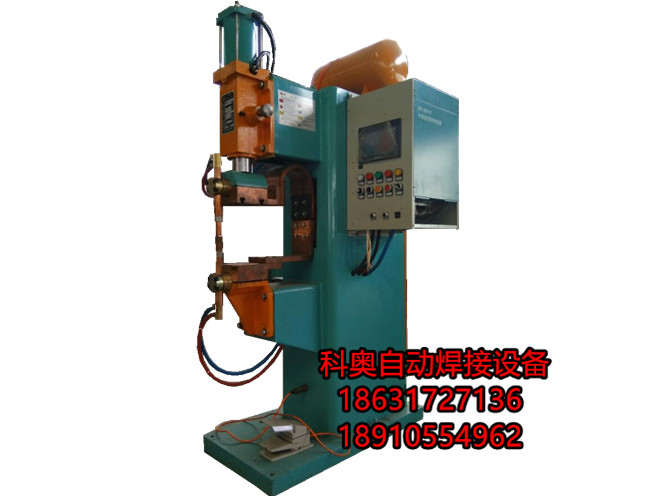

山东中频点焊机厂家实惠价格直销中频点焊机，科奥自动焊接设备生产的 点焊机，对焊机，数控袋笼焊机，储能焊机，中频焊机，电瓶盒焊机，闸柱点焊机，汽车油箱焊机等的原料都是经过层层筛选才进行加工制作,质量可靠,价钱合理.

1.故障现象：亮电压异常指示灯

引起原因1：由于开机动作过慢，开关接触不同步引起。

解决方法：可关机后重新再开机。

引起原因2：供电电压缺相或输入电压过高或过低（大于440V，或低于320V），超出焊机正常工作范围。

解决方法：用万用表测量输入电压，交流三相380V是否正常?

2.故障现象：风扇不转，同时亮电压异常指示灯

引起原因：供电电源缺相

解决方法：用万用表测量输入电压，交流三相380V是否正常?

3.故障现象：风扇不转，同时亮温度异常指示灯

引起原因：风扇损坏，引起IGBT模块发热。三相全桥逆变电路

解决方法：打开机箱，更换风扇。

4.故障现象：温度异常指示灯亮

引起原因：超过额定负载率使用，IGBT温度超出正常使用范围，自动报警。

解决方法：可空载开机，让风机自动散热，IGBT降温后即可恢复正常工作。

为避免IGBT升温过高，请按说明书标注的额定负载率使用。

5.故障现象：电流异常指示灯亮

引起原因一：如果是空载出现此现象，或焊接电流并不大却常常出现此现象。说明过流报警环节太灵敏。

解决方法：换电路板。

引起原因二：如果长时间工作于大电流状态，引起电流异常指示灯亮。三相全桥逆变电路请立即关机待机内温度下降后再开机，如重新开机后仍不能恢复正常，说明电焊机内IGBT或主变压器已经损坏。

6.故障现象：开机后电压表上空载电压指示值偏低（小于65V）

引起原因一：显示电压表指针有偏差。

解决方法：用万用表直流电压档测量（+），（—）两kuai速接头端之间电压值，在65V-75V之间。说明本机空载输出正常。换显示电压表头。

引起原因二：交流接触器不吸合。

解决方法：查出原因，代换相应元器件。

引起原因三：某一只IGBT开路。

解决方法：用万用表下流电压档测量（+），（—）两kuai速接头端之间电压值，在30V-45V。说明全桥方式的逆变电路中有一只IGBT管已经开路，查出损坏的模块，换新的模块。

7.故障现象：空载时显示电压值为0

引起原因一：电压表引线已断或显示表已坏。

引起原因二：电路和板上元件损坏。

解决方法：查出损坏的电路板，换电路板。

引起原因三：IGBT已损坏。

解决方法：关机拆下IGBT管，判别IGBT管是否已经损坏。并换之。

8.故障现象；电流不稳或焊接效果不好

引起原因一：焊机内某些接触不良。（例：IGBT引线端松动。电解电容两端平衡电阻脱落等。）

解决方法：打开机箱，查找故障点，重新连接好。

引起原因二：面板上“推力电流”“引弧电流”旋钮调节得不合适。

解决方法：一般焊接时请把“推力电流”“引弧电流”旋钮调节到最小位置。

引起原因三：如果WSM型脉冲氩弧焊机在手工电弧焊时电流不稳。

解决方法：请查一下前面板上，“直流”，“脉冲”开关，在手工电弧时应当指向“直流”。否则要发生振荡.

9.一般常见电焊机（根据不同电焊机不同操作方式）维修步骤：

一、IGBT爆，主板LM317对地2.7K电阻变大导致22V电压升高后IGBT爆管，更换IGBT和改1/16W电阻为1/8W，是设计缺陷，如此修理2台后使用5年未坏！

二、电流时有时无电流调节不起作用！检查换向无极电容380V0.56UF爆，更换正常，修理3台

三、电焊机无电流或很小输出其它正常，检查面板遥控和机控开关是否坏，修理4台

四、无输出检查电焊机主板上IR9630，IR630，4个MOS是否坏了2个更换，修理2台

五、过热风机坏！
