3.3 耦合电路

耦合是指两个或两个以上的电路元件或电网络的输入与输出之间存在紧密配合与相互影响，并通过相互作用从一侧向另一侧传输能量的现象。耦合电路就是指参与耦合过程的电路。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电 容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合。

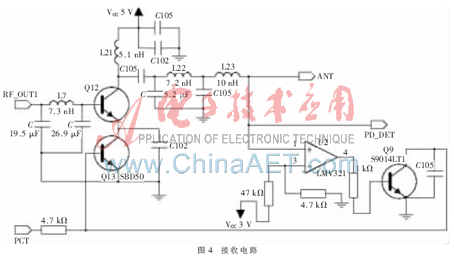

耦合单元是载波信号的输出和输入通道，当RISE3201处于发送状态时，耦合单元将RISE3201产生的高频载波信号送入低压电力线上进行传输；当RISE3201处于接收状态时，耦合单元在电力线上提取高频载波信号以便进行解调，同时阻止电力线的工频电流进入通信终端。

4 软件设计

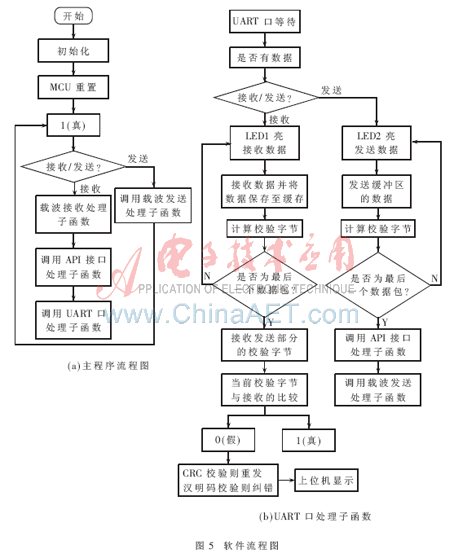

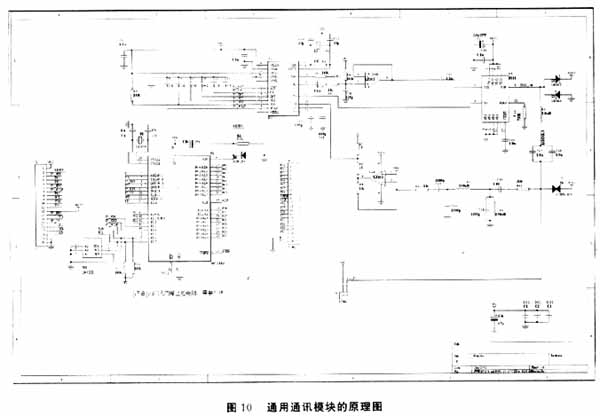

PC机通过串口发送数据到Modem,Modem将数据进行扩频调制，经数据输出口发射出去，再经的发送电路功率放大后，经耦合电路发送到电力线上；接收端则是有耦合电路提取载波信号，输入到Modem的数据输入口，由Modem完成解调解扩后，通过串口上传至PC机。软件设计流程如图5所示。电力线载波技术

本文根据我国低压电力线特性设计了一个基于RISE3201的电力线通信系统，在低压电力线载波通信模块软件功能设计试验的基础上，针对基于低压电力线网络通信信道编码技术进行探讨与研究，并通过协议的编制以实现通信。电力线载波技术在实际信道传输数字信号时，由于信道的传输特性不理想及加性噪声的影响，接收的信号不可避免地会发生错误。在采取适当的硬件设备以提高信道性能后，可进一步采取信道编码，进一步提高通信质量，通过实验验证能可靠地在低压电力线上实现点对点数据通信。此系统可用于构建智能家居、办公单位及小区等局域网。
