线性脉冲调频是一种不需要用伪随机码序列调制的扩频调制技术，由于线性脉冲调频信号占用的频带宽度远远大于信息带宽，从而也可获得较好的抗干扰性能。

线性脉冲调频，是作为雷达测距的一种工作方式使用的，其基本原理如图1-10所示。线性脉冲调频信号的产生，可由一个锯齿波信号调制压控振荡器(VCO)来实现，如图1-10(a)所示。

发射波是一个频偏为?F的宽带调频波，通常是线性调频。线性调频信号的特点是，发射脉冲信号的瞬时频率在信息脉冲持续周期Tb内随时间作线性变化，

在脉冲起始和终止时刻的频差

?F?f1?f2?Bc(1-12)

式中： f1——脉冲起始时刻的频率，Hz；

f2——脉冲终止时刻的频率，Hz； ?F——瞬时频率变化范围，Hz； Bc——线性调制后的带宽，Hz。

(a)

f2 f1

(b)

f1

f2

t

t

图1-10 线性脉冲调频原理图

(a) 发射端；(b) 接收端

在脉冲持续时间Tb内，信号的瞬时频率为

TT?F

f?f0?t (?b?t?b)(1-13)

22Tb

线性脉冲调频波的时域表达式为

??TbTbπ?F2

???t? ()(1-14) s(t)?Acos?2πft?t??0??0

22Tb??

线性脉冲调频信号的接收解调可用匹配滤波器来实现，参见图1-10(b)。它是由色散延迟线构成的。这种延迟线对信号的高频成分延迟时间长，对低频成分延迟时间短，于是频率由高到低的载频信号通过匹配滤波器后，各频率成分几乎同时输出。这些信号成分叠加在一起，形成了脉冲时间的压缩，使输出信号幅度增加，能量集中，将有用信号检出。而与滤波器不匹配的信号在时间上没有压缩，甚至反被扩展。这就完成了和直接序列扩频及跳频扩频系统类似的过程，从而获得输出信噪比改善的好处。

色散延迟线或调频脉冲匹配滤波器压缩扫频信号，通常是线性压缩。压缩比为D=?FTb =Tb/?。

线性脉冲调频扩频技术和通信的关系不大，本书不作讨论。

5 混合扩展频谱通信系统

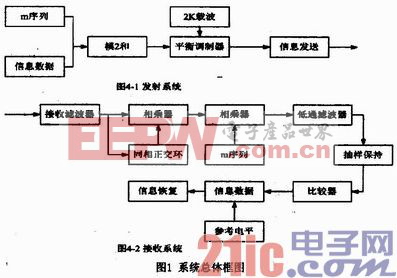

以上几种基本的扩展频谱通信系统各有优缺点，单独使用其中一种系统时有时难以满足要求，将以上几种扩频方法结合起来就构成了混合扩频通信系统。扩频通信系统方框图 张平川常见的有频率跳变-直接序列混合系统(FH/DS)，直接序列-时间跳变混合系统(DS/TH)，频率跳变-时间跳变混合系统(HF/TH)

等。它们比单一的直接序列、跳
