图1-7频率慢跳变系统频率跳变

图1-8频率快跳变系统频率跳变

图1-7中，Bb?2/Tb，Tc?3Tb，BRF?8Bb。数据调制器根据二进制数据信号选择两个频率中的一个，即每隔Tb秒数据调制器从两个频率中选择一个。频率合成器有8个频率{f1，f6，f7，f3，f8，f2，f4，f5}可供跳变，每传送3个比特后跳变到一个新的频率。该频率跳变信号在收信机中同本地参考振荡信号进行下变频，参考本振频率的集合为{f1?fIF，f6?fIF，f7?fIF，f3?fIF，

f8?fIF，f2?fIF，f4?fIF，f5?fIF}，下变频后的中频信号集中在频率为fIF、宽度为Bb的频带中。

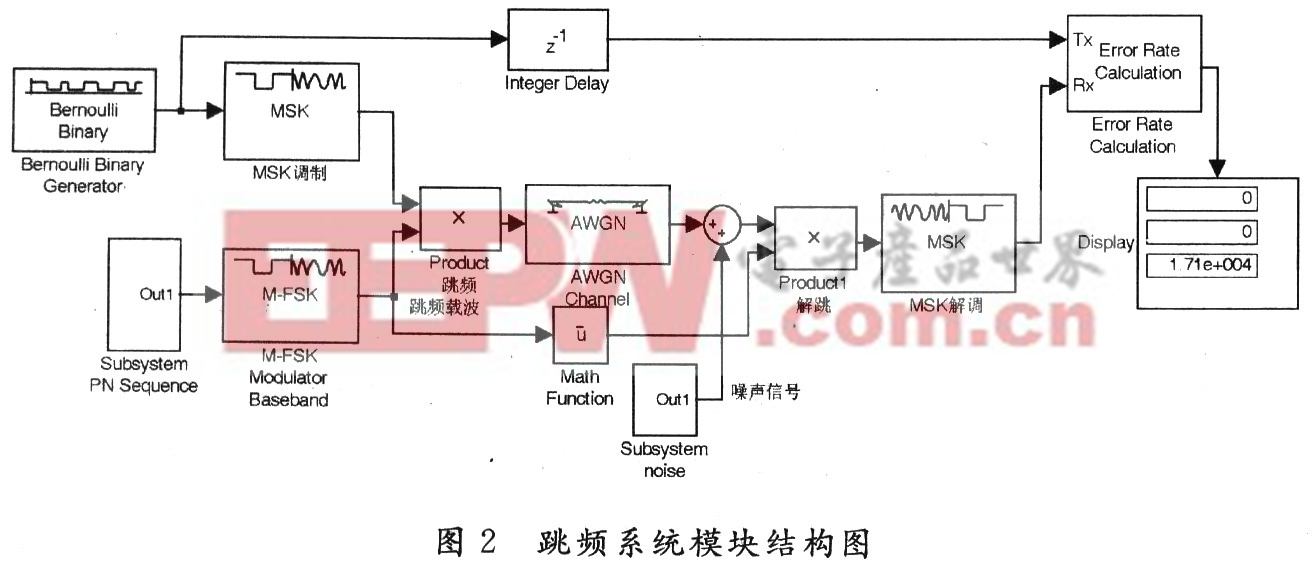

在频率慢跳变系统中，频率的跳变速度比数据调制器输出符号的变化速度慢。若在每个数据符号中，射频输出信号的频率跳变多次，这样的频率跳变系统就叫做频率快跳变系统。图1-8给出了频率快跳变系统输出射频信号的频率。

在图1-8中，Tc?Tb/3，频率合成器有16个频率{f5，f11，f7，，f14，f12， f8，f1，f2，f4，f9，f3，f6， f13，f10，f16，f15}，Bb?2/Tb，BRF?16Bb。

3 跳时扩频通信系统

时间跳变也是一种扩展频谱技术，跳时扩频通信系统（Time Hopping Spread Spectrum Communication Systems，TH-SS）是时间跳变扩展频谱通信系统的简称，主要用于时分多址(TDMA)通信中。与跳频系统相似，跳时是使发射信号在时间轴上离散地跳变。我们先把时间轴分成许多时隙，这些时隙在跳时扩频通信中通常称为时片，若干时片组成一跳时时间帧。在一帧内哪个时隙发射信号由扩频码序列去进行控制。因此，可以把跳时理解为：用一伪随机码序列进行选择的多时

隙的时移键控。由于采用了窄得很多的时隙去发送信号，相对说来，信号的频谱也就展宽了。图l-9是跳时系统的原理方框图。

(a) (b)

图1-9 时间跳变扩频通信系统简化方框图

(a) 发射系统；(b) 接收系统

在发送端，输入的数据先存储起来，由扩频码发生器产生的扩频码序列去控制通-断开关，经二相或四相调制后再经射频调制后发射。在接收端，当接收机的伪码发生器与发端同步时，所需信号就能每次按时通过开关进入解调器。解调后的数据也经过一缓冲存储器，以便恢复原来的传输速率，不间断地传输数据，提供给用户均匀的数据流。只要收发两端在时间上严格同步进行，就能正确地恢复原始数据。

跳时扩频系统也可以看成是一种时分系统，所不同的地方在于它不是在一帧中固定分配一定位置的时隙，而是由扩频码序列控制的按一定规律跳变位置的时隙。跳时系统能够用时间的合理分配来避开附近发射机的强干扰，是一种理想的多址技术。但当同一信道中有许多跳时信号工作时，某一时隙内可能有几个信号相互重叠，因此，跳时系统也和跳频系统一样，必须采用纠错编码，或采用协调方式构成时分多址。由于简单的跳时扩频系统抗干扰性不强，很少单独使用。跳时扩频系统通常都与其他方式的扩频系统结合使用，组成各种混合方式。

从抑制干扰的角度来看，跳时系统得益甚少，其优点在于减少了工作时间的占空比。一个干扰发射机为取得干扰效果就必须连续地发射，因为干扰机不易侦破跳时系统所使用的伪码参数。

跳时系统的主要缺点是对定时要求太严。

4 线性脉冲调频系统

线性脉冲调频系统（Chirp）是指系统的载频在一给定的脉冲时间间隔内线性地扫过一个宽带范围，形成一带宽较宽的扫频信号，或者说载频在一给定的时间间隔内线性增大或减小，使得发射信号的频谱占据一个宽的范围。在语音频段，线性调频听起来类似于鸟的“啾啾”叫声，所以线性脉冲调频也称为鸟声调制。
