小弟使用VET6，PIN100的板子驱动W5300，由于VET6的地址线A0-A15被复用了，我就干脆使用W5300的间接访问模式进行FSMC 16BIT的访问，于是就选择了A16-A17这两个地址线来与W5300对接，

W5300的寄存器提供的间接模式访问，主要靠如下三个寄存器

MR 模式寄存器，配置W5300的访问模式和操作模式等

IDM_AR 间接访问模式地址寄存器

IDM_DR 间接访问模式数据寄存器

这三个寄存共占6个字节，由于采用16BIT传输，就只需要3次内存寻址就可以完成寄存器的访问，于是就只需要2根地址线就OK了，于是，我就将FSMC的A16-A17和W5300的A1-A2相连接。

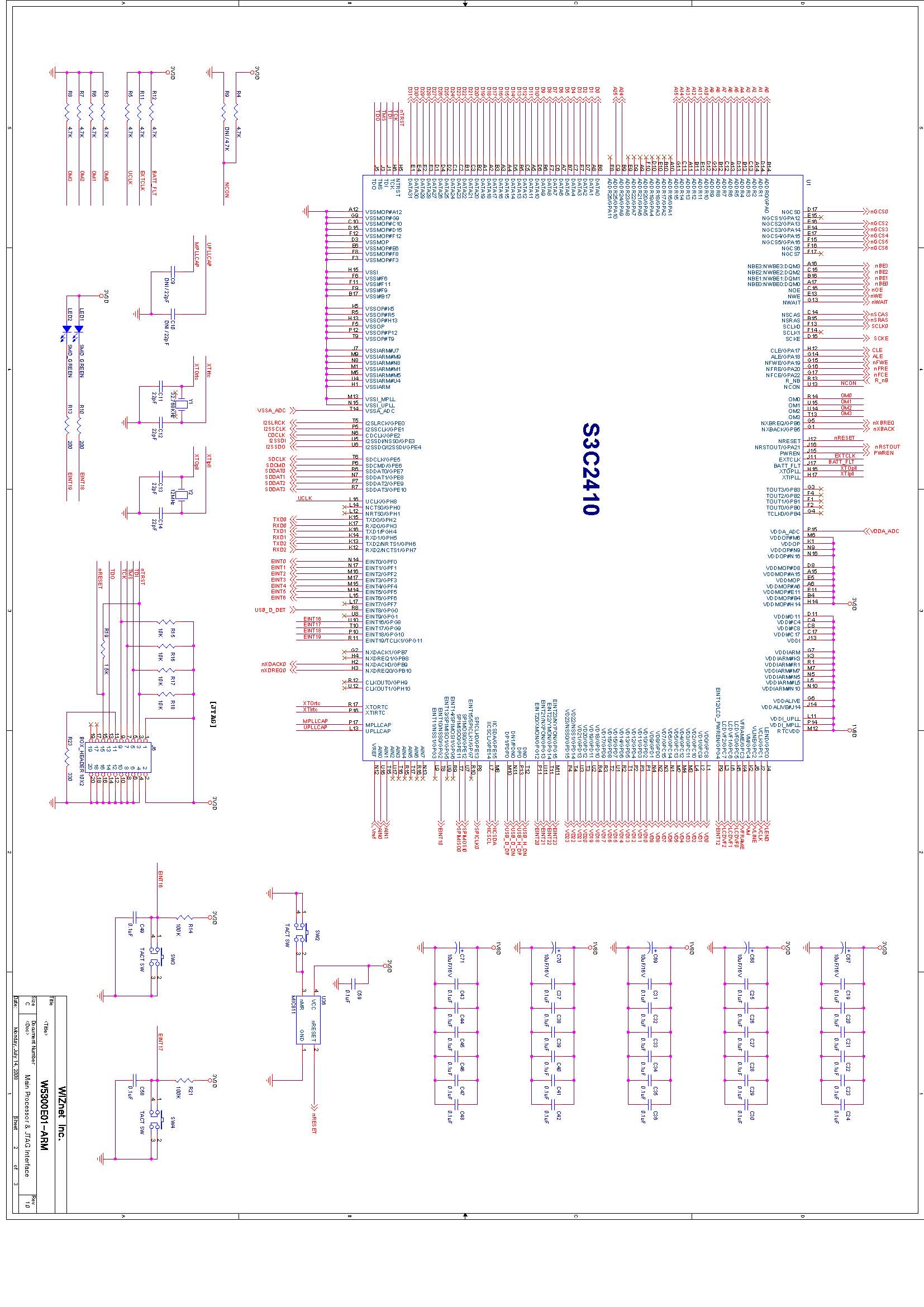

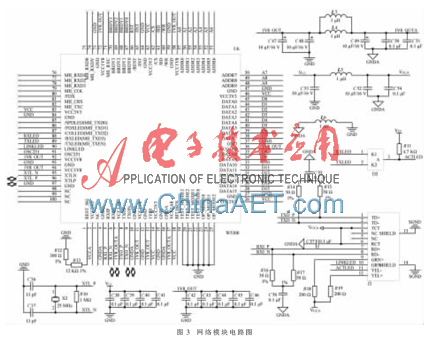

如下的硬件线路连接：

CPU W5300

D[15：0] D[15：0]

A[17：16] A[2：1]

NE1 CS

NOE RD

NWE WR

根据如上配置

MR映射到内存的地址为 0x6000 0000

IDM_AR0x6000 0000 + (1<<16)*2

IDM_DR 0x6000 0000 + (1<<17)*2

设置好后我初始化GPIO和FSMC接口后，就开始来访问0X60000000这个地址来读取MR寄存器的值了，

问题出来了，为什么经过初始化FSMC后，我进行单步调试，内存地址0X6000 0000开始一直到A000 0000这写内存单元，的数据全部都成了0B00 0B00 .......

由于W5300的读写时序和FSMC一样的，所以，我就直接访问MR寄存器，出来的数据就是 0B00，这个值和DATASHEET中的值相吻合。接下来我队这个寄存器进行写

操作的时候，就不对了，比如说 : *((__IO short *) 0x60000000) = 0x80 ,这是一个复位操作。我用示波器打FSMC的DATA口，确实产生了0X80的数据，ADDR口的电平也是正确的，但是内存0x6000 0000中的值并未改变！！！！

这是第一个问题。w5300w5300

第二个问题，我是STM32的新手，如果按照我上面的设置，为什么从0X6000 0000 到A000 0000都变成了0B00.....这可是整个FSMC的映射空间了，而实际上，我只选择了bank1_sram1就是0x60000000 - 0x64000000,如果按照正常来看的话，应该是除了A16和A17为高的情况下的剩余地址中的值一样我还可以理解。可是结果是这样就整的恼火了！！！！！

望大神解救，实在不行，我就只有换144PIN的ZET6了！！！
