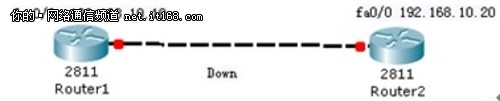

如果两台路由器刚刚启动没有配置OSPF时，则相关的端口都是DOWN的。

▲ 没有启用路由协议

如果配置好OSPF，这个时候如果双方开始发送一个初始化状态，我们以Router1为例，此时它会宣告我是192.168.10.10 这其实就是它的RID，它会告诉对方我是192.168.10.10我现在没有任何邻居。这个时候Router2在自己的Fa0/0中收到了Router2 发过来的宣告信息就是把这个信息加到自己的邻居表里面并注明是通过Fa0/0中连接。，然后再反馈给Router1说我是192.168.10.20，我有一个邻居是192.168.10.10;此时Router1又收到Router2的宣告信息就会把Router2的地址加到自己的路由表中并注明是通过Fa0/0连接的。这个状态称为：Two-way 状态，相对稳定状态但是还没有真正成为邻居关系。接下来进行 Exstart 状态，还没有真正进行信息交换呢，只是一个选举DR的过程：Router1会发出一个数据包说我来负责更新路由表，因为我的RID是192.168.10.10，但是Router2会说，不行，我不认可，因为我的RID比你大。所以经过协商，Roter2应该是BDR了。再往下就是一个Exchange 状态：交换双方B中的链路状态的摘要信息，注意仅仅是摘要信息，为同步双方的做准备。注意这里使用的不再是hello报文，是DD报文，也就是说Router1发出一个DD报文给对方，对方收到后会发出LSACK，大家一看ACK太熟悉了，好多地方我们都使用过ACK，如TCP建立连接，通讯，拆除连接过程中，DHCP的工作过程中等等，都用到达ACK这个词，在这里也是一个意思就是给对方一个确认，因为如果没有确认，对方会重传!再往下就进入了Load 状态，这才是真正根据需要来调整自己的链路状态，没有的加进来，如果我已经有了，再做出比较应该不应该做更新，等等操作。最后完全结束之后进行是一个FULL状态，完全状态。ospf协议所有的链路状态保持同步!那么如果又有网络链路发生改变了，则LSU的信息(LSU更新包中包含LSA状态信息)只会发给DR，然后由DR再通过组播洪泛到本区域的其他路由器上。其他路由器再根据链路状态重新计算出新的路由表出来。 这中间会用到链路状态树和最短路径树两个概念，我们简单看一下：

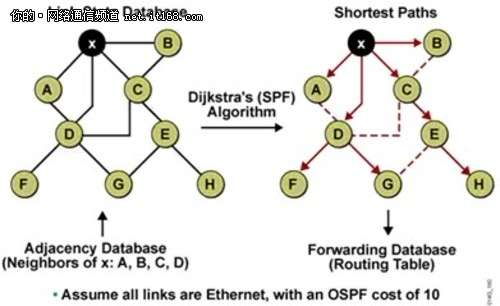

▲ SPF算法

在OSPF中是用带宽作为metric的标准叫 cost，一般每个路由器都是以自己为根来计算到达对方所需要的一个开销，用10的8次方来除以带宽，越小说明带宽越大，路径最优，就放到路由表中也就是最短路径树中。

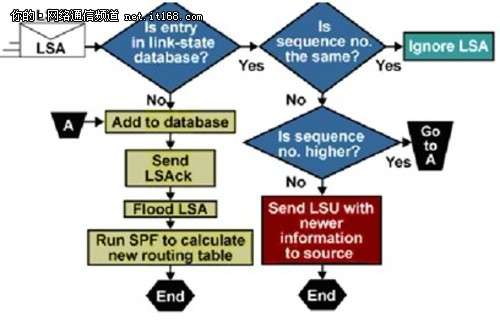

以上只是简单分析了一下OSPF的工作过程。在此给出一张截图供大家参考：

▲OSPF工作过程

OSFP虽然说理论知识很多，但是配置起来很简单，我们来看一下具体的配置：
