手动配置Router ID的好处：

因为OSPF协议以Router ID识别邻居路由器，所以当出现各川问题的时候管理员总是看到Router ID路由器有问题。那么在分配Router ID的时候，就可以考虑按照逻辑或物理的地址来进行分配。在Cisco路由器中还有一个特性是通过;架设DNS服务器来解析Router ID名称。这样当网络管理员监视网络状况的时候就可以直接看到对方路由器的名字了。

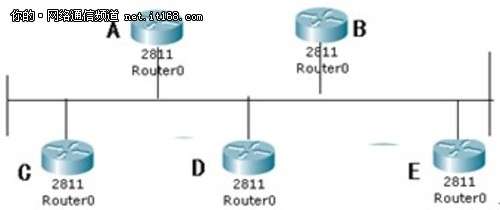

咱们了解了Router ID之后咱们就要接着来了解另外两个概述DR和BDR：因为Router ID直接影响到DB和BDR的选举，我们来详细看一下，我们先从一个图入手：

▲ DR BDR的选举

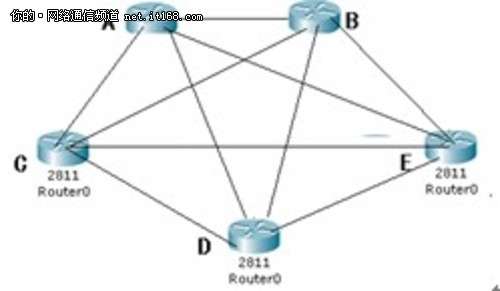

那么如果在一个以太网环境中这五台路由器之间希望交换同步路由信息，它们之间使用的是网状的逻辑拓扑。如下图所示：

▲交换路由信息

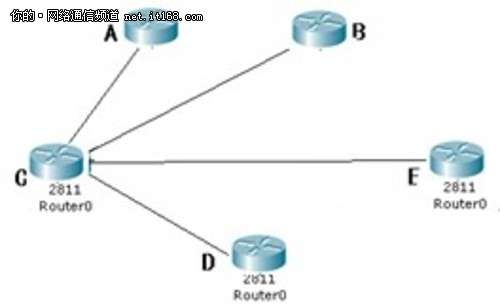

这时如果希望它们之间能够迅速同步，需要多条链路，这样维护成本是比较大的。我们就想了，我们可以在网络上选择一个路由器出来，让它来当“老大”，然后规定其他的路由器如果希望与另一个路由器通讯，那么只要经过这个“老大”就可以了。所以如果我们把C当成“老大”，则拓扑就变成了下面这样：

▲ 选举过程

这样所有的路由器之间通讯都通过C路由器，就减少了路由信息在网络上的洪泛。节约了网络带宽。那么这个路由器C就是咱们所说的DR,指定路由器(Designated Rouer)

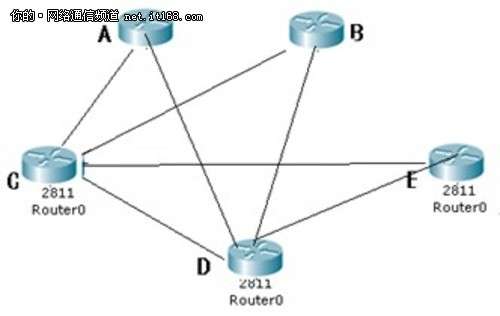

那关键是如果有一天这个路由器C坏了，怎么办?这和WINDOWS中的DC有点类似，为了实现冗余，我们再来指定一个BDR(Backup DR)，如我们在这里再指定路由器D作为BDR，那么这个拓扑图又变了：

▲ 再次变化

其实也就是咱们网络拓扑中所说的部分互连。这样的话冗余实现了，成本也降低了。关键是网络上有这么多路由器，到底哪一个是DR，哪一个是BDR?

我们来看一下选举过程：

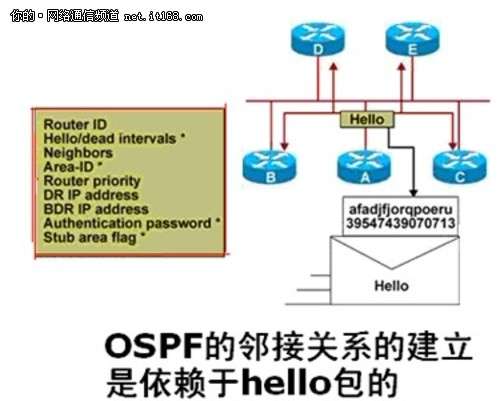

当选举DR/BDR的时候要比较hello报文中的优先级。那么什么又是hello报文中，简单来说这个hello报文中包括一些定时器的数值，DR，BDR，以及自己已知的邻居。也就是说每个路由器在和对方通讯时也是发hello报文，见面先打个照呼!在OSPF中默认每10秒中发一次Hello报文!如果40秒还没有收到的话，则宣称该邻居死亡。里面就包含了Router ID，Hello报文的时间间隔和死亡时间间隔，邻居信息，区域信息，路由器优先级，DR以及BDR的信息，验证信息以及根区域标记等。如图所示：

▲ OSPF路由协议

其中要求打*的参数必须要完全一样，不然就不可能成为一个邻居。

那么当选举DR/BDR的时候就先比较Hello包中的优先级(priority)优先级最高的为DR，次高的为BDR，但是默认优先级都为1，所以这个意义不大!那么在优先级相同的情况下就开始比较我们刚刚介绍的一个东西了Router ID,RID值最高的为DR，次高的为BDR，当你把优先级设置为0以后，该路由器就不能成为DR或者是BDR，只能是DROther。

修改优先级可以使用命令： (config-if)#ip ospf cost 0-255 255最高

当选举完成后，DROther只和DR/BDR形成邻接关系也就是说在它们的眼里只有DR和BDR是它们的邻居,所有的路由器将组播Hello包到地址224.0.0.5以便它们能跟踪其他邻居的信息，即DR将洪泛LSU到224.0.0.5这个组播地址上;DROther 只能能过组播地址224.0.0.6将LSU(链路状态更新)到所有的DR上。只有DR/BDR这个组播地址。
