无线充电技术为当今领先的充电技术，致力于为无线充电板与任何配备相应产品的移动设备间的互操作建立国际标准，越来越多的厂商致力于无线充电ic解决方案的研究。下面小编跟大家分享几家知名厂商的无线充电IC。

TI BQ25892电池充电管理IC

1、BQ25892描述

bq25892 是适用于锂离子电池和锂聚合物电池的高度集成型 5A 开关模式电池充电管理和系统电源路径管理器件。 此类器件支持高输入电压快速充电。 其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。 具有充电和系统设置的 I2C 串行接口使得此器件成为一个真正的灵活解决方案。

2、特性

高效 5A、1.5MHz 开关模式降压充电

2A 充电电流下的充电效率高达 93%；3A 充电电流下的充电效率高达 91%

针对高电压输入 （9V/12V） 进行了优化

低功耗 PFM 模式，适用于轻负载操作

USB On-the-Go （OTG），可调输出电压范围为 4.5V 至 5.5V

可选 500KHz/1.5MHz 升压转换器，输出电流高达 2.4A

5V/1A 输出时的升压效率为 93%

精确的断续模式过流保护

单个输入，支持 USB 输入和可调高压适配器

支持 3.9V 至 14V 输入电压范围

输入电流限制（100mA 至 3.25A，分辨率为 50mA），支持 USB2.0、USB3.0 标准和高压适配器

通过输入电压限制（最高 14V）实现最大功率跟踪，适用于各类适配器

自动检测 USB SDP、CDP、DCP 以及非标准适配器 （bq25890）

输入电流优化器 （ICO），无需过载适配器即可最大限度提高输入功率

充电器输出与电池终端间的电阻补偿 （IRCOMP）

借助 11mΩ 电池放电金属氧化物半导体场效应晶体管 （MOSFET） 实现最高电池放电效率，放电电流高达 9A

集成模数转换器 （ADC），用于系统监视

（电压、温度和充电电流）

窄 VDC （NVDC） 电源路径管理

与无电池或深度放电电池工作时可瞬时接通

电池管理模式中的理想二极管运行

BATFET 控制，支持运输模式、唤醒和完全系统复位

灵活的自主和 I2C 模式，可实现最优系统性能

高集成度，包括所有 MOSFET、电流感测和环路补偿

12μA 低电池泄漏电流，支持运输模式

高精度

±0.5% 充电电压调节

±5% 充电电流调节

±7.5% 输入电流调节

安全

用于充电模式和升压模式的电池温度感测

热调节和热关断

应用

智能手机

平板电脑

网络设备

3、原理图

飞思卡尔 WCT1101DS无线充电IC

1、WCT1101DS描述

人们对移动设备的电源要求越来越高，因此需要全新的管理电池使用时间的方式。无线充电就是其中一种方式，它为广泛的设备创建了一个通用的充电平台，并提供 了一个基础设施对其进行支持。飞思卡尔的无线充电解决方案提供了智能的、基于软件的无线传输电能的方式。该产品组合提供了带有高度可定制特性的硬件和软 件，以实现最大灵活性。

2、特性

兼容最新的WPC-Qi需求

传输效率超过75%

稳定的异物检测算法，可满足最新的安全要求

支持任意5W单线圈结构

运行和待机功率极低

片上数字解调，进一步节省物料成本

另有高级内容可让产品非同一般

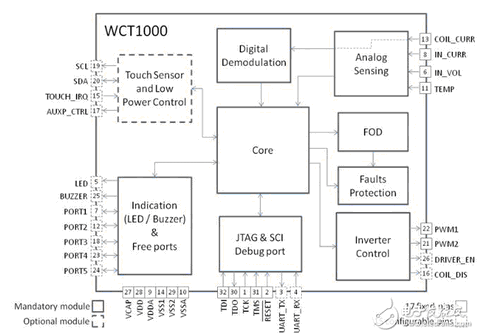

3、原理图

4 、典型应用电路

东芝 TC7718FTG无线充电IC

1、 TC7718FTG描述

该新IC与微控制器连接，实现符合Qi标准的无线发射器系统。该标准由无线充电联盟（WPC）制定。东芝独创的尖端 CD-0.13工艺可实现小封装和高效率，简化系统集成并且使发射器系统占用空间小。由该新IC组成的15W无线发射器将快速为设备充电，其充电速率等于或快于有线充电器。该新IC适用于广泛的应用，包括智能手机和平板电脑等移动设备，以及工业设备。
