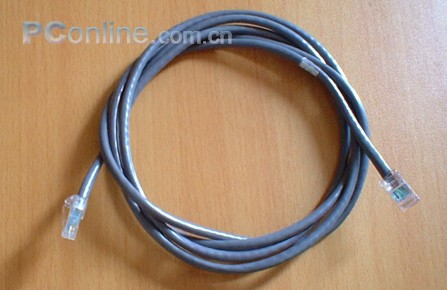

这就是今天要牺牲的同志。粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。

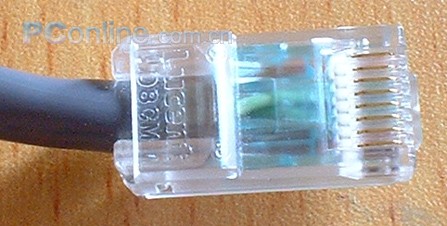

以下是水晶头的特写，这张是正面的，可以清晰的看到LUCENT字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑表面不同。在LUCENT 这个logo的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。这个千兆水晶头改用了另外一种卡线器，在后面的解剖中我会详细介绍。

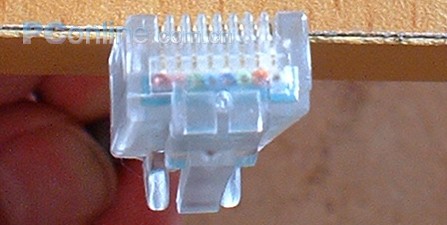

这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。

下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）

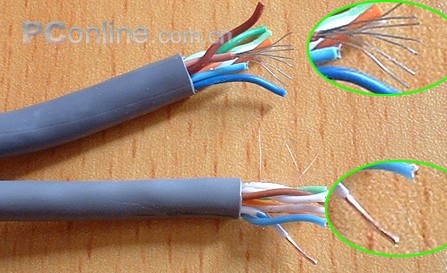

擦干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。我们在制作百兆网线的时候为了防止那些交*色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。现在这个千兆线就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。

再把网线芯导线的线皮剥掉，看到不一样了吧。普通百兆线是单一根铜丝，而千兆线是每芯里面还有7根镀银线。千兆网线做法明显的，传输效率也就高了，而且在日常的使用中，更不易折断。

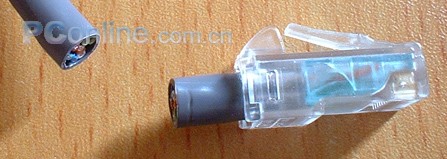

再把水晶头内部的淡蓝色分线器拔出，这个的确费了我不少气力，由于前部的触点铜片穿透并着线体，我用了两把钳子和一把小改锥另外搭上10分钟宝贵时间才完整的把它取出

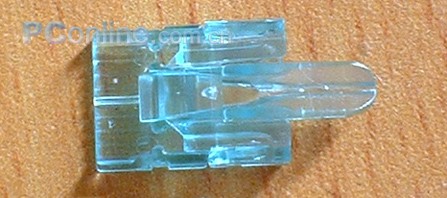

这是分线器的特写，第二张是从顶端看下来的样子，由于是透明的，你们也许不能完整的从照片上了解它的结构，就让我来描述吧。

首先，双绞线从分线器的后部穿入，在十字形的导入口就按照线对分开了，白、橙入左孔；浅蓝、深蓝入上孔；浅绿、深绿入下孔；浅棕、深棕入右孔。到前端后按照白、橙、浅绿、深蓝、浅蓝、深绿、浅棕、深棕的顺序被排好，线头与前端对其后就可以插入RJ45水晶头的外壳了。这个是一个不错的改进，一下就把原来那种又掰又捏又捅的别扭工序摒弃了。而且线芯只有到了顶端才变成平面的排列，在整个接头的80％的区域仍然保持着双绞和圆形的状态，这明显比原来的百兆接头强多了。不光是制作工序上，在传输效率上也是比较大的改进。（这么多怪怪的零件，看来原来的RJ45压线钳是对它束手无策了）

好了，至此这根千兆网线也就完成了它的历史使命
