千兆网线做法_六类千兆网线做法_千兆网线接法 图解(3)

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

2.AYA(CommScope)

单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.

尾扣在测试通过后用502固定死,外套也要用502固定死.

要小心,仔细,

开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？ 六类线(CAT6)

2.千兆主干交换机，接百兆分交换机，用什么线？ 买带两1000Mbps铜口的26换机 .六类线(CAT6)

3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6)

4.千兆主干交换机，接老服务器，用什么线？ 超五类(CAT5E).,跑100Mbps

5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).

6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉

,全新布过超五类(CAT5E),

以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!

超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

此主题相关图片如下：

走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.

注意管径和线槽的填充度

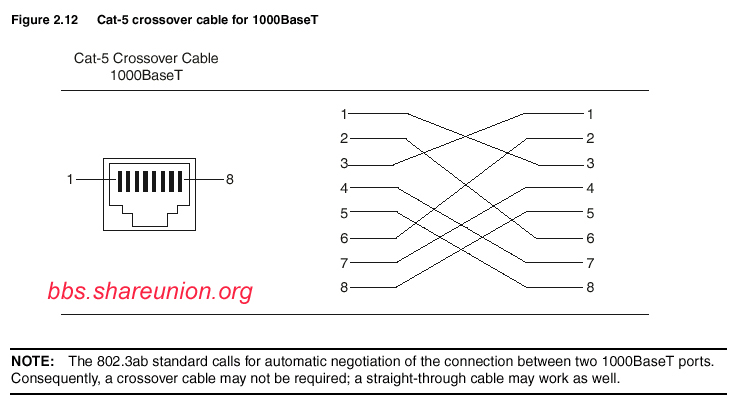

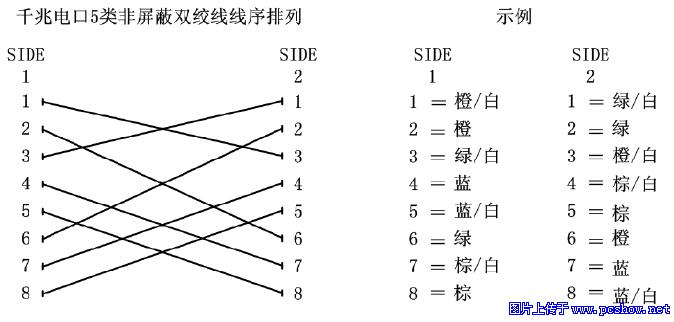

6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

1 2 3 4 5 6 7 8

白绿 绿 白橙 白棕 棕 橙 蓝 白蓝

这样速度至少达到 300M

现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。但是，它们作为高端的设备，也有“高端”的价格。就像下面这根原装的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。
