【知识点】液晶电视机电源电路图（一）

液晶电视电源电路图（一）

液晶彩电开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（大部分机型都有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等。

1.交流抗干扰电路

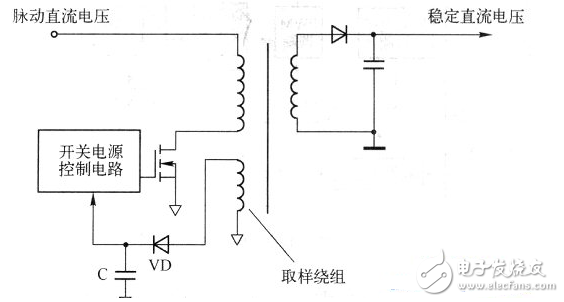

开关电源的两根交流进线存在共设置了一个采样绕组。经过整流滤波后产生采样电路，反馈给开关电源控制电路，控制开关管的通断时间，从而达到稳定输出电压的目的。由于采样绕组和次级绕组采用紧耦合结构，采样绕组感应的脉冲电压间接反映了输出电压。因此，这种抽样方法称为间接抽样，如下图所示。

间接采样方式的缺点是电压调节的瞬时响应较差。当输出电压因市电电压等原因发生变化时，需要耦合到开关变压器，以反映采样绕组。不仅响应速度慢，空载也不方便。检修和检修时，一般应在主电源的输出端接一个假负载。

(2）直接采样稳压电路

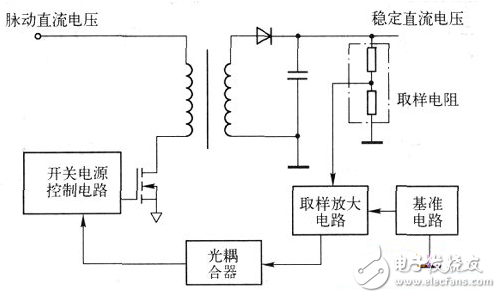

直接采样电路比间接采样电路复杂。主要由采样电阻、误差放大电路、参考电路、光耦等组成，如下图所示。

直接采样稳压电路的原理是：通过两个分压电阻，直接对电源主电压输出端的电压进行采样，然后采样电压（两个采样电阻分压后的电压）称为采样电压）送入误差放大电路与参考电压进行比较，比较后的电压通过光耦反馈给开关电源控制电路，控制开关管的通断时间，从而达到稳定输出电压的目的。

直接采样稳压电路具有安全性能好、稳压响应速度快、即时响应时间短等优点。已广泛应用于液晶彩电开关电源电路中。

在实际的开关电源电路中，一般都集成了参考电压电路和比较放大电路。例如，通用误差放大器集成电路TL431集成了参考电压和比较放大器电路。
