液晶电源通电后，副电源先工作，输出+5V电压

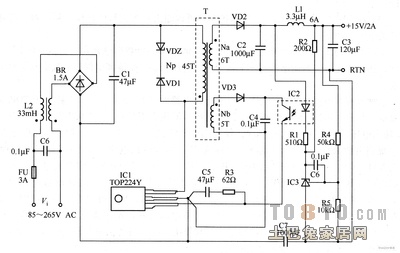

1、 LCD电源接通电源后，辅助电源首先工作，并向数字板上的CPU输出+ 5V电压。此时，整个机器处于待机状态。当按下“待机”按钮时，CPU输出上电级别，并且PFC电路首先工作。将+ 300V脉动DC电压转换为正常DC电压（+ 380V）之后，主开关电源的脉宽振荡器开始工作，然后主开关变压器的次级输出+ 12V，+ 24V电压，整机进入正常工作状态。 2、什么是PFC电路？简而言之，PFC电路是在电桥堆整流后将+ 300V电压增加到+ 375V ---- + 400V。这也是液晶电视和CRT电视电源之间的第一点区别。第二点区别是次级电压低于CRT。其他部分与普通开关电源的原理相同。大型滤波电容器330U / 450V两端测得的电压为+ 375V --- + 400V，这表明功率因数校正电路工作正常。如果测得的电容器两端电压为+ 300V，则表明PFC电路不工作，并且主要检查PFC振荡集成电路。 3、维修LCD电源时，首先确认保险丝的状态，并且保险丝完好无损。通常，PFC校正电路中的开关管不会出现故障。然后，测量大型电解电容器与地面之间是否存在短路，并且充电电阻为数十千瓦或更大，表明电源尚未断开。如果保险丝损坏，第一个应该检查PFC校正电路开关管，第二个应该检查辅助电源IC。

4、 40英寸以下的通用输出电压为+ 5V，+ 12V，+ 24V； 40英寸以上的一般输出电压为+ 5V，+ 12V，+ 18V，+ 24V。其中，+ 5 V为待机电压，+ 12V用于数字板，+ 18V用于音频，+ 24 V用于背光。在实际维护中，只要更换每组具有相同电压和功率的电源板即可。 5、可以从电视上卸下电源板，以进行独立维护。维修时，只需将开关控制电路晶体管C和E短路（或在辅助电源的+ 5V输出端子上连接1. 5K电阻），整机就处于通电状态，并输出所有电压。在某些LCD彩色电视机的开关电源中，只有+ 12V或+ 24V输出端子具有一定的电源负载，主开关电源可以处于正常工作状态。因此，您可以将电动自行车的36 V灯泡作为假负载连接到+24 V输出端子（或将灯泡作为+ 12V输出端子作为假负载连接）。 6、保护电路。除了LCD彩色电视开关电源中常见的尖峰吸收保护电路外，还有+ 24V，+ 12V和+ 5V的过压和过载保护电路。保护电路大多使用四个操作。放大器LM32 4、四电压比较器LM33 9、双电压比较器LM393或双运算放大器LM358。维护期间可以断开过电流和过电压保护电路。如果电压恢复正常，则表示引起保护电路。这时，应该逐步断开它的连接方式。

然后修复它。 7、开启机器之前，请确认是否存在爆炸性部件或电容器鼓胀。如果是这样，请更换并测量所有相关组件。建议在更换所有损坏的组件后测试机器时，最好卸下原始机器的保险丝并连接220V / 100W灯，这样可以有效防止零件再次烧毁。 8、主开关电压+ 24V或+12 V的输出电流相对较大，这需要更高的整流二极管。通常，使用低压差大功率肖特基二极管，不能用普通的整流二极管代替。另外，在连接负载后，电压反而上升，这主要是由于电源的不良滤波引起的。 9、电源的负载能力差。首先，检查PFC电压是否正常（380 v）。如果正常，则问题出在电源的厚膜上。这通常是由于电源厚膜的负载能力差而引起的。请注意这一点。 1 0、在电源板上，带有三角形标记的散热器和散热器下方的电路均为热接地。严格与您的手直接接触！请注意，任何测试设备都不能直接连接在热地和冷地之间！
