SM7055电磁炉电源解决方案和开关电源控制芯片封装概述

在小型家用电器领域，电源模块大多以DC“ 18V + 5V”或DC“ 12V + 5V”的形式输出. 传统的电源方案（例如SM7012）是使用BUCK拓扑和电压调节器反馈调节来实现的. 这种结构存在许多部件和材料不便的问题，这使整个生产成本更高.

2012年，SM7055系列创新型开关电源控制芯片问世. SM7055将系统反馈调节组件高度集成到芯片中，从而简化了系统的组件，提高了系统的可靠性，并降低了系统的生产和管理成本.

I. SM7055简介

SM7055是使用电流模式PWM控制模式的电源开关芯片. 它集成了高压启动电路和高压功率管. 它可以广泛用于BUCK，BUCK-BOOST和反激系统解决方案. 具有过温，过流电磁炉电源电路图讲解，过压，欠压等完善的保护功能，确保系统的可靠性.

SM7055可以广泛用于电磁炉，电饭锅，电压力锅等小型家电的电源以及电气设备的备用电源.

第二个典型的应用计划（电磁炉）

2.1电路原理图

SM7055电磁炉电源解决方案

与传统的电磁炉电源解决方案相比，SM7055电磁炉解决方案不需要FB反馈回路，不仅节省了两个组件，而且提高了可靠性，同时降低了BOM成本和材料管理在生产过程中控制成本.

2.2物理图

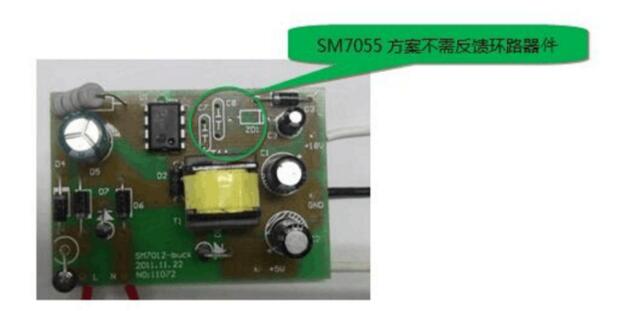

SM7055电磁炉电源方案实物图

对于VIPer12芯片电磁炉电源解决方案电磁炉电源电路图讲解，SM7055直接替代了原来的解决方案，而无需更改PCB布线或删除反馈回路组件.

2.3参数规格

三，SM7055系列概述

根据不同的电源应用，推出了SM7055系列控制芯片. 该系列芯片的简要比较如下:

四，SM7055系列芯片封装类型摘要

根据不同的输出功率，不同的型号尺寸，在生产过程中可以选择不同的封装类型的芯片.

摘要

SM7055不需要反馈回路，从而提高了集成度和系统可靠性. 同时，通过使用频率振荡和智能软驱动技术来进一步优化EMC性能. 通过连接“ EN”引脚可以实现12V或18V的电压输出.

SM7055的同一系列产品可广泛用于小型设备的电源和电气设备的备用电源.
