八路抢答器设计与制作数字电路课程设计的教学要求

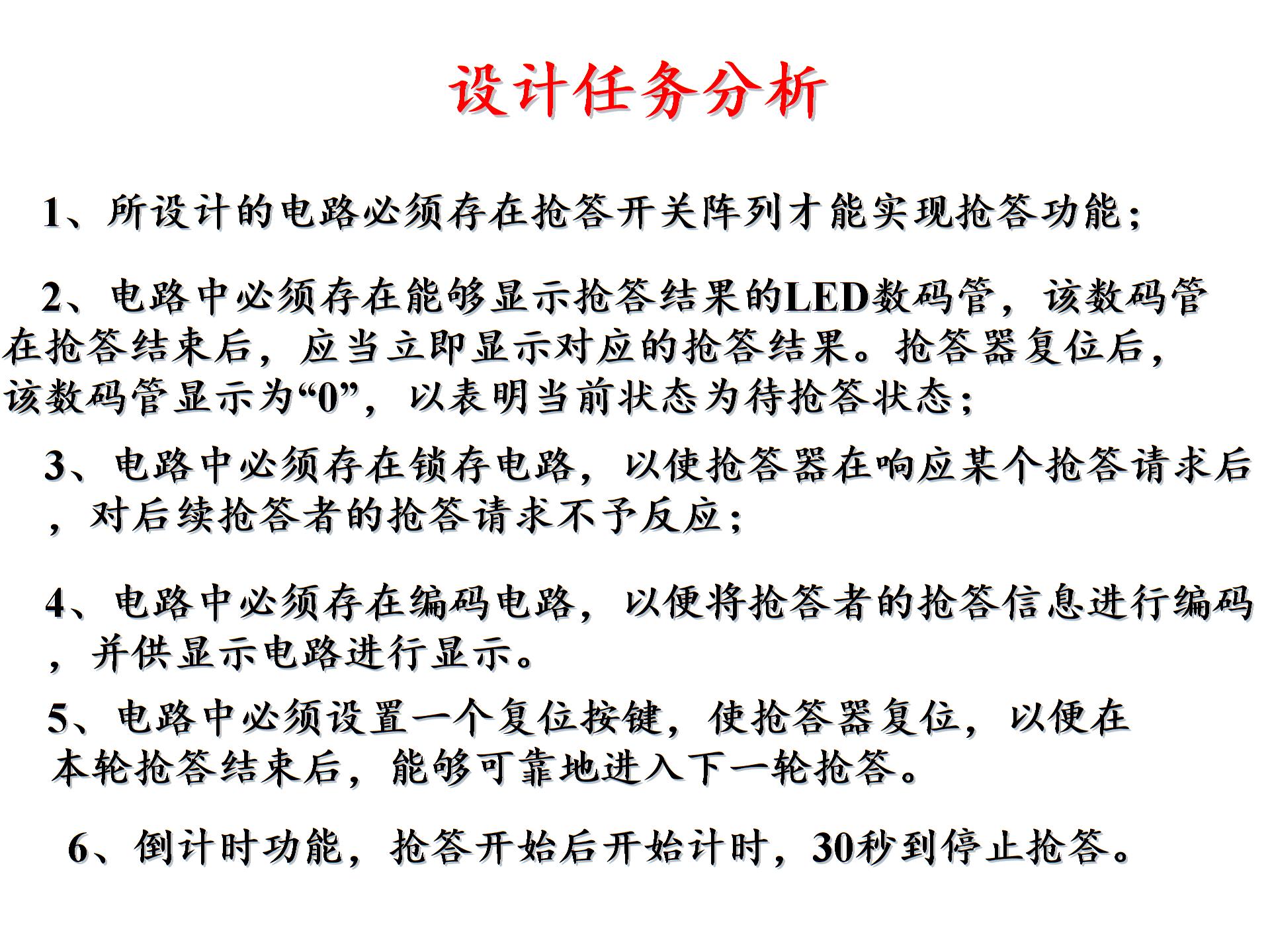

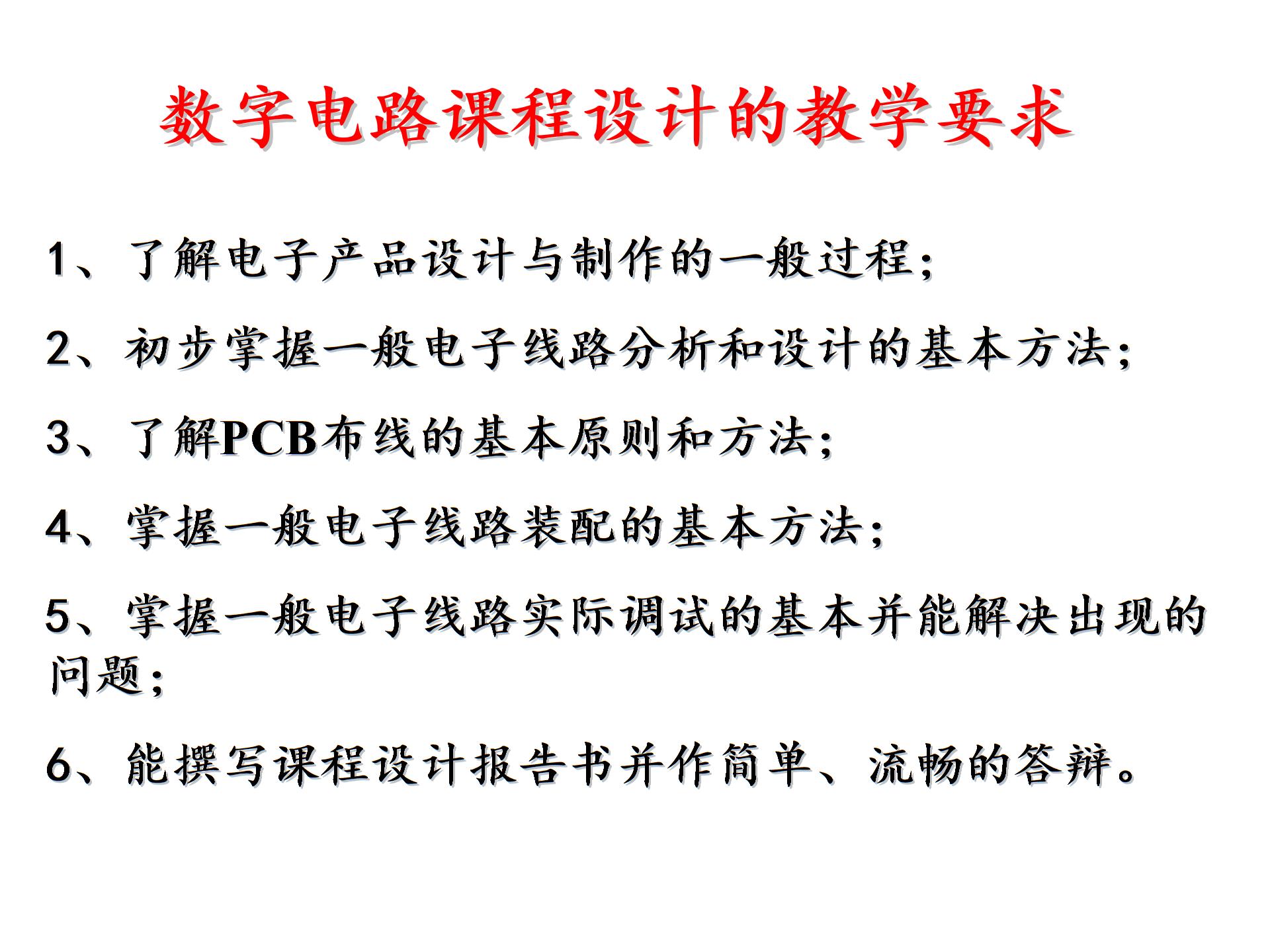

数字电路课程设计八路响应器的设计与生产数字电路课程设计的教学要求1、了解电子产品设计与生产的一般过程； 2、初步掌握了一般电子电路分析与设计的基本方法； 3、了解PCB布线的基本原理和方法； 4、掌握通用电子电路装配的基本方法； 5、掌握一般电子电路实际调试的基础知识并解决问题； 6、能够编写课程设计报告并做出简单而流畅的答复。 1、根据设计指标，制定设计方案； 2、绘制原理框图； 3、选择组件并绘制电气； 4、根据电气原理图，设计印刷电路板的布局和布线； 5、根据电气焊接电路板； 6、测试，验证和完善设计。一般电子产品设计过程1、设计并制造一种可实现以下功能的八路答录器：（1）输入是八个答录开关和一个复位开关，答录结果通过LED数字显示；（2）当没有人急于接听时，LED数字管应显示0；（[3）当有人急于接听并按下某个开关时，其输出应显示相应响应者的位置编号并保持其锁定，对于随后的响应者的紧急请求没有响应；（4）在下一轮紧急应答的开始时，可​​以通过按按钮将其解锁。解锁后，电路将返回到允许紧急应答状态，然后继续进行。下一轮抢答； 2、完成所制作电路的调试和测试； 3、根据要求编写数字电路课程设计的报告和图纸（在回答之前提交）； 4、通过数字电路课程设计。数字电路课程设计教学任务1、设计的电路必须具有一个急动开关阵列以实现急救功能；设计任务分析2、必须有一个LED数字管可以在电路中显示应答结果。应答结束后，数码管应立即显示相应的应答结果。应答器复位后，数码管将显示“ 0”，表示当前状态为等待状态。 3、电路中必须有一个锁存电路

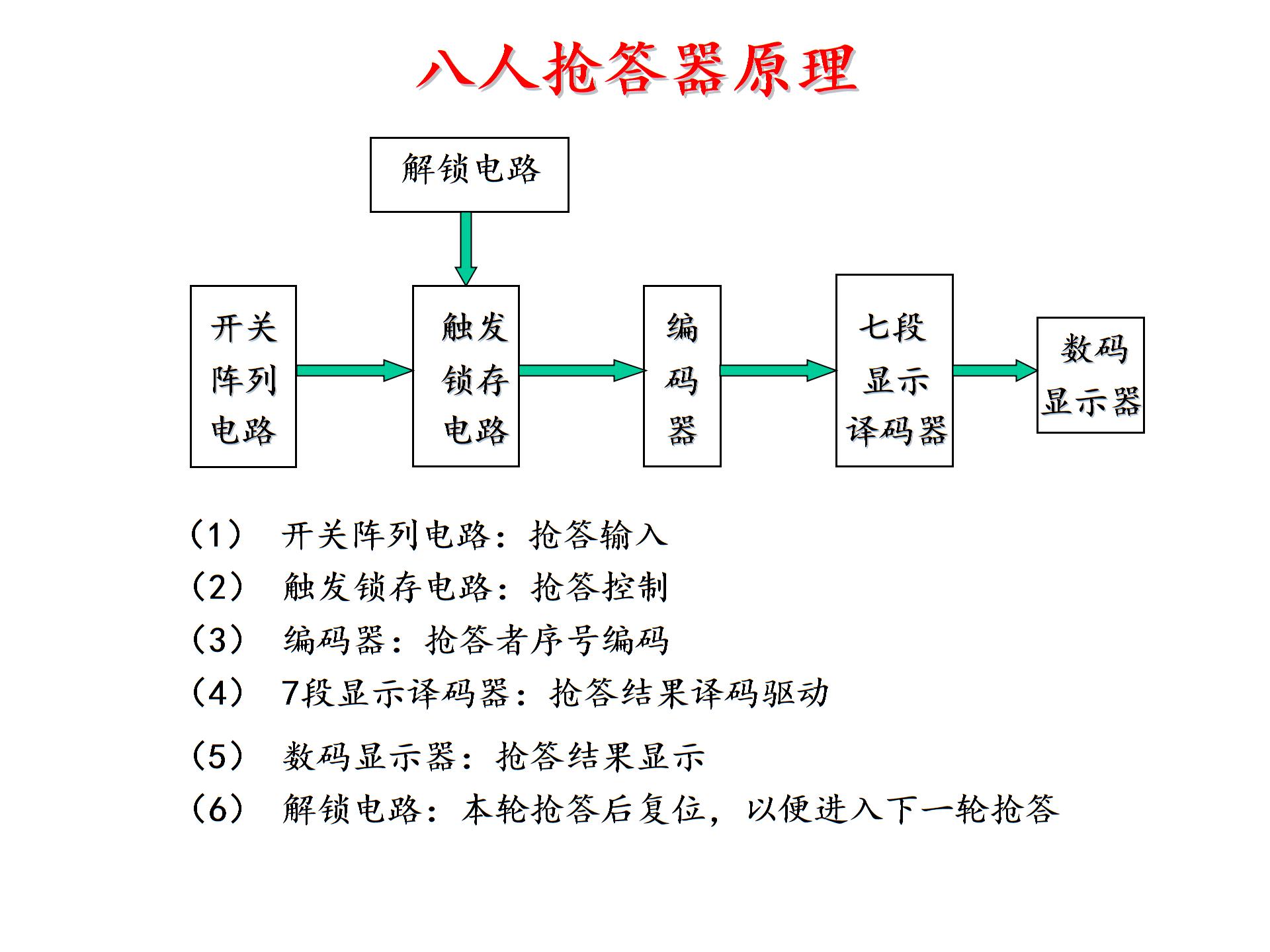

，以便响应者在响应特定的响应请求后将不响应后续响应者的响应请求； 5、必须在电路中设置一个重置按钮以重置响应者，以便在当前响应回合之后，可以可靠地进入下一轮响应。 4、电路中必须有一个编码电路，以便应答器的应答信息可以由显示电路编码和显示。 6、倒数功能，在开始抢答后开始计数，在30秒后停止抢答。 （1）开关阵列电路：应答输入八人应答器原理（2）触发锁存电路：应答控制（3）编码器：应答器序列号编码（4） 7段显示：应答结果）解码驱动（5）数字显示：显示应答结果（6）解锁电路：在这一轮应答后复位，以进入下一轮应答。1、电路功能应答器的序列号显示电路主要用于显示应答器的序列号，以便主机及时了解应答情况应答器的序列号显示电路2、电路组成应答器的序列号显示电路主要由解码驱动电路和数字显示器组成在实际的电路设计过程中，解码驱动电路是通用的，可以直接使用特殊的数字集成电路，数字显示电路一般使用七段LED数字管。 pe常用的数字显示器。根据显示即可。编码器电路设计2、编码电路1、电路功能锁存电路主要用于锁存响应者的应答信息，以确保该电路仅响应一个响应者的应答请求。解锁电路主要用于主机在当前回合之后取消当前回合信息，从而能够进入下一回合。锁存和解锁电路2、电路组成在实际的电路设计过程中，锁存电路通常可以直接由触发器构成，这与以前使用的数字集成电路不同。该电路的输出不取决于电路的当前输入状态，而是还与电路的先前状态有关，该状态被称为顺序逻辑电路（上述组合逻辑电路）。在该设计中，74LS373用作锁存电路。解锁电路主要控制锁存器的控制端。为了不影响锁存器的正常操作，它需要与锁存器电路（通过“或”电路实现）一起控制锁存器的控制端。 1、芯片功能介绍74LS373是DIP

20个封装，8个锁存器，三态输出（0、1，高阻抗）。 74LS373简介4、内部结构2、芯片引脚3、功能表1、芯片功能简介74LS30是DIP14封装，具有8个输入NAND门。 74LS30简介5、内部结构2、芯片引脚3、功能表4、逻辑关系1、芯片功能介绍74LS32是DIP14封装，4-2输入或门集成电路。 74LS32简介5、内部结构2、芯片引脚3、功能表4、逻辑关系1、电路设计注意事项为了可靠地实现闩锁的闩锁功能，必须启用闩锁74LS373的使能端子借助冲击信号（根据74LS373的11针的控制特性，在74LS30之后控制锁存器输出）。为了不影响锁存电路的正常工作，通过外部电路会产生高电平，然后控制锁存信号相位或74LS373的11引脚。闩锁和解锁电路设计2、闩锁和解锁电路1、电路功能开关阵列电路主要用于为响应者提供应答手段。该电路产生应答开关信号并为锁存电路提供应答开关信号。开关阵列电路2、结合实际要求组成电路，该电路主要由开关和上拉电阻组成。 1、电路设计注意事项结合闩锁电路和编码电路的要求，开关阵列电路在应答准备就绪时提供高电平信号，而在应答器应答时相应的应答信号应为低电平。开关阵列电路设计2、开关阵列电路与整个电路框图结合在一起，设计并绘制了整个电路。绘制时，请不要忘记集成电路电源和接地引脚的正确连接。总体电路设计总体电路（错误）总体电路（正确）组件列表1.应区分电源线和地线的颜色：电源（红线），地线（黑线）。其余的（白线或其他颜色，但不是

红色和黑色）2.使它水平和垂直，靠近PCB板。包括组件在内，它们也靠近印刷电路板（底部焊接）。首先将集成电路焊接到插座。在将插座焊接之后，可以将集成电路直接安装到集成电路插座中。 3.线和线不能交叉。 4.尽量不要在焊接表面上布线。 5.焊点均匀且完整，没有漏锡或漏锡。 6.按钮和LED数字灯管的放置必须符合正常的使用习惯。 PCB布线和装配工作的注意事项PCB布线（一）工作PCB布线（二）工作PCB布线（三）工作PCB布线（四）工作PCB布线（五） 1.第一装配解码驱动器和显示器2.组装解码电路，并完成电路这部分的测试； 3.开关阵列，锁存和解锁部分，以及完成电路测试的一部分，在电子生产中，需要焊接各部件的接头，焊接质量对生产质量有很大的影响，因此，要学习电子生产技术，必须掌握焊接技术和练习基本的焊接技能1.焊接准备工作：清理工作台，准备焊料，焊剂，镊子，剪刀和其他必要的工具，尤其是准备烙铁（功率适当，烙铁的温度已调整，并且焊接我烙铁头尖端始终处于吃锡的状态）焊接准备1)组件将销钉引到锡上。 2)手动焊接的基本步骤。焊接过程中的焊接要求。焊接要求。 1、当无人接听设备时，数码管应显示“ 0”。 2、分别按下开关1〜8时，有“ 1〜8”数字显示和锁定功能。 3、具有解锁功能，当按下解锁键时，八人接听设备应该可以解锁。电路调试一、前言二、八人接听设备的设计与生产1、八人接听设备的设计指标2、八人接听设备的工作原理3、八人接听设备的选择人答录机4、测试记录5、问题，解决方案，分析原因三、数字电路课程设计摘要课程设计报告格式
